Назначение аквафильтра и его самостоятельное изготовление

Аквафильтр для пылесоса

Второй вариант самодельного фильтра – сепаратный

Теперь мы разберемся, как можно сделать водный фильтр, который считается сепаратным. Для него нужно подготовить следующее:

  1. Сепаратор
  2. Емкость, в которой будет находиться вода
  3. современный вариант помпы
  4. небольшой вентилятор
  5. детали, которыми можно закрепить все элементы.

Когда все будет подготовлено, установить кожух непосредственно на пылеуловитель. Дальше необходимо аккуратно прикрепить помпу, на которой будет находиться резиновое кольцо. Для того, чтобы можно было значительно уменьшить шум от устройства, который возникает непосредственно во время работы, достаточно приклеить на дно пылесоса небольшое количество полиэтилена.

Использование подручных материалов

Как видно, уделив немного времени, минимум усилий и финансовых затрат можно соорудить самостоятельно довольно неплохой водяной фильтр для самого обычного пылесоса. В такой работе нет ничего сложного, даже не нужно иметь какие-то специальные знания. Достаточно следовать предоставленной нами инструкции и у вас обязательно получится качественный водяной фильтр, который по своим характеристикам будет мало чем отличаться от покупного и более дорогого устройства. Если процесс сборки прошел успешно, то можно немедленно опробовать плоды своих трудов.

На сегодняшний день рынок бытовой техники заполнен современными моделями пылесосов, оснащённых различными фильтрами. Основное их предназначение – качественная фильтрация воздуха путём удержания малейших частиц пыли. Однако, высокая стоимость расходных материалов, а также желание доработать свой пылесос, часто приводят к возникновению вопроса у потребителей: как сделать фильтр для пылесоса своими руками в домашних условиях. Существует множество различных способов изготовления фильтрующих элементов, основным преимуществом которых является их доступность. Ведь все необходимые материалы и инструменты обычно можно отыскать у себя дома или докупить в любом строительном магазине по низким ценам.

Из чего можно сделать фильтр для пылесоса

При создании фильтров используются различные материалы, которые легко приобрести в любом магазине с хозяйственными товарами. Распространённым вариантом выступает поролон. Но также можно использовать любые плотные нетканые полотна

Главное, на что стоит обратить внимание — это плотность состава. Материал должен достаточно легко пропускать воду и при этом удерживать мельчайшую пыль

Фильтр из поролона

При загрязнении элемента фильтрации, для того, чтобы избежать трат на покупку нового, заменить его можно самостоятельно. Для этого потребуется кусок нового поролона нужной толщины, либо также можно использовать губку для мытья посуды. При этом, в случае покупки материала, можно купить поролон разной плотности (слой с более высокой плотностью будет идти первым ко входу фильтра). С помощью ножниц вырезается нужный размер и теми же ножницами подгоняется толщина, после чего новый фильтр устанавливается в пылесос.

Дешевый фильтр для пылесоса LG VK70167NДешевый фильтр для пылесоса LG VK70167N

Фильтр из других материалов

Процесс самостоятельного создания воздушного фильтра подразумевает использование и других материалов. Поролон можно заменить тканями с той же плотностью.

Поролон 25-40 кг/м³
Готовые марлевые повязки 30-32,0 кг/м³
Тонкий деним (джинс) 25-30 кг/м³
Ткань для фильтров, применяемых в автомобиле 38-46 кг/м³
Многослойный синтепон 30-40 кг/м³
Бытовой салфетки из нетканого полотна 35-40 кг/м³

Принцип изготовления тот же, что и в случае использование поролона: с помощью ножниц или канцелярского ножа из материала вырезается фильтр необходимого размера.

Что это за «зверь»

В различных отраслях производства часто возникает необходимость в очистке. Очищать требуется жидкости, воздух, газ от попадания в них мелких частиц и осадка. Именно с этой целью выпускают различное фильтровальное полотно.

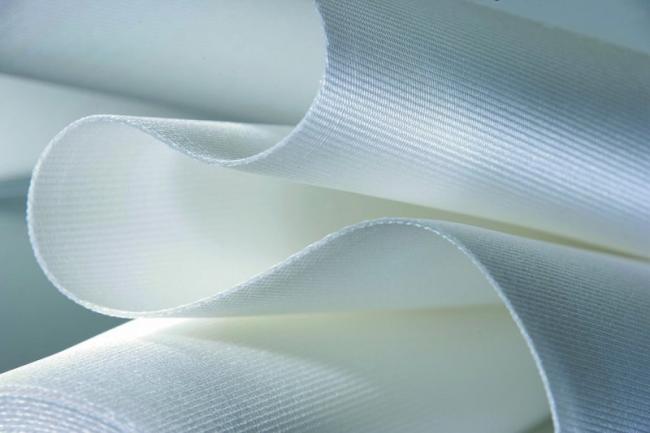

Фильтровальная ткань

Для каждого конкретного случая необходимо подбирать ткань с учетом размера ячеек и состава волокон. Фильтрующая ткань должна отвечать следующим параметрам:

  • не вступать в контакт с элементами рабочей среды;
  • обеспечивать отделение загрязнений и примесей от жидкости или газа.

Способность задерживать на поверхности примеси зависит от способа плетения полотна, толщины нитей и его плотности. Высокая плотность и значительная толщина нитей в сочетании с прочным плетением обеспечат высокие фильтрующие способности материала. Все тканевые фильтры относятся к группе пористых фильтровальных материалов.

Производство фильтровальных материалов

Многообразие фильтрующих материалов обусловлено не только динамичным развитием текстильного производства, но и модернизацией систем для очистки окружающей среды от вредных выбросов.

Ткани для фильтров изготавливают из натуральных или синтетических волокон диаметром 10-30 микрон, скручиваемых в нити диаметром до 0,5 мм. Расстояние между нитями обычно составляет 100-200 микрон. Нити утка и основы составляют сетку, которая дополнительно может переплетаться ворсинками. Загрязненный воздух, жидкость или газ, проходя между нитями, очищается, оставляя на поверхности материала осадок. Наличие ворса улучшает фильтрующие способности ткани. Принцип работы фильтра напоминает сито — пропускает через себя очищенный воздух, жидкость, масло, задерживая на поверхности различные загрязнения.

В рабочее состояние ткань приходит после нескольких циклов загрязнения-очистки. Через некоторое время на ткани образуется остаточный пылевой слой, который образует дополнительный фильтр. В результате непрерывного процесса фильтрации этот слой вместе с сопротивляемостью ткани стабилизируется и сохраняется. При застревании пыли в порах ткани, конденсации влаги на поверхности или замасливании, сопротивляемость ткани увеличивается.

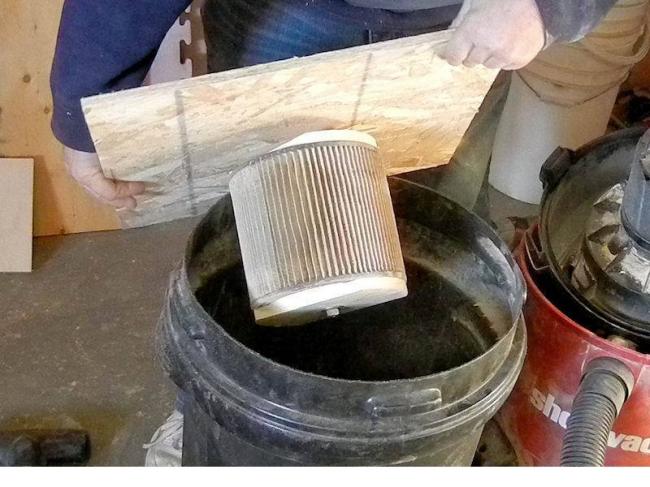

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

  • обычный пылесос
  • плотное пластиковое ведро с крышкой

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

  • пластиковая канализационная труба d-40мм
  • полипропиленовый канализационный отвод под 90 градусов диаметром 40мм
  • коронка 40мм или канцелярский нож

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

гравитация

трение

центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Можно ли делать фильтр самостоятельно

Если правильно подойти к решению проблемы, никаких проблем возникнуть не должно. Главное — не снижать качество фильтрации воздуха. Если вы выберете некачественные расходные материалы, это может не всегда сработать.

Виды фильтров

На сегодняшний день в продаже есть пылесосы с разными типами конструкции фильтров и способами улавливания пыли. В этом случае марка пылесоса значения не имеет. Это могут быть samsung, lg, philips, bosch, electrolux и другие компании, каждая из которых имеет в продаже пылесосы с разными типами фильтров.

Любой из описанных выше фильтров можно сделать своими руками, так как в их конструкции нет сложных деталей

В этом случае очень важно правильно рассчитать размер пылесборника и убедиться, что стыки полностью загерметизированы. Именно через эти стыки часть пыли может вернуться в комнату, чего не должно быть

Фильтрующий материал всегда можно найти почти в каждом доме, в колодцах или в ближайшем магазине. Сделать это можно с помощью поролона, флизелиновых салфеток, медицинской маски и так далее.

Лучше выбрать для этих целей синтепон или автомобильный фильтр.

HEPA-фильтр для пылесоса своими рукамиHEPA-фильтр для пылесоса своими руками

Преимущества и недостатки фильтров, сделанных своими руками

Главное преимущество изготовления фильтра своими руками — это невысокая стоимость. Обычно эти детали изготавливают из простых материалов, зачастую уже используемых по прямому назначению. В результате цена фильтра может просто оказаться минимальной. Но экономия здесь должна быть умеренной, так как на фильтрующих элементах, от которых напрямую зависит качество очистки, не стоит экономить.

Если говорить об эффективности фильтрации, сложно сказать, какой из фильтров лучше, самодельный или заводской. Это будет напрямую зависеть от сборки детали в целом и качества используемых материалов. Понятно, что в производстве это более эффективно.

Если пылесос все еще находится на гарантии, установить детали ручной работы невозможно. Если произойдет более серьезная неисправность, то он не будет принят в гарантийный ремонт.

Следует понимать, что любое действие, направленное на изменение конструкции пылесоса, может вызвать наибольшую нагрузку на электродвигатель

Поэтому очень важно правильно рассчитать проницаемость воздушных масс и объем фильтра

Поэтапное изготовление Циклона

Фильтры грубой очистки

.jpg” alt=”filtr” width=”300″ height=”300″> Популярные модели Самсунг и какие фильтры там используются:

  • У популярного бюджетного пылесоса Samsung sc6570
    в пакете поставки имеется 4 оригинальных фильтра. Комплект относится к типу воздушных фильтров и содержит в наборе следующие дополнения: поролоновый фильтр, предмоторный, аквафильтр и на выходе установлен фильтр оптимальной очистки hepa.
  • Дополняет линейку эконом вариантов модель синего цвета sc4760
    . Пылесос по своей структуре обладает эргономичным дизайном, поэтому внутри агрегата установлен лишь один сменный hepa фильтр (h11).
  • Завершает рейтинг универсальный циклонный фильтр для пылесоса самсунг twin 1800w
    служащий неплохим дополнением к малобюджетному варианту домашнего назначения. Вообще, помимо циклонной системы, на выходе, как и у многих других, twin1800w имеет уже знакомый всем фильтр.

Следовательно, решение о покупке hepa является самым оптимальным вариантом, даже для состоятельных семей. Ведь начиная с версии hepa11 можно свободно выявить целую кучу плюсов устройства.

Кроме мешка или контейнера для сбора пыли, в пылесосе любой модели предусмотрены и другие фильтрующие элементы.

Дополнительные фильтры предназначены для защиты отсека электродвигателя от попадания в него грязи и очистки выходящего из пылесоса воздуха.

Засорение или повреждение любого из фильтров чревато перегревом мотора и выходом прибора из строя

Поэтому важно следить за состоянием всех фильтров пылесоса и регулярно менять их в случае износа

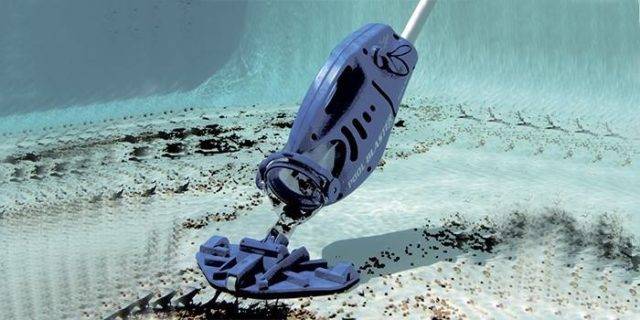

Зачем нужен водяной пылесос для бассейна

Вода не только в закрытых, но и открытых бассейнах со временем загрязняется. Если крупный мусор легко выловить сачком, то пыль и песок удалить невозможно. Загрязнители делают воду мутной, опускаются осадком на дно и стенки купели. Сливать часто тонны воды невозможно, с целью помыть чашу от грязи. Здесь и приходит на помощь водный пылесос. Агрегат помогает очистить грязевые накопления, не сливая из бассейна воду.

Специальные насадки удобно использовать на ровных и рельефных поверхностях. Кроме дна и стенок, пылесосом очищают ступени бассейна. Прибор хорошо справляется с плесенью в случае цветения воды.

Делаем фильтр для пылесоса «Самсунг» своими руками

Многие пылесосы Samsung оснащены выпускными фильтрами HEPA, которые, как известно, улавливают даже микроскопические частицы пыли и обеспечивают качественную очистку воздуха. Однако у фильтрующих элементов этой категории есть существенный недостаток — необходимость их частой замены и довольно высокая цена. Именно поэтому фильтры HEPA часто изготавливаются самостоятельно.

Материалы для изготовления

Чтобы сконструировать новый HEPA-фильтр своими руками, вам просто понадобится канцелярский нож из инструментов. Список материалов будет включать фильтр салона автомобиля с такой же высотой гармошки, что и оригинальный фильтр в пылесосе. Также при работе для обезжиривания будет использован герметик и ацетон. Производство системы очистки включает несколько этапов:

  1. С помощью универсального ножа вырежьте грязный фильтр из кассеты.
  2. Фильтр салона удален, и фильтрующий материал удален. Плотно сжимая «гармошку», вырезаем фильтр, размер которого должен быть на 1 мм меньше внутреннего размера кассеты.
  3. По периметру салонного фильтра в сжатом состоянии нанесен герметизирующий слой.
  4. Внутренняя часть кассеты из-под HEPA-фильтра предварительно обезжиривается ацетоном и также покрывается слоем герметика (толщина слоя должна быть около 3 мм).
  5. Фильтрующий элемент помещается в пластиковый корпус и затем сохнет в течение 1 часа.

Делаем фильтр для пылесоса «Самсунг» своими руками

Многие пылесосы бренда «Самсунг» оснащены выходными фильтрами НЕРА, которые известны своими показателями улавливания даже микроскопических частиц пыли и качественным очищением воздуха. Однако, у фильтрующих элементов этой категории имеется существенный недостаток — необходимость их частой смены, а также достаточно высокая цена. Именно поэтому, часто НЕРА фильтры изготавливаются самостоятельно.

Материалы для изготовления

Для конструкции нового НЕРА-фильтра своими руками из инструментов понадобиться только канцелярский нож. В список материалов войдёт салонный фильтр для машин с той же высотой «гармошки», что и исходный фильтр в пылесосе. Также в ходе работы будет использоваться герметик и ацетон для обезжиривания. Изготовление системы очистки предусматривает несколько этапов:

  1. С помощью канцелярского ножа вырезают загрязнённый фильтр из кассеты.
  2. Салонный фильтр разбирают и извлекают фильтрующий материал. Плотно сжимая «гармошку», вырезают фильтр, размер которого должен быть на 1 мм меньше внутреннего размера кассеты.
  3. По периметру на салонный фильтр в сжатом состоянии наносится слой герметика.
  4. Внутреннюю часть кассеты из-под НЕРА-фильтра предварительно обезжиривают ацетоном и также покрывают слоем герметика (толщина слоя должна составлять около 3 мм).
  5. Фильтрующий элемент устанавливается в пластиковую оболочку после чего высыхает в течение 1 часа.

Восстановление НЕРА фильтра для пылесоса samsung SC6540Восстановление НЕРА фильтра для пылесоса samsung SC6540

Меры предосторожности

  • Подключаться прибор может только в сеть переменного тока. Показатель напряжения должен соответствовать данным, указанным в инструкции.
  • Нельзя притрагиваться к вилке и розетке влажными руками.
  • Не вынимать вилку из розетки методом подтягивания за сетевой кабель.
  • До начала уборки обязательно осмотреть сетевой шнур с вилкой на наличие повреждений, при обнаружении которых немедленно произвести ремонт или замену.
  • Для предотвращения несчастных случаев, вызванных воздействием электричества, рекомендовано использование розеток, оборудованных устройством, предотвращающим повреждение током.
  • При уборке нужно учитывать, что смешивание некоторых веществ с воздухом приводит к образованию взрывоопасных смесей и паров. Ни в коем случае нельзя всасывать взрывчато-горючие газы и жидкости, реактивную пыль, сильные щелочно-кислотные жидкости в неразбавленном состоянии, растворители органического происхождения. Кроме человека, данные вещества несут опасность собственно для техники, поскольку могут приводить к разъеданию материалов конструкции.

Недостатки и достоинства пылесосов с водным фильтром

Где находится моторный фильтр в пылесосе и как часто его менять

В современном пылесосе классической конструкции есть 3 фильтра:

  • Основной пылесборник (контейнер или мешок), в котором задерживается более 99% всей всасываемой пыли;
  • Фильтр окончательной очистки воздуха (стоит на выходе). Он очищает выходящий воздушный поток от мельчайших пылинок, на которых могут содержаться различные аллергены;
  • Фильтр электродвигателя. Он расположен на входе в моторный отсек и предназначен для защиты двигателя на случай некорректной работы основного фильтра.

В зависимости от марки и модели пылесоса конструкция моторного фильтра может отличаться. В бюджетных вариантах и в моделях средней ценовой категории функции фильтра в большинстве случаев выполняет плоский микрофильтр из прессованного тонковолокнистого материала или губки.

В более дорогих моделях чаще встречаются так называемые НЕРА-фильтры (НЕРА — аббревиатура от английского High Efficiency Particulate Absorption, что можно перевести как «высокоэффективная задержка пыли»).

Премиальные бренды, как правило, оснащают свои пылесосы фильтрующими элементами на основе активированного угля — они не только задерживают микрочастицы пыли, но и очищают воздух от неприятных запахов.

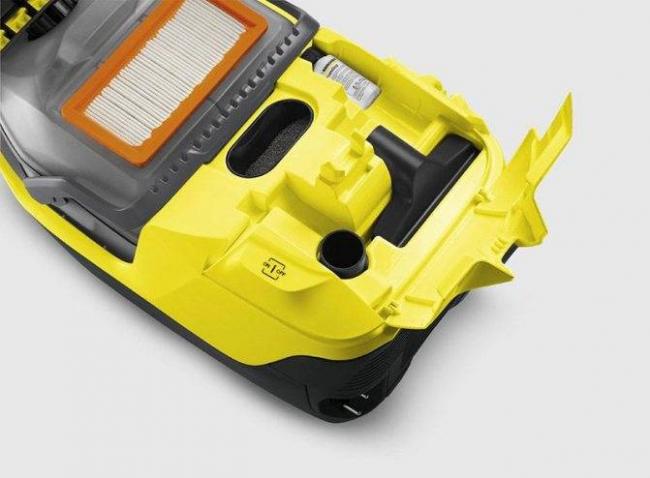

Где расположен моторный фильтр?

Он устанавливается на пути входа воздуха непосредственно в пылесос (между пылесборником и мотором пылесоса).

Чтобы извлечь моторный фильтр пылесоса Самсунг, LG и т.п., достаточно открыть крышку, извлечь мешок (или снять контейнер) и потянуть за корпус фильтра.

Как часто необходимо менять фильтр электродвигателя?

В соответствии с рекомендацией производителей, производить замену фильтра необходимо приблизительно один раз в год, однако при высокой интенсивности эксплуатации может потребоваться и более ранняя замена.

Сигналом о необходимости обслуживания моторного фильтра станет снижение мощности всасывания, затрудненная работа двигателя, быстрый нагрев пылесоса буквально сразу после включения.

Однако подобные мероприятия не дают существенного эффекта, поскольку полностью очистить микроструктуру фильтра не представляется возможным.

Как узнать, что проблема именно в фильтре?

Для этого нужно извлечь фильтр. Если без него мощность всасывания восстанавливается, а корпус не нагревается, то фильтр нуждается в замене.

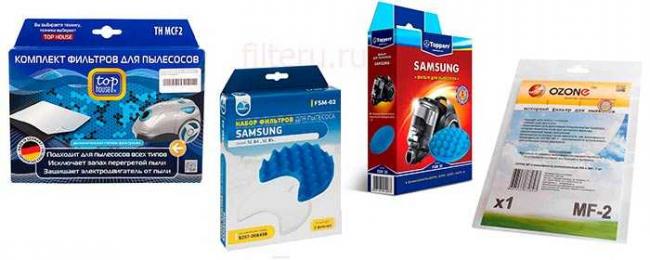

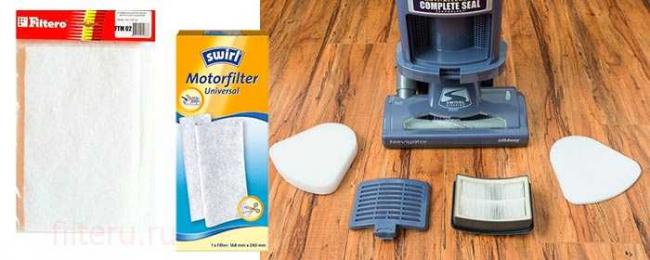

Можно ли купить универсальный моторный фильтр для пылесоса?

Существует огромное многообразие моторных фильтров разных геометрических форм. Они могут быть прямоугольными, квадратными, круглыми или овальными.

При этом каких-либо стандартов не существует — у каждой модели свои габариты фильтров, что существенно усложняет поиск нужного изделия.

Чтобы найти подходящий расходник, нужно знать его артикул, иначе велика вероятность того, что фильтр окажется не того размера.

В связи с этим гораздо проще, быстрее и дешевле самому изготовить необходимый фильтрующий элемент из универсального листового материала.

По своей фильтрующей способности полотно из прессованного микроволокнистого материала не уступает оригинальным изделиям.

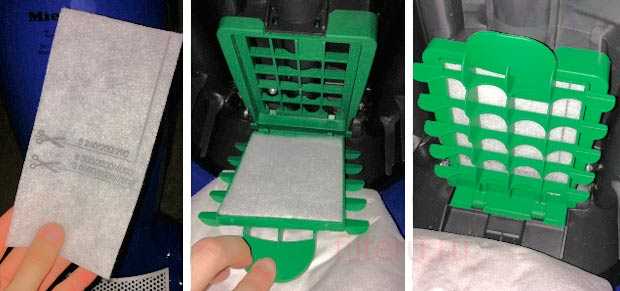

Чтобы сделать фильтр для электродвигателя, достаточно вырезать обычными ножницами контур нужной формы и размера. Производить замену фильтра в компании Swirl рекомендуют два раза в год.

Из чего сделать моторный фильтр пылесоса

Сделать моторный фильтр для пылесоса своими руками можно не только из универсального полотна Swirl. В магазинах бытовой техники продается недорогой листовой фильтрующий материал под маркировкой FST 0001.

Размер листа — 28х41 см, из него при необходимости можно за пару минут изготовить фильтр необходимой формы.

Для этого нужно:

  • Извлечь из пылесоса старый фильтр двигателя, отряхнуть от пыли;
  • Приложить старый фильтр к фильтрующему материалу;
  • Обвести маркером или карандашом по контуру;
  • Вырезать новый фильтр при помощи ножниц;
  • Установить фильтр на место.

Фильтрующий материал FST 0001 подходит для изготовления плоских фильтров к любым пылесосам.

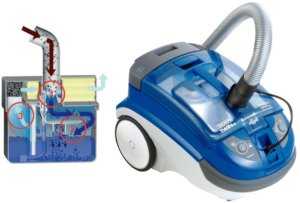

Виды аквафильтров

Хотя все пылесосы, имеющие водную фильтрацию, работают примерно по одинаковому принципу, однако изготовители выпускают три различных вида  аквафильтров.

Кальянные Имеют наиболее простые конструктивные особенности. Всасываемый грязный воздух пропускается через воду, в результате не все мелкие частички остаются, но поглощается весь крупный мусор. Для удаления мельчайшей пыли можно монтировать дополнительный фильтр. Кальянные аквафильтры обязательно периодически моются и тщательно просушиваются. Такие фильтры имеют не очень большой размер емкости
Циклонные Налитая вода в данном фильтре удерживает пыль, вследствие образующихся завихрений. Циклонные аквафильтры посредством центробежной силы задерживают мусор, грязь и пыль, в результате все загрязнения намокают и не могут вернуться в комнату вместе с воздухом. Циклонный тип фильтров не дает возможности задерживать наименьшие частички пыли, которые не успевают намокнуть в емкости, поэтому поддаются обратно в комнату
Сепараторные Эти приборы обеспечивают самую качественную очистку, однако, данные модели наиболее дорогостоящие. После попадания в такой аквафильтр, частички пыли разъединяются с воздухом посредством мощного центробежного воздействия. Даже малейшие частицы остаются, а в комнату направляется максимально чистый и свежий воздух
