Как сделать строительный пылесос своими руками?

Советы профессионалов

Для самостоятельной сборки промышленного пылесоса специалисты советуют использовать мотор, обороты которого превышают 6 тыс. Для этого можно снять двигатель со старого бытового пылесоса, стиральной машины, компрессора холодильника. Редко используют двигатель кухонной посудомоечной машины: такие агрегаты не выдерживают больших нагрузок и быстро перегорают.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=_utxYwijSEI

В качестве корпуса используют металлическое либо пластиковое ведро. В дне резервуара потребуется сделать отверстие для забора воздуха. Контейнер необходим для сборки мусора. Для этого можно использовать следующие резервуары:

• обычные;
• емкость с водой;
• циклонный отсек.

Специалисты советуют в домашних условиях изготавливать промышленные пылесосы с циклонной камерой. При необходимости аппарат укомплектовывается резервуаром с водой. Эти промышленные агрегаты применяют для уборки пыли. Чтобы сделать качественный аппарат, используют специальную гофру либо гофру от старого пылесоса. В противном случае инструмент при работе будет сильно шуметь.

Так как в самодельный аппарат попадает около 95% пыли, для его сборки применяют мощный двигатель. Чем выше будет этот показатель, тем более тяжелый мусор он сможет всасывать. Важным моментом при самостоятельном изготовлении промышленного пылесоса является степень разрежения двигателя. Этот показатель должен быть максимально высоким.

Объем внутреннего контейнера либо резервуара должен быть средним. Большие емкости непрактичны и малоэффективны. При самостоятельном изготовлении инструмента невозможно учесть степень фильтрации пыли и грязи.

Чем заменить фирменную жидкость для моющего пылесоса

Если постоянно использовать не рекомендуемый состав, даже с низким пенообразованием, двигатель постепенно выйдет из строя, фильтры, эжектор и шланги помпы забьются. Пылесос потеряет производительность. Хозяйки методом проб и ошибок выяснили, как сделать жидкость для мытья пылесосов своими руками. Вот их рецепты, но мы советуем подходить к композиции критически, чтобы не испортить обивку мебели. Сначала необходимо провести пробную обработку на незаметном месте, убедиться, что состав очищает сам себя, но не портит внешний вид.

Если растворить в воде моющее средство для стиральной машины, добавить каплю уксуса, спирта или водки — можно посадить пену и добиться дезинфицирующего эффекта. Но после этого необходимо тщательно очистить полость инструмента.

Другой раствор для пылесоса можно сделать своими руками из средства для мытья посуды и соли. Соотношение компонентов 1: 1. Сначала шампунь вливается в подготовленную воду, перемешивается, затем насыпается соль. Вместо соли можно использовать крахмал и немного подсолнечного масла, чтобы образовалась пленка на поверхности.

Что еще можно положить в пылесос? Обычный стиральный порошок с имеющимся в продаже пеногасителем будет эффективно очищать, но не удаляет посторонние запахи. Противовспениватель также необходим, если ковер предварительно был очищен вручную стиральным порошком. Поднятый в работе, он также добавляет концентрацию фирменному чистящему раствору и появляется пена.

Чем еще можно заменить фирменный пылесос? Перемешайте гель для посуды и 1 чайную ложку пищевой соды. Чтобы убедиться, что количество пены уменьшилось, вы можете смешать состав в блендере и выбрать фактическую пропорцию.

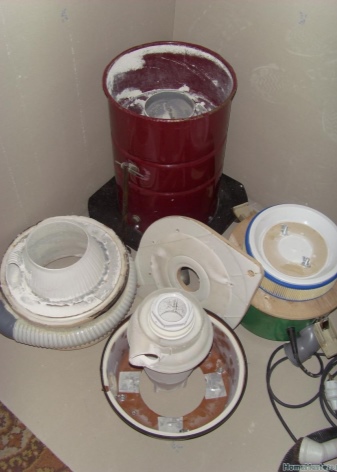

Строительный пылесос из бытового

Из бытового пылесоса можно сделать строительный мощный аппарат.

Понадобятся такие детали:

• гофрошланг;
• фильтр;
• мотор;
• колёсики;
• трубки;
• крепёжные элементы;
• розетка;
• двигатель для всасывания воздуха;
• накопительная ёмкость, собирающая мусор, пыль и опилки;
• в качестве ёмкости подойдёт бочка на 41 литр.

Рассмотрим пошаговый процесс создания.

• Нужно определить оптимальную длину проводки для подключения к энергопитанию, и установить розетку. С помощью коронки, имеющей диаметр 43 мм, надо просверлить отверстие в верхней части крышечки.
• В середине места, где находится розетка и корпус, надо установить резиновую прокладку и закрепить её с помощью саморезов.
• Затем нужно укрепить тумблер. Для этого в крышке следует просверлить маленькие отверстия под него. Чтобы плата не соприкасалась с корпусом, её нужно установить на стойки. Сами стойки вырезают из авторучки.
• После этого следует присоединить кабель питания. Две проводки подсоединяются к переключателю, а третья – к крепёжному винту, где подключена «земля» от розетки. Это нужно, чтобы прибор был заземлённым.
• Следующий этап – фиксация фильтра. На дне пылесборника и на крышке бака необходимо вырезать отверстие в 96 мм, а по окружности высверлить отверстия для винтиков. Выпилите из фанеры заглушку, стяните все элементы винтиками, закрепите фильтр на планку с помощью шпильки.

• Затем необходимо установить всасывающийся патрубок. Используя коронку на 58 мм, надо высверлить на верхушке бака отверстие. Затем в него нужно вставить патрубок с фланцем, который можно изготовить из кусочка канализационной трубки.
• Чтобы собрать пружину для намотки шнура на пылесосе, надо намотать шнур на бобину, потом потянуть и вытянуть его примерно на 1,6 метра, затем вытянутый участок шнура нужно самостоятельно намотать на бобину. Пружинка будет взведённой и намотается до конца.
• Далее необходимо установить бачок для собирания мусора, закрыть его крышкой так, чтобы фильтр располагался внутри. Потом нужно присоединить часть старого пылесоса с двигателем и стянуть все при помощи металлического хомута.
• Завершающий этап – подключение шланга. Вместо шланга, можно воспользоваться сантехнической гофротрубой. Вставьте её в подсоединяющий патрубок, а потом включите аппарат.

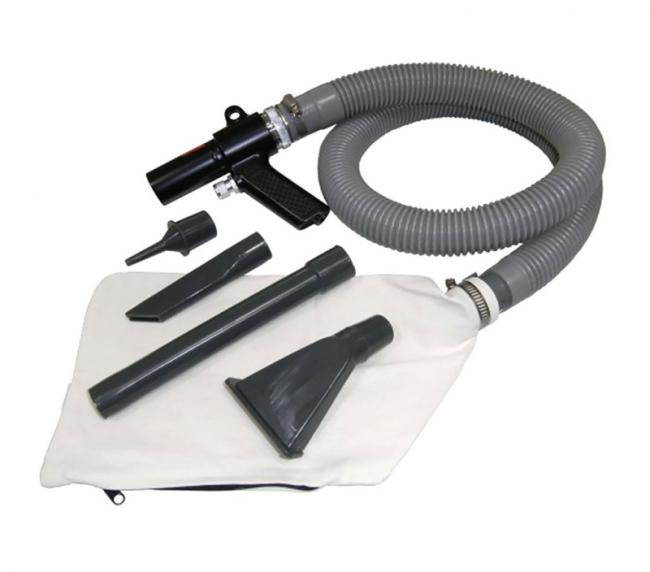

Пневмопылесос своими руками

Среди промышленных пылесосов, особой популярностью пользуются пневматические, работа которых обеспечивается сжатым воздухом. Такое устройство способно произвести качественную чистку поверхностей от различного строительного мусора: начиная от бетонной пыли, штукатурки и заканчивая осколками бетона, стружкой металла и прочее. Обычно, строительные пылесосы подобного типа имеют компактные размеры, что позволяет использовать их в самых труднодоступных местах. Однако, стоимость таких устройств оказывается не всем по карману, а потому их часто делают своими руками.

Схема

Для изготовления пневматического мини-пылесоса потребуются такие материалы и инструменты:

1. небольшой отрезок 18–мм медной трубы,
2. тройник с тем же диаметром,
3. пластиковый шланг длиной 15–20 см,
4. пластиковая бутылку в качестве компактного мусоросборника,
5. кусок натурального материала, который выступит в роли фильтра,
6. ножницы и нож,
7. степлер,
8. патрубок с наружной резьбой и болт.

Процесс сборки проводится следующим образом:

1. С одной стороны тройника вставляют отрезок трубы, с другой — патрубок с наружной резьбой. Все части спаивают.
2. В крышке бутылки просверливается отверстие, в которое вставляют патрубок и закрепляют болтом. Саму крышку крепко закручивают на горлышке бутылки.
3. С помощью ножа и ножниц, дно бутылки вырезают по кругу.
4. Снизу, бутылку укорачивают на 3–4 см.
5. Далее из материала вырезают круг, диаметр которого на 4–5 см больше дня бутылки, и накидывается на нижнюю часть бутылки, закрепляя его частью, которая была образована при укорачивании.
6. Дополнительно, фильтр фиксируют степлером.
7. К боковому отводу переходника присоединяют шланг, а к нижнему — воздушный пневматический пистолет, который крепится с помощью изоленты.

How to Make an Air Powered Mini Vacuum Cleaner – Venturi Effect

Изготовление крыльчатки пылесоса и что для этого нужно

Лопасти крыльчатки можно сделать из пластика, толщиной 2-3 мм. Хотя, если разобраться, подойдёт даже полиэтилен, отрезанный от крышки для стеклянных банок. Необходимо нарезать материал на прямоугольники, размером примерно 20×10 мм. Чем шире эти детали, тем сильнее будет мощность всасывания. Их количество может отличаться, в зависимости от величины винчестера. Я сделал 8, причём итоговый результат меня вполне удовлетворил. Мощность всасывания оказалась неплохой, а значит, большее количество лопастей было и не нужно.

Что касается высоты крыльчатки, то она ограничена толщиной корпуса (верхней крышки). А потому хочу дать полезный совет. Если есть выбор, лучше использовать более громоздкие винчестеры старого образца.

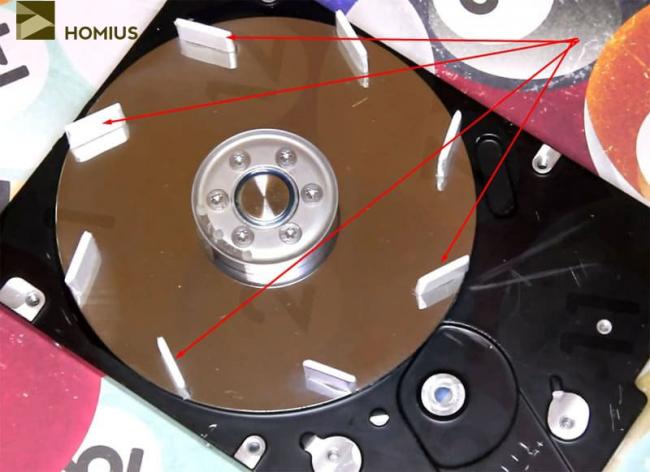

Получившиеся лопасти фиксируются к диску на примерно одинаковом расстоянии одна от другой при помощи термоклея под небольшим углом. Глядя на фотопример, будет проще понять, как это сделать.

Пластиковые лопасти размещены по диску и приклеены

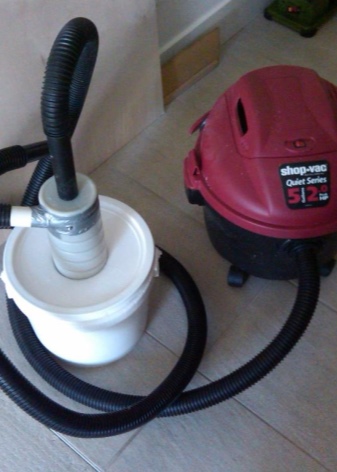

Изготовление насадки циклон для бытового домашнего пылесоса из ведра

Сделать циклон-фильтр для пылесоса своими руками несложно

При работе важно понимать принцип действия воздухочистки и делать емкость герметичной, иначе пыль будет вылетать обратно в комнату

Использовать можно не только ведро. Подходит любая достаточно прочная и плотно закрывающаяся емкость: конус, бочки, пластиковые канализационные трубы, банки с прочными стеклами, некоторые мастера даже делают контейнер сами из фанеры и оргстекла или используют старые советские пылесосы. Главное, чтобы форма была круглая, без углов, а внутри на стенках не было препятствий, иначе вихрь не сможет закружиться.

Поскольку самодельный циклон не фильтрует воздух также хорошо, как фирменный, мелкая пыль может проникнуть в технику и испортить мотор. Не стоит использовать насадку на пылесосе, который жалко потерять.

При работе важно обратить особое внимание на места соединения. Они должны быть прочно заклеены герметиком или проложены резиновой прокладкой. Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу

Кроме того, велика вероятность, что насадка попросту развалится

Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу. Кроме того, велика вероятность, что насадка попросту развалится.

Необходимые материалы

Для изготовления самодельного фильтра потребуются:

• Большое ведро или другая пластиковая емкость примерно на 10-25 литров с плотно прилегающей крышкой. При выборе объема ведра стоит исходить из мощности пылесоса – на каждые 80-100 Вт приходится 1 литр.
• 2 полипропиленовых колена для водоснабжения – с углом наклона 30 или 45 градусов (для создания потока воздуха) и 90 градусов.
• Труба длиной около 1,5 метров.
• 2 гофрированных шланга по 1 метру.
• Фильтр – специальный масляный или альтернативный, например, кусок воздухопроницаемой ткани.

Схема и изготовление

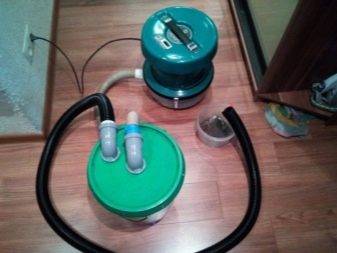

Несложно понять, как можно сделать пылесос циклонного типа своими руками. По упрощенной схеме из указанных выше частей собрать насадку можно в несколько шагов:

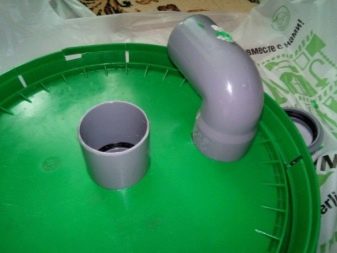

• В центре крышки нужно сделать отверстие под колено в 90 градусов и вставить его. В боковой части емкости делается отверстие для колена в 30 градусов. Все отверстия закрепить при помощи герметика, чтобы не оставалось щелей.
• Внутри ведра поместить масляный фильтр, соединив его с трубой в крышке.
• Шланги прикрепить снаружи к коленам – один (соединенный с коленом в 90 градусов) соединить с пылесосом, через второй будет втягиваться пыль.
• Проверить работоспособность лучше на крупном мусоре, например, опилках.

Иными словами, домашний вариант циклона – это насадка между пылесосом и шлангом для сбора грязи. Если устройство не предполагается использовать постоянно, можно упростить схему: взять колена на 90 градусов и закрепить на крышке, а также не использовать фильтр. Колена потребуется вдавить внутрь посильнее, чтобы пыль не проникла обратно.

Если герметика нет, можно закрепить колена при помощи строительного фена. Для этого необходимо вырезать отверстия под колена немного меньше, чем нужно, нагреть края и вдавить внутрь. Пластик расплавится, прогнется и крепко захватит трубы.

Также можно использовать два ведра, соединив их между собой верхними частями. Должна получиться выпуклая бочка.

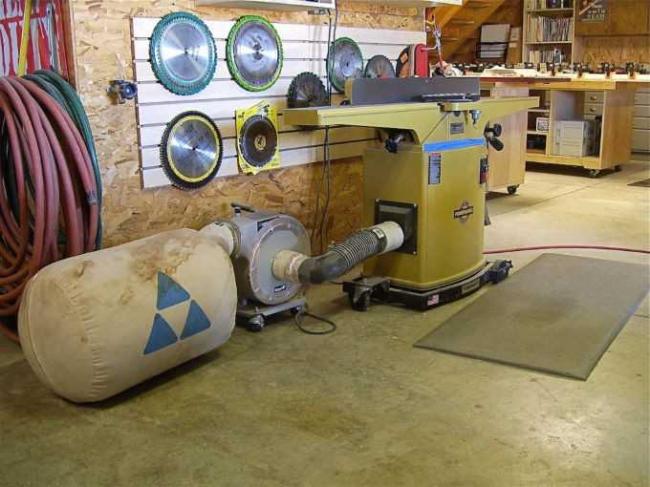

Сборка стружккоотсоса

Последовательность сборки стружкоотсоса определяется на основании составленной схемы. Обычно первым собирают циклон. В готовый корпус устанавливают собранную своими руками крыльчатку. Далее в отверстия (входное и выходное) вставляют патрубки. Они должны быть надёжно закреплены. Это позволит избежать самопроизвольного отсоединения во время работы. Перед выходным патрубком устанавливают фильтр. Он может быть изготовлен самостоятельно. В отдельных самодельных конструкциях применяют автомобильные фильтры.

После завершения сборки подключают пылесос или проверяют качество контактов на двигателе и элементах коммутации (выключателе, устройств защиты и аварийного выключения, если они установлены).

Советы профессионалов

Процесс изготовления самодельного строительного пылесоса, как видите, относительно прост. Но есть некоторые тонкости, которые вам необходимо знать. Итак, при установке очистителя воздуха на болгарку нужно использовать кожух. Для его приготовления используйте алюминиевый противень или пластиковый продукт подходящего размера

важно только, как рассчитать глубину погружения режущего полотна в обрабатываемый материал

немного иной подход требуется при подготовке самодельного пылесоса для деревообрабатывающего станка с ЧПУ. Так как опилок много, большая бочка (100 л) просто необходима. Если готовой бочки подходящего размера нет, просто делают каркас из фанеры, наполненный сотовым поликарбонатом. Корпус клетки состоит из колец, вырезанных фрезерным циркулем

Важно: кольца должны быть фанерными, а не древесноволокнистыми

Особенности самодельного пылесоса

Всегда подручный материал можно найти дома. К таким устройствам подойдет двигатель от старого пылесоса, стиральной машины, компрессора холодильника. Некоторые используют двигатели кухонных машин, но нужно помнить, что они имеют свойства перегорать, так как не приспособлены к высокой нагрузке.

С моторчиком разобрались, теперь аппарат нужно заставить работать. Чтобы это сделать, понадобится установить герметичный контейнер, а также вентилятор.

Для корпуса как основу можно использовать пластиковое или металлическое ведро, внизу которого проделывают отверстие для забора воздуха. Без контейнера никак нельзя обойтись, ведь должен куда-то попадать весь мусор.

Циклон для пылесоса или промышленный пылесос своими руками

Используют несколько видов контейнеров: обычный, контейнер с водой, циклонная камера. Самым ходовым в вашем доме будет контейнер с водой или циклонная камера.

Эти два вида подойдут для уборки пыли. Нужно запомнить главное: гофру обязательно берите специально для пылесосов, лучше, конечно, использовать от старого аппарата. Просто если возьмете другую, то будет очень много шума.

Мастерами-самодельщиками было проверено путем экспериментов, что в самодельный аппарат попадает примерно около 95% пыли.
Самым важным критерием такого агрегата, конечно, остается мощный двигатель, чем он мощней, тем лучше.

Чем больше будет мощность, тем более тяжелый мусор он сможет всасывать. Но не только мощность важна, есть еще один фактор, такой как степень разряжения. Это значит, насколько он внутри себя уменьшает давление. Чем больше этот показатель, тем лучше.

https://youtube.com/watch?v=npHJz_EPl-Q

Объем резервуара или внутреннего контейнера лучше брать средний, так как большие контейнеры не всегда практичны и эффективны. Ну и фильтрация – это тоже немаловажный пункт, но при самодельном изобретении вы этот пункт никак не учтете.

Если вы все-таки захотите приобрести строительный пылесос, а не изготовить самостоятельно, то обратите ваше внимание на его корпус, он должен быть металлический, но допускается и пластмассовый. Всегда в комплекте идет набор насадок, их должно быть очень большое количество, если они там есть, значит, и функций у прибора много

Что потребуется для работы

Прежде чем начать сборку той или иной конструкции, необходимо заготовить материалы, расходники и инструменты.

Мощная воздуходувка своими руками

Если говорить о создании всех предлагаемых вариантов садовых воздуходувок, то здесь набор будет состоять из:

• двигателя от пылесоса;
• электромотора на 12 В;
• вентилятора;
• дрели и насадок;
• электрического лобзика;
• углошлифовальной машинки (болгарка);
• строительного фена или газовой горелки;
• шуруповерта;
• саморезов;
• клеевого пистолета;
• сверла балеринки;
• болтов и гаек;
• ПВХ труб;
• универсального клея;
• маркеров;
• шариковой ручки;
• пластиковой канистры;
• плексигласа;
• переключателя.

КАК СДЕЛАТЬ ВОЗДУХОДУВКУ СВОИМИ РУКАМИ ИЗ ПЫЛЕСОСА\ Доктор Дью ОЦЕНИТ?

Возможно по ходу сборки потребуются и другие материалы, либо инструменты. Просто заранее определитесь с тем, какую именно самодельную воздуходувку вы собираетесь делать. И уже на основе этого соберите всё необходимое на рабочем месте.

Изготовление стройпылесоса из бытового устройства

Вторым вариантом конструирования агрегата является использование фильтра «Циклон» и бытового пылесоса.

Характеристики строительного пылесоса.

Для конструирования этого варианта устройства потребуется подготовить некоторые материалы и инструменты, основными среди которых являются:

• старый домашний пылесос;
• масляный фильтр;
• ведро 20 л с прилегающей к нему крышкой;
• уголки ПП 90 и 45°;
• трубка диаметром 45 мм и длиной 1 м.

После подготовки материалов приступают к конструированию агрегата.

На начальном этапе изготовления в крышке ведра делается отверстие под уголок в 90°. После установки уголка проводится герметизация стыка при помощи клея и строительного пистолета.

В боковой стенке делается отверстие под уголок в 45°, после установки которого все стыки также герметизируются. После проведенных операций приступают к сборке. Гофра присоединяется к уголку. При правильном подборе материала гофра садится очень плотно, и герметизация в таком случае не требуется. Для монтажа можно использовать гофру от сифона кухонной раковины. Применение такой гофры позволяет легко надеть узкий ее конец на 40-миллиметровую трубку, а второй конец шланга легко садится в отверстие пылесоса.

Для того чтобы фильтр мог прослужить длительное время, он покрывается капроновой тканью.

После покрытия фильтра капроновой тканью агрегат готов к использованию.

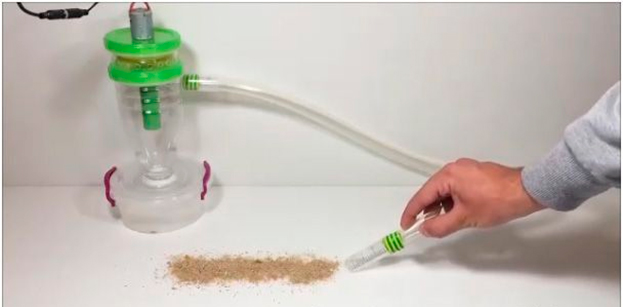

Изготовление сложного циклона

Сборка циклона немного сложнее из-за большего количества деталей. Кроме ровной бутылки из-под сока, понадобятся одноразовые шприцы, пластиковые баночки, моторчик и DVD диск для пропеллера.

Сборка циклона состоит из следующих действий:

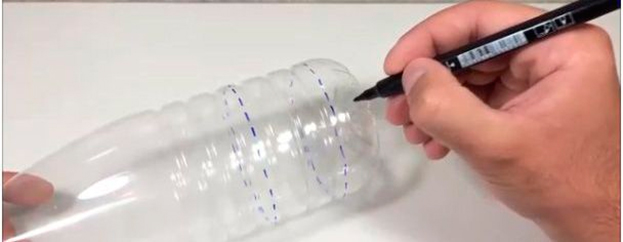

От донышка бутылки отступают 2–3 см и по окружности маркером рисуют линию. Отступив от разметки около 10 см, наносят еще одну линию. Острым ножом разрезают емкость, чтобы получилась нижняя часть с донышком, горлышко и кольцо.

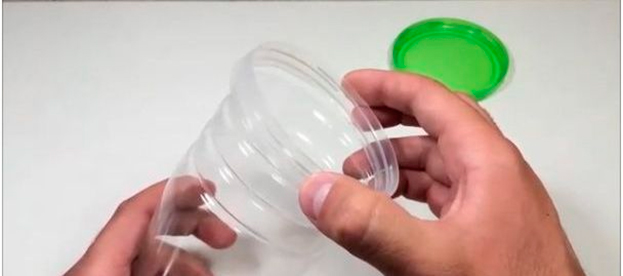

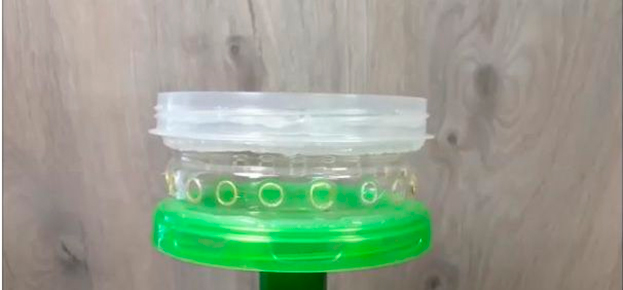

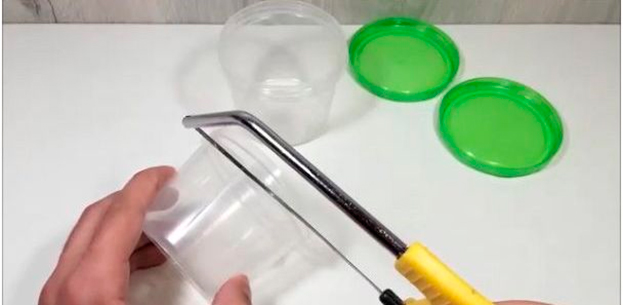

По диаметру бутылки подбирают две пластиковые баночки с крышками. Верхнюю часть с резьбой отрезают ножовкой по металлу.

Горячий пистолет разогревают до начала плавления стержня. Перегревать нельзя, чтобы не расплавилась бутылка. Отрезанную резьбу от баночки приклеивают к срезу верхней части бутылки с горлышком.

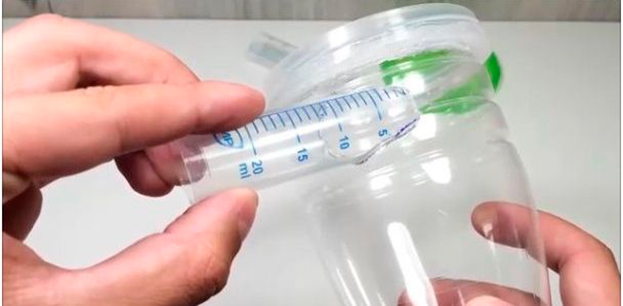

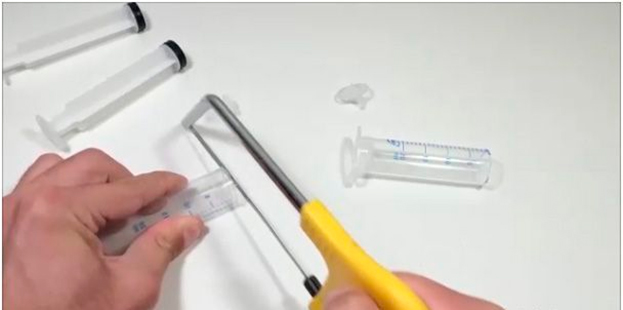

Из двух одноразовых шприцов объемом 20 мл вытягивают поршни. Ножовкой отрезают верхние части, где надевается игла. На одном шприце отпиливают заднюю часть с рукоятками.

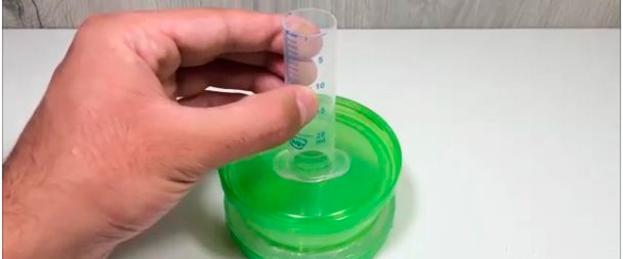

Шприц с обеими отрезанными сторонами прикладывают торцом к боковой части бутылки возле приклеенной резьбы от баночки. Маркером делают отметку и вырезают овальное отверстие. Шприц вставляют под углом, изнутри бутылки отмечают маркером место среза выступающей части и отпиливают лишний кусок. Полученную заготовку приклеивают горячим пистолетом.

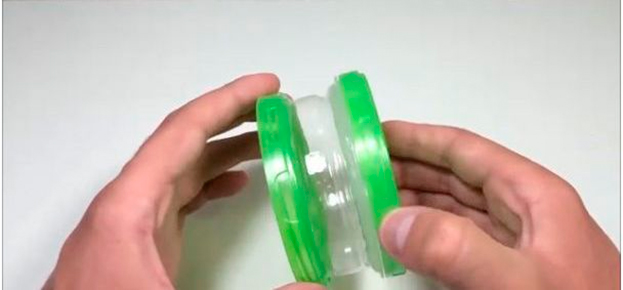

Для корпуса компрессора берут отрезанное от бутылки кольцо. С одной стороны приклеивают вторую резьбу от баночки. К другой стороне приклеивают крышку резьбой наружу.

По центру приклеенной крышки прорезают отверстие, становят вертикально второй шприц и приклеивают горячим пистолетом.

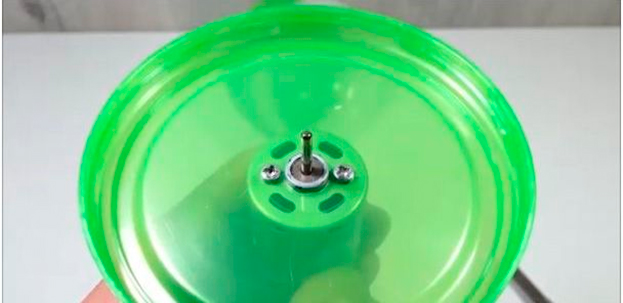

По центру второй крышки прорезают отверстие под вал двигателя. Электромотор прикручивают болтами. Вал должен выходить внутрь крышки со стороны резьбы.

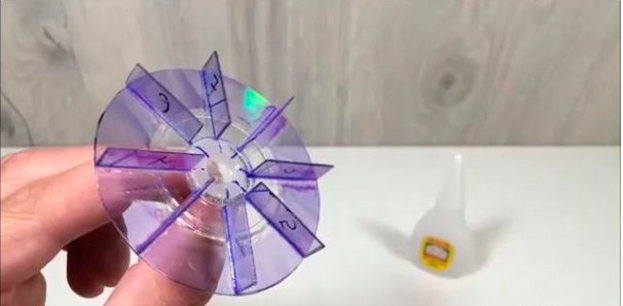

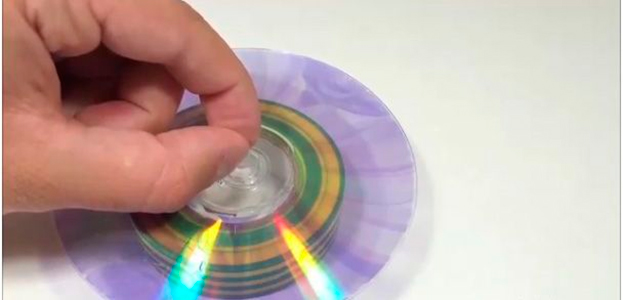

DVD диск расслаивают на две части. К одной половинке приклеивают отпиленную часть шприца с выступом для иглы. Это будет гнездо для насаживания крыльчатки на вал. Диаметр диска подгоняют под корпус компрессора, обрезав края ножницами.

Из второй половинки диска нарезают прямоугольники. Это будут лопасти вентилятора. Поверхность диска размечают на 8 равных сегментов. Строго по линиям суперклеем приклеивают нарезанные прямоугольники.

Готовую крыльчатку насаживают на вал моторчика. По окружности корпуса компрессора паяльником прожигают вентиляционные отверстия.

Для пылесборника берут пластиковый круглый контейнер. По центру крышки прорезают отверстие. На пластиковой пробке от бутылки отрезают верх. Получившуюся муфту с резьбой приклеивают на крышку контейнера, где прорезано отверстие.

Все детали готовы. Теперь нужно собрать циклон. К верхней части бутылки с горлышком прикручивают пылесборник. На свободную резьбу накручивают корпус компрессора, а сверху ставят крышку с мотором.

К патрубку циклона подсоединяют шланг и пробуют подать напряжение на мотор. Если всасывание слабое, ищут подсос воздуха на резьбовых соединениях. Проблему устраняют установкой прокладок или наматывают на резьбу ФУМ ленту.По мощности циклон превосходит простой пылесос из бутылки. Самоделка способна всасывать вместе с пылью древесные опилки и другую мелкую крупу.

Пошаговая инструкция

Чтобы самостоятельно изготовить строительный пылесос на основе модели «Урал ПН-600», потребуются следующие инструменты и материалы:

• болгарка;
• патрубок (длина 20 см, диаметр 4 см);
• пластиковое ведро;
• скотч;
• клей;
• бинт;
• «Урал ПН-600»;
• дрель;
• саморезы.

Схема сборки строительного пылесоса

Перед сборкой дорабатывается мусоросборник, для чего понадобится отвертка. Со дна откручивают колеса, отверстия заклеивают скотчем, шильдик демонтируется. Чтобы удалить защелки и заклепки, понадобится болгарка. Предварительно демонтируют фиксаторы с пружин. Заглушка перематывается изолентой. Следующий этап предусматривает установку заглушки.

В днище делают отверстие диаметром 43 мм. Прокладки изготавливаются из уплотнителя. Их толщина должна равняться 4 мм. Переделанный мусоросборник укомплектовывают прокладкой, крышкой для ведра, центрирующим патрубком. Для фиксации крышки потребуется сделать отверстия дрелью (сверло на 2 мм), а также будут нужны саморезы 4,2х10 мм.

Чтобы установить всасывающий патрубок, отверстия делают снаружи. При этом соблюдается угол в 10-15°. Отверстия вырезают с помощью ножниц по металлу. Патрубок устанавливается и фиксируется саморезами. Для обеспечения герметичности потребуется пропитать бинт в клее «Дракон» либо «Титан». Патрубок обматывают бинтом с клеем.

Вторая методика изготовления

Чтобы сделать промышленный аппарат с фильтром «Циклон», понадобится:

•  домашний пылесос;
• масляный фильтр;
• ведро на 20 л с плотно прилегающей крышкой;
• уголки ПП 45° и 90° диаметром в 40 мм;
• пластмассовая труба длиной 1 м и диаметром 45 мм.

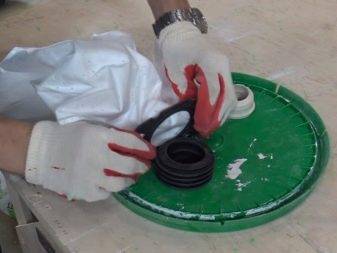

В крышке ведра вырезают отверстие диаметром 90 мм. Затем вставляется уголок. Следующий этап предусматривает обустройство выхода из циклона. Если уголок вмонтирован в крышку, тогда щели замазываются клеем. Для этого применяют строительный пистолет.

Сбоку в ведре делается прорезь при помощи ножниц. В отверстие вставляется уголок под углом в 45°. Щели замазываются. Далее идет сборка агрегата. Гофра герметично присоединяется к уголку с помощью трубы диаметром 40 мм.

Если гофра не налезает на входную трубу, тогда используют сифон. Его узкий конец вставляют в трубу так, чтобы другая сторона сифона герметично села в отверстие пылесоса. Для продления эксплуатационного срока фильтра на него надевают капроновый чулок.

Полученный промышленный инструмент готов к эксплуатации. Предварительно рекомендуется проверить его работу. Крупный строительный мусор и пыль должны идеально собираться аппаратом. Главное, чтобы промышленный пылесос всегда был чистым. Если устройство не используется, тогда агрегат накрывают чехлом либо тряпкой.

Изготовление строительного пылесоса собственными руками

Воздуховоды в схеме промышленного пылесоса.

Промышленный пылесос можно собрать собственными руками. В основе конструкции может лежать «Урал ПН-600».

Для изготовления агрегата понадобится подготовить следующие спецматериалы и инструменты:

• «Урал ПН-600»;
• болгарка;
• кусок трубы;
• пластиковое ведро с плотной крышкой и прочной ручкой;
• скотч;
• изоляционная лента;
• электродрель;
• саморезы;
• клей;
• бинт или марля.

На начальном этапе проводится доработка конструкции мусоросборника. Для этой цели при помощи отвертки демонтируются колесики и скотчем заклеиваются отверстия. Далее отверткой демонтируется шильдик и место крепления заклеивается скотчем.

Затем удаляются заклепки и защелки, но перед этой операцией снимаются фиксирующие элементы с пружин. После снятия фиксаторов устанавливается заглушка, перемотанная изоляционной лентой.

Схема сборки строительного пылесоса.

В днище высверливается отверстие диаметром 43 мм. Из уплотнительного материала изготавливаются прокладки с толщиной стенки 4 мм. После проведения подготовительной работы выполняется сборка агрегата.

В переделанный мусороприемник устанавливают прокладку, крышку и патрубок. Электродрелью со сверлом диаметром 2 мм проделываются отверстия и осуществляется фиксирование крышки при помощи саморезов. Саморезы лучше всего использовать размером 4,2х10 мм.

После фиксирования крышки вырезается отверстие для установки всасывающего патрубка при помощи ножниц по металлу. После установки патрубок закрепляется саморезами.

Соединение между корпусом и патрубком герметизируют при помощи обыкновенного бинта или марли, пропитанных клеем «Титан» или «Дракон». Во время хранения такого устройства не рекомендуется накрывать его тканью во избежание попадания пыли на устройство.

С водяным фильтром

Строительные пылесосы, оснащенные водяным фильтром, являются популярными моделями благодаря способности тщательно очищать не только поверхности, но и воздух в помещении

Это особенно важно при проведении пыльных работ

Схема

Есть несколько основных вариантов, что можно самостоятельно сделать фильтр для воды для имеющегося пылесоса. В этом случае рекомендуется опираться на заранее сделанные чертежи:

Приступая к конструированию фильтра для воды, следует заранее подготовить необходимые материалы и инструменты:

1. пластиковое ведро 10 л с крышкой
2. сантехнические переходники — 2 шт.,
3. в сборе — 1 шт.,
4. панели ПВХ.

На первом этапе со стороны ковша вырезаются два отверстия, диаметр которых равен диаметру переходников. В одно из отверстий вставляется штуцер трубы так, чтобы конец переходника не доставал до дна всего на 2-3 см. Именно к нему следует подключать шланг от пылесоса. Сверху выставляется круг из панели ПВХ, вырезанный по размеру ведра и снабженный двумя отверстиями – для переходника и для выпуска чистого воздуха. Во второе отверстие вставляется труба и к ней подсоединяется отводной шланг (если диаметр чуть меньше, край можно обмотать изолентой). Зазоры между переходниками и ведром обрабатываются герметиком, и в емкость заливается 2,5 литра воды. Вся конструкция закрывается крышкой.

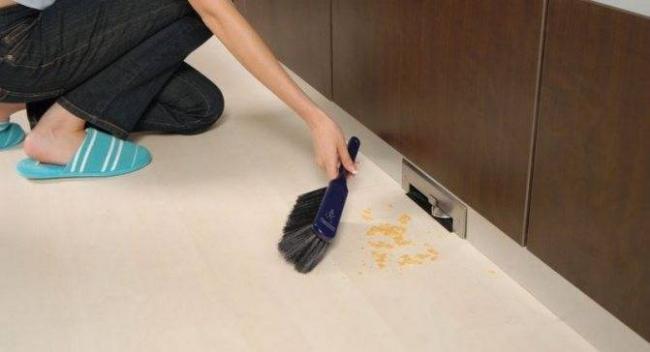

Встроенный пылесос: как он устроен и из чего состоит

Если проводить аналогии, то встраиваемый пылесос для дома можно сравнить с системой вентиляции – разница между ними заключается в том, что пылесос не нагнетает воздух в помещении, а наоборот, вытягивает его. Естественно, различия в назначениях влекут за собой и различия в оборудовании системы. Пылесос включает в себя следующие составные части.

1. В первую очередь, это силовой агрегат – центральный пылесос большой мощности. Это сердце системы, которое отвечает за эффективное всасывание пыли в любом уголке вашего дома. Мощность центрального встраиваемого пылесоса рассчитывается исходя из величины дома и протяженности разветвленной системы трубопроводов.
2. Трубопроводы – как правило, они собираются из ПВХ труб и фитингов. Кроме того, к системе трубопроводов центрального пылесоса относится так называемый выхлопной клапан, благодаря которому мусор вместе с потоком воздуха попадает в пылесборник.
3. Розетка для встроенного пылесоса – отверстия в стене, предназначенные для подсоединения шланга с трубой и щеткой. В большинстве случаев такой розеткой оборудуется каждое помещение, но бывают случаи, когда возникает необходимость в установке двух розеток в одном помещении. Место установки таких розеток тщательно продумывается – подключенного к ним шланга должно хватать для уборки в любом уголке комнаты.
4. Пневматический совок – стационарная точка приема мусора, которая предназначена для быстрой уборки. Человек просто открывает заслонку, включает центральный пылесос, после чего сметает мусор в отверстие. Как правило, такие совки монтируют в местах наибольшего скопления мусора – к примеру, в прихожей, на кухне, возле камина и в других местах, где мусор может скапливаться в большом количестве и часто.

Встроенный пылесос фото

Если смотреть на всю эту конструкцию визуально, то видимыми частями системы являются только розетки и заслонки совков – все остальное скрывается от взгляда человека. Трубопроводы муруются в стены, ну а сам силовой агрегат вместе с пылесборником устанавливается в отдельном техническом помещении. По сути, остается только шланг с трубой и насадками, которые человеку придется переносить из комнаты в комнату в процессе проведения уборки. Если переноска этого оборудования доставляет вам неудобство, то комплект шлангов можно купить для каждой комнаты – в таком случае возникнет проблема с его размещением (хранением).

Процесс создания циклонного фильтра своими руками

С водяным фильтром

Строительные пылесосы, оснащённые аквафильтром, относятся к востребованным моделям за счёт их способности не только тщательно очищать поверхности, но и воздух в помещении

Это особенно важно при выполнении пыльных работ

Схема

Существует несколько основных вариантов, с помощью которых можно самостоятельно смастерить аквафильтр для уже имеющегося пылесоса. При этом, рекомендуется опираться на предварительно выполненные чертежи:

Приступая к конструированию аквафильтра, следует заранее подготовить необходимые материалы и инструменты:

1. пластиковое ведро на 10 л с крышкой,
2. переходники сантехнические – 2 шт.,
3. фитинг – 1 шт.,
4. панель ПВХ.

На первом этапе с боку ведра вырезают два отверстия, диаметр которых равен диаметру переходников. В одно из отверстий вставляют фитинг с трубой таким образом, чтобы конец переходника лишь на 2-3 см не доставал до дна. Именно к нему будет подключаться шланг от пылесоса. Сверху выставляется круг панели ПВХ, вырезанный по размерам ведра и оснащённый двумя отверстиями — под переходник и для выхода чистого воздуха. Во второе отверстие вставляется патрубок и к нему присоединяется выходной шланг (если его диаметр будет несколько меньше, край можно обмотать изолентой). Зазоры между переходниками и ведром обрабатывают герметиком, а в ёмкость заливается 2,5 л воды. Вся конструкция закрывается крышкой.

Крутая самоделка из ведра Аквафильтр для пылесоса своими руками

Рабочие режимы

Все вентиляторы различаются техническими характеристиками, но способны выполнять всего три функции:

• Забор воздуха через форсунку. В основном это пылесос. Листья, трава и другие легкие предметы всасываются через насадку, после чего все это накапливается в мусорном ведре.
• Функция мульчирования работает путем всасывания воздуха. Органические отходы попадают в организм, где измельчаются на мелкие частицы. Кроме того, вся масса используется для компостирования.
• Выдуйте воздух из сопла. Режим предназначен для сдувания мусора, ускорения высыхания влажной поверхности, розжига и других подобных задач.

Производитель предлагает потребительским моделям один и несколько режимов работы.

Как сделать мини-воздуходувку

Для очистки небольших участков или предметов (например, системного блока компьютера) можно сделать своими руками электрическую мини-воздуходувку. Основа прибора – двигатель постоянного тока напряжением 12 В, желательно новый (можно приобрести в крупных магазинах или на сайтах). Накопительным элементом выступает аккумулятор от шуруповерта. Прибор компактный, удобно лежит в руке и может свободно использоваться для очистки даже труднодоступных мест.

Пошаговая инструкция по изготовлению с фото:

После этого можно приступить к изготовлению крыльчатки. Последовательность действий такая:
