Розетки на кухне: расположение, высота, установка, разновидности, схемы

где установить, как сделать и где разместить на кухне

Количество и расположение розеток – крайне важный вопрос в дизайне интерьера (особенно если речь идет о кухне). На кухне, как правило, собирается не только большое количество мебели. Существует большая часть бытовой техники, которая требует наличия электрических розеток. При этом розетка для холодильника не отличается какими-то особыми особенностями, однако определиться, где ее разместить, бывает сложно.

Где лучше всего?

Лучшее расположение торговых точек — предмет бесконечных споров дизайнеров, дизайнеров и владельцев помещений. Результат также зависит от многих факторов – общего плана кухни, длины провода у вилки холодильника, индивидуальных предпочтений.

Есть мнение, что Оптимальный вариант расположения розетки — сразу за холодильником. Многие современные модели внизу имеют специальное углубление в корпусе, позволяющее разместить розетку чуть выше плинтуса. Этот вариант особенно удобен, когда длина провода штепсельной вилки холодильника относительно невелика, что не позволяет протянуть его чуть дальше (а это случается все чаще, так как производители стремятся сэкономить на материалах). Сам выход провода из корпуса при этом находится в его нижней части.

Однако часто забывают, что иногда возникает необходимость отключить технику от электричества (или может понадобиться починить сломанную розетку).

Многие модели холодильников позволяют включать режим разморозки, а не отключать технику от сети. Часто это приводится в качестве аргумента в пользу размещения розетки на стене за холодильником. Но при этом не следует забывать, что отключение электроприборов от сети – важный пункт техники безопасности бытовых приборов. Это необходимо при длительном отъезде. Производители холодильников часто прописывают в инструкциях необходимость выдергивания вилки при отключении питания. А некоторые модели и вовсе плотно прилегают к стене, не оставляя места даже для Г-образной розетки, которая используется в таких случаях.

Кроме того, Для экономии места и эффективности рекомендуется делать розетки двойными, не одинарными для каждого устройства.

Многие электрики рекомендуют высоту не менее 20 см от уровня пола. Оптимальный вариант – 25-30 см. При этом розетку можно спрятать в целях сохранения эстетики, разместив ее в специальном углублении в стене или в кухонном шкафчике. Если такие варианты невозможны, обязательно установите на розетку специальный автоматический выключатель, который позволит дистанционно отключать питание и не переживать за сохранность проводки. Еще один альтернативный метод — использование удлинителя, который можно протянуть в любое удобное место на кухне.

Типы розеток

С одной стороны, выбор на рынке электроники достаточно широк, а с другой, он ограничен рядом факторов.

Традиционная розетка известна всем, но все чаще отмечают ее неудобство, как с точки зрения дизайна, так и с точки зрения рациональности в компоновке. Однако такие розетки чаще бывают двойными, тройными, что позволяет совмещать вилки от разных бытовых приборов в одном месте.

Если в доме есть дети и животные, стоит приобрести специальные безопасные варианты.

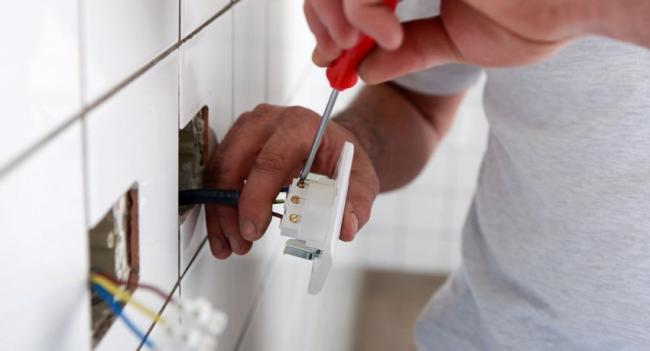

Как установить?

Если вам предстоит самостоятельно установить розетку в стену, в первую очередь узнайте, что это такое. От толщины стены зависит выбор инструментов и сопутствующих элементов. Важным моментом является то, что розетка находится в месте, которое еще не занято проводами, трубами или чем-то еще. Для этого нужно узнать их местонахождение (или проверить специальными приборами — например, металлоискателями).

Самый простой способ установить розетку на гипсокартон – для этого понадобится фрезерная насадка на дрель, с помощью которой вырезается углубление. В него вкручивается подрозетка (коробка), а после того, как она протянута проводами и соединена с клеммами, в нее вставляется розетка.

Если на кухне кирпичная стена, придется использовать перфоратор или дрель мощностью не менее 600 Вт. Также понадобятся дюбели для полнотелого кирпича – такого же диаметра, как насадка для дрели. Лучше всего брать сверло со сварным швом из специального сплава кобальта и вольфрама. Все это можно использовать для других очень прочных поверхностей (например, для бетона — распространенного материала для стен в современных квартирах).

Как установить розетку на холодильник, узнаете из следующего видео.

Как установить розетку?

Какая розетка нужна для холодильника

Розетки разделяют на несколько типов. Два из них распространены в России:

1. С-тип. Без заземления.
2. F-тип. С двумя контактами заземления — они расположены сверху и снизу устройства. Для подключения холодильника устанавливаем этот тип розеток.

По виду установки различают две категории изделий:

1. Наружные. Имеют корпус с защитой контактов. Устанавливаются на стены и поверхности — наружные розетки не требуют штробления стен. Возможно подключение сетевого провода, который не скрыт в штукатурном слое / за гипсокартоном. Их преимущество — возможность установки без серьезного вмешательства в интерьер.
2. Внутренние. Наиболее распространены. Имеют пластиковый короб, который устанавливают в стену — в предварительно подготовленные отверстия. Корпус изделий скрыт в стене. Расположение и количество розеток проектируют при прокладке электрической сети в частном доме / квартире.

Для установки холодильника подходят оба типа розеток. Внутренние имеют эстетичный вид, внешние — просты в установке. Электрическая сеть, к которой подключена розетка, должна иметь автомат УЗО. Он защищает от:

1. Перегрузок в электросети. При возникновении большой нагрузки автомат отключает подачу тока. Это происходит при одновременном подключении большого количества электроприборов либо при включении устройств, не рассчитанных на домашнюю сеть.
2. Коротких замыканий. Предотвращает возгорание проводки при ее резком сильном нагреве.

Наличие автомата УЗО уменьшает риск возникновения пожара и выхода электроприборов из строя. Защитные устройства имеют показатели:

1. Номинальной величины тока. Указывает на максимальную нагрузку, при которой сработает автомат. Различают модели на 4,5 и 6 тысяч Ампер. В квартире применяем первый тип, в частном доме — изделия, рассчитанные на 6 кА.
2. Класс — A, B, C и D. Для квартир и частных домов приобретаем изделия B- или C-класса.

Где делать розетку для холодильника?

Очень часто располагают розетку практически в самом низу, чуть выше плинтуса. Обусловлен выбор этого места тем, что большинство современных холодильников имеют в своей нижней части как бы «впадину» (нишу, изгиб) не знаю как правильно назвать, но как не назови — это идеальное, продуманное место для розетки.

А то, что холодильник придется отодвигать, чтобы отключить его от сети, производителей не волнует абсолютно. И правильно! Я думаю, что их больше заботит другой вопрос: «Зачем это делать?». Ведь возможность выключить холодильник не отключая его из розетки есть практически на каждом холодильнике (только не все об этом знают), да и так ли часто нужно размораживать современные холодильники, большинство из них не нужно вовсе.

Поэтому самое верное место, для установки розетки, это за холодильником, на высоте 20-25 сантиметров от пола.

Переехав в новую квартиру, обнаружил что в кухне розетки совершенно ни там, где требуется мне. Переделывал всю проводку. Заведомо зная где у меня будет стоять холодильник, розетку проводил по низу, в тридцати сантиметрах от пола и примостил ее сбоку от холодильника сантиметрах в пяти.

Почему я к этому пришел. Во первых — розетка в метре от пола бросается в глаза, и задеть ее чем нибудь тоже не мудрено. Во вторых к ней будет тянутся почти метр провода, который будет болтаться, и опять же кто ни будь зацепит. В третьих — сам шнур от холодильника примерно 1,2 метра длиной, над холодильником при всем желании не поставить. Розетку для холодильника специально сделал одинарную, потому как знаю что всегда без разбору норовят воткнуть что попало в любое свободное место. Не хочу что бы на пару с холодильником подключили какой нибудь прибор чувствительный к скачку напряжений.

Непосредственно за холодильник розетку ставить не стал, думаю надо вообще где это возможно, избегать установки штепсельных разъемов в труднодоступных местах. Какой бы «умной» не была техника и устройства защиты, оперативность обесточивания прибора, считаю одной из главных составляющих электробезопасности.

Источник

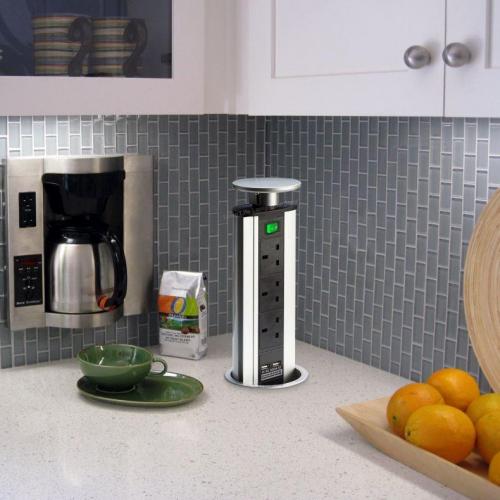

Выдвижные розетки

При наличии такой розетки, необходимость использовать удлинитель отпадает. Выдвижные модели встречаются любого положения. Отличаются повышенной стойкостью к пыли и влаге.

Розетки подобного типа особенно актуальны, когда в семье есть маленький ребенок. Потому что для него, они просто не доступны.

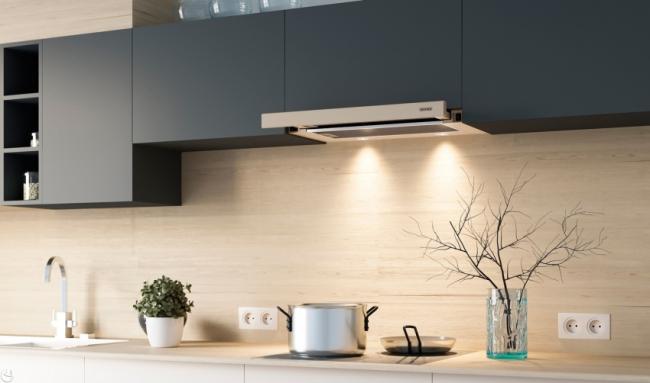

Скрытые розетки

Наилучший вариант для кухни. Установить модели данного типа можно непосредственно в столешницу или шкафчик, в любом положении.

Они оснащены пластиковыми блоками, которые надёжно защищают от попадания внутрь влаги и загрязнений.

Накладные розетки

Это стандартные модели, которые всем хорошо известны. Для их установки дробить стены нет смысла, а значит монтаж не повредит отделку стен, даже керамической плиткой

Накладные розетки не устойчивы к высокому напряжению, поэтому перед установкой важно рассчитать нагрузку

Оптимальным вариантом станет розетка с откидной крышкой, для защиты от влаги и пыли. Такие розетки, обычно заметны глазу, поэтому продумать нужно не только их расположение, но и дизайн.

Правила и нормы монтажа кухонных разъёмов

Для подключения крупной техники, потребуется наличие отдельных штекеров.
Важно следить за тем, чтобы общая мощность бытовой техники, подключенной к одному разъему соответствовала допустимым нормативам.
На кухонном фартуке разъёмы нужно располагать на высоте 15 сантиметров над уровнем столешницы.
Не следует располагать розетки над стиральной машинкой и другой крупной техникой, лучше всего монтировать их сбоку учитывая расстояние в двадцать сантиметров.
Для приборов с корпусом изготовленным из металла, необходимо предусмотреть заземление.

Розетки на кухне: расположение и этапы самостоятельного монтажа

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

1. Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
2. В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
3. Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
4. Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
5. Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

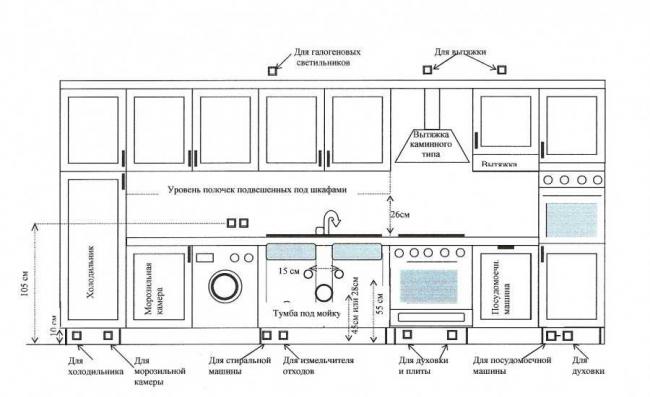

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

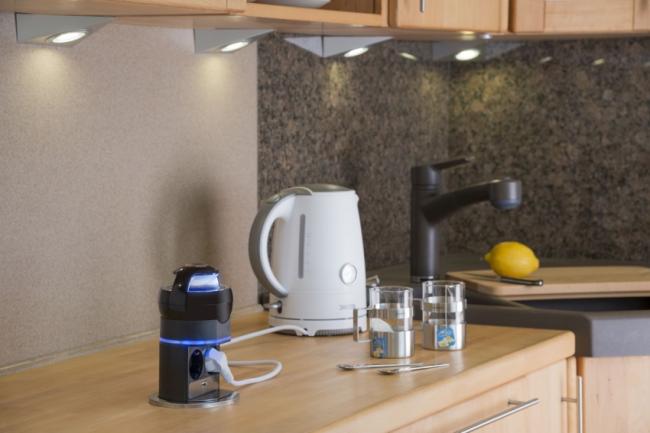

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

От чего зависит высота розетки для холодильника?

Если говорить о высоте установки точки электропитания для холодильника, то высота розетки должны быть такой, чтобы можно было легко пользоваться ею. Также следует позаботиться о том, чтобы максимально скрыть ее, ведь выключать холодильное оборудование вы будете не часто.

Однако разместить розетки можно на разной высоте и в различных местах так, чтобы длины питающего провода хватало, а само место подключения выглядело эстетично.

Если вы хотите установить розетку на видном месте, то следует позаботиться о том, чтобы она была качественной, надежной, выдерживала бы без труда высокие нагрузки и привлекательно выглядела. Под такие параметры подходят стильные розетки некоторых западных фирм, но они ощутимо дорого стоят. Если вы хотите красивые изделия, аналогичные лучшим брендам, но по нормальным ценам, то таким параметрам отвечают розетки и выключатели российской компании LK Studio.

Применение качественных материалов и новейших технологий дает возможность подключать к таким розеткам мощное бытовое оборудование. Отдельно можно выделить большие возможности по оформлению розеток этой фирмы, выпускающихся под серией LK60. Здесь у вас есть возможность выбирать не только цвет, но и материал, включая натуральные модели из закаленного небьющегося стекла, полированного алюминия или натурального дерева.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

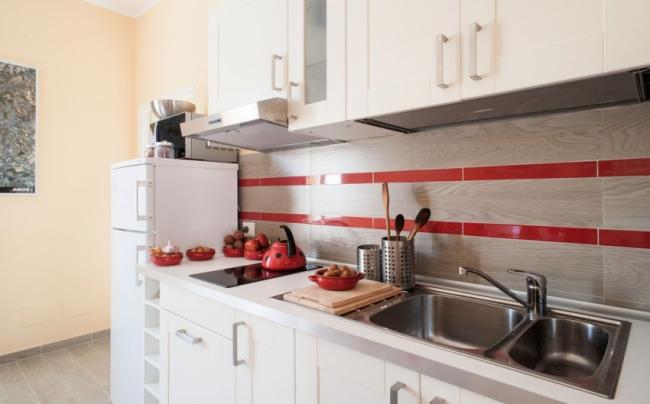

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

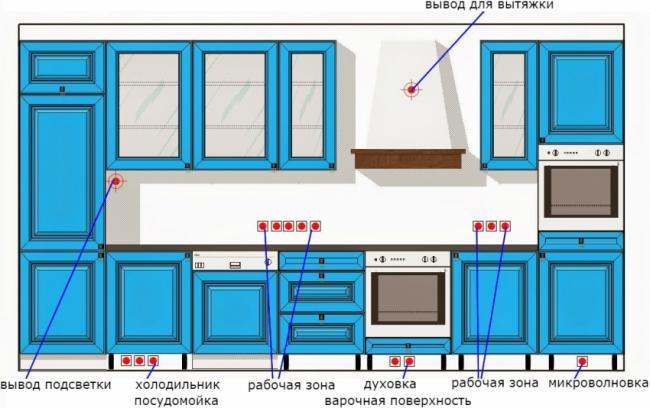

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

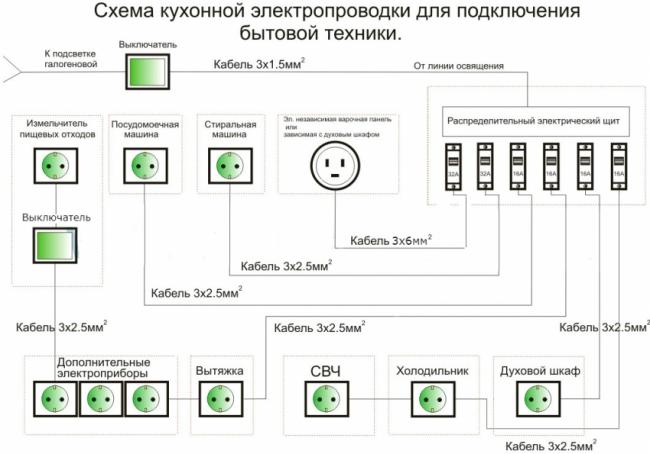

Схема кухонной электропроводки для подключения бытовой техники

Полезные советы по установке розетки для холодильника

Рекомендации от специалистов облегчают процесс монтажа электророзетки и обеспечивают удобство использования холодильного оборудования:

1. Сэкономить место на кухне помогает Г-образная вилка. Она, в отличие от классической прямой вилки, занимает минимум места и может использоваться в тех случаях, когда точка электропитания устанавливается сзади холодильной установки. Такая вилка позволяет пододвинуть холодильник непосредственно к стене.
2. Если розетка для холодильного оборудования устанавливается на этапе прокладки электропроводки, то ее желательно посадить на отдельный автомат. В этом случае у жильцов не будет сложностей с отключением питания холодильного аппарата (для отключения не нужно вытаскивать вилку из розетки). Также использование отдельного автомата удобно в тех случаях, когда жильцы собираются в отпуск или командировку и хотят обесточить всю квартиру, но оставить включенным холодильник с продуктами.
3. Чтобы избежать перегрузки линии электропитания при одновременном подключении к сети нескольких приборов, рекомендуется провести для холодильного шкафа отдельную линию. Это можно сделать на этапе прокладки проводки. Если же проводка уже сделана, то к холодильнику можно протянуть линию по поверхности стены. Соединить ее с основной проводкой можно при помощи специального шлейфа. Чтобы наружная проводка не портила интерьер, ее следует поместить в декоративный короб.
4. Степень защиты розеток для кухни должна составлять IP42 и выше. Данная маркировка означает, что в розетку не могут проникнуть частицы пыли размером от 1 мм и более, а также имеется защита от капель воды, падающих под углом 15 градусов. Если точка питания устанавливается внутри тумбы, то степень защиты должна быть IP44. Это означает, что в конструкции есть защита от брызг.
5. Электророзетка должна быть с заземляющим контактом, сила тока которого не меньше 15А.
6. На рынке представлены розетки отечественного и европейского стандарта. Они отличаются друг от друга диаметром отверстий для вилки. Для импортного холодильного оборудования, оснащающегося евровилками, рекомендуется приобретать конструкции европейского образца. Если же установлен источник питания отечественного стандарта, то для подключения оборудования с евровилкой потребуется специальный переходник.
7. Если в квартире проживают маленькие дети, то рекомендуется выбирать электророзетки, оснащенные специальными шторками, которые не позволяют посторонним объектам входить в отверстия. Также популярны конструкции со встроенным устройством защитного отключения, предотвращающим поражение человека током.

Категорически запрещено размещать розетки над мойкой или электроплитой, а также внутри шкафов с выдвижными ящиками или за корпусами встраиваемой техники. Также не разрешается использовать на кухне провода с однослойной изоляцией. Поскольку на кухне повышенный уровень влажности, изоляция проводов должно быть двойной.

Розетки на кухне ( правильное расположение ) фильм – 31

Спальня

Что касается спальни, то ориентиром установки розетки является тумбочка, стоящая возле кровати. Она необходима в этих местах для зарядки планшета или мобильного телефона. Также на тумбочку устанавливается ночник, для которого необходим отдельный выход. Нередко, здесь монтируется телефонная розетка. Высота установки по евростандарту – 30 см и выше.

Также в спальне необходимы дополнительные источники питания. Например, для подключения пылесоса или глажки вещей утюгом. А если вы хотите повесить на стену телевизор, то розетка должна находиться за ним. С эстетичной точки зрения это плюс. Сам же провод можно спрятать в пластиковый короб, который монтируется в стену. Для этого нужно предварительно проделать штробу. Также требуются розетки для подключения компьютера, принтера и другой техники.

Как рассчитать электропроводку для кухни?

Максимальная мощность электропроводки округлятся до 9 кВт. Учитывать нужно то, что электрический счетчик рассчитывается на 50 А. В данном случае может быть достаточно кабеля из меди сечением 6 мм?. Если захочется установить счетчик большей мощности, чтобы была возможность подключить нагрузку, к примеру, в 14 кВт, то понадобится кабель из меди сечением 10 мм?.

Если щиток многоквартирного дома не переведен на систему заземления ТН-С (нет нулевого защитного проводника), то можно применять двухжильный кабель. Однако рекомендуется заранее предусмотреть усовершенствование проводки, чтобы была возможность проложить трехжильный кабель.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Советы по организации проводки и автоматов

Любую работу по электропроводке на кухне следует начинать с прорисовки плана. Грамотная схема расположения розеток и разметка позволят рассчитать все параметры и исключить множество проблем.

Проводка в квартире может быть как скрытая, так и наружная, но в деревянном доме внутренний монтаж запрещён. Дерево – горючий материал, поэтому скрывать провода и иные источники возгорания нельзя.

Прокладка проводки осуществляется только при отключённом электричестве.

Кухня является помещением с повышенной влажностью и оснащена приборами с металлическим корпусом: всё это диктует установку вводного УЗО (устройства защитного отключения) в щитке. Для заземления необходимо использовать розетки со специальным контактом.

Удлинители на кухне использовать нельзя: это грозит коротким замыканием из-за случайно попавшей внутрь влаги или перегрузкой проводки.

Все перечисленные в статье крупные электроприборы обладают высокой мощностью, а некоторые из них имеют дело с водой. Эти причины напрямую связаны с тем, что монтаж должен осуществляться отдельными группами: на каждую из них в щите отводится свой автомат.

В качестве подсказок можно воспользоваться приведёнными ниже иллюстрациями с линиями распределения розеток на кухне под технику и освещение.
