Строительный пылесос своими руками из старого пылесоса, фото, видео

Список производителей СМА с разборным баком

Большинство моделей, выпущенных 50–10 лет назад, имели разборные баки. Сегодня отдается предпочтение неразборному варианту — практически все торговые марки постепенно переходят на цельнолитые конструкции. Найти СМА с разборными резервуарами становится все труднее.

Обзор брендов, выпускающих СМА с РБ:

  • ATLANT («Атлант»). Белорусская торговая марка, выпускающая узкие и полноразмерные стиралки в невысоком ценовом диапазоне — от 12 500 до 25 000 рублей. Их недорогие, но качественные модели рассчитаны на простого потребителя, который не привык разбрасываться машинками: если что-то сломается — можно починить.
  • LG. Известный корейский бренд, выпускающий фронтальные стиралки в широком ценовом диапазоне — от 18 000 до 275 000 рублей. LG — один из брендов, представляющий на рынке лучшие СМА, экономичные, функциональные, насыщенные современными технологиями. Правда, тут с заменой подшипников заминочка. Резервуар хоть и развинчивается на полубаки — поменять подшипники не получается. Компенсировать разочарование помогает дешевая замена заднего полубака — ее производят сертифицированные центры.
  • AEG. Немецкий бренд, выпускающий СМА не ниже среднего класса. Диапазон цен — 32 000–100 000 рублей. В ассортименте — вертикальные и фронтальные модификации, в том числе и встроенные.
  • Samsung. Корейский производитель «Самсунг» славится инновациями. Многие его модели управляются со смартфона. На российском рынке представляет модели от 16 000 до 80 000 рублей.
  • Electrolux. Эта шведская торговая марка представляет аппараты всех типов — у «Электролюкс» есть фронтальные и вертикальные, узкие и полноразмерные, встраиваемые и отдельно стоящие СМА. Нижний ценовой порог — 20 000 рублей, верхний — 140 000 рублей.
  • Gorenje. Словенская фирма, у которой кроме обычных вертикальных и фронтальных машинок есть еще стиралки с дополнительным резервуаром — они могут работать без подключения к водопроводу. Стоимость — от 16 000 до 30 000 рублей.
  • Siemens. Среди продукции этого немецкого бренда есть фронтальные аппараты по 20 000 и по 120 000 рублей. В ассортименте много модификаций узких и полноразмерных версий. Есть также встраиваемые модели.
  • Haier. Крупный китайский производитель, выпускающий аппараты всех ценовых сегментов — от 20 000 до 120 000. Haier предлагает СМА с боковой загрузкой. Необычная модификация — с двумя барабанами.

У каких производителей бак не разбирается, список марок:

  • Indesit («Индезит»). Италия.
  • Ariston («Аристон»). Италия.
  • Beko («Беко»). Турция.
  • Candy («Канди»). Италия.
  • Zanussi («Занусси»). Италия.
  • Whirlpool («Вирпул»). США.
  • ARDO («Ардо»). Италия.

В стиралках марки Bosch встречаются оба варианта. СМА серии WAA имеют неразборную версию, WAE — разборную. Стиральная машинка Bosch WLG представлена двумя видами моделей

Покупая «Бош», следует быть особенно внимательным, если вопрос внутреннего строения имеет важность для покупателя

Правила выбора

Разыскивая промышленный пылесос, мастера предъявляют к нему определенные критерии. У каждого они свои, но есть и несколько общих аспектов, которыми мы готовы поделиться с вами.

В первую очередь – правильное место покупки. Технику для борьбы с пылью и строительным мусором лучше приобретать в специализированном магазине или отделе супермаркета. Только там есть гарантия покупки качественных приборов. На рынке существует опасность получения контрафактного оборудования либо же самодельных агрегатов без должных гарантийных документов.

Следующим критерием является класс загрязнений, на который рассчитан прибор. Всего их 4 – L, M, H, ATEX. Нижайший класс L пригодится для уборки легкого мусора и пыли. Для бетонных и других безвредных отходов нужны фильтры класса M.

Пылесос для столярной мастерской своими руками

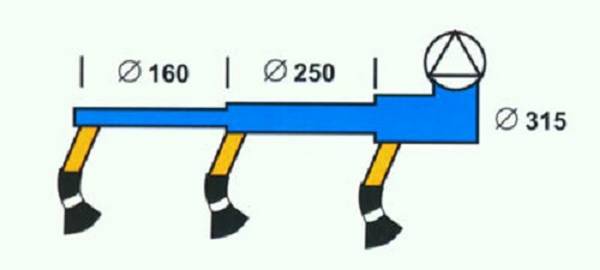

Электроинструмент в мастерской — постоянный генератор опилок и стружки. Их количество зависит от частоты и объёмов работ и часто превышает возможности строительных пылесосов. Самодельные же устройства имеют одно большое преимущество. Их мусоросборники могут быть именно той величины, которая требуется мастеру.

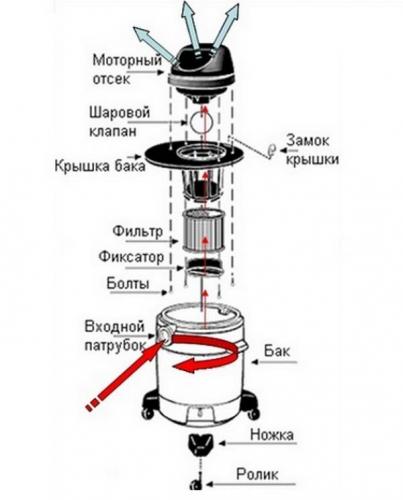

Схема

Процесс самостоятельного моделирования и сборки пылесоса состоит из нескольких частей:

  1. Ёмкость. В качестве резервуара для мусоросборника можно использовать любую лёгкую бочку без сужений вверху, или же соорудить его самостоятельно. Для этого используют толстостенную фанеру, из которой выполняют каркас. Для дальнейшего заполнения применяют сотовый поликарбонат. Независимо от того, самостоятельно выполнен мусоросборник или нет, внутри должно быть кольцо, которое не даст ёмкости деформироваться во время работы устройства.
  2. Сепаратор. Корпус конструируют также из прочной фанеры или ДСП, с использованием фрезерного циркуляра. Стенки выполняют из фанеры, с толщиной стенок 3–4 мм. Для изготовления патрубка можно использовать сантехтрубу на 50 мм. В боковое отверстие сепаратора, по касательной поступает воздушный поток с механическими отходами и пылью, после чего центробежная сила проталкивает их через прорезь внутрь бочки.
  3. Поверх сепаратора выставляют крышку с отверстием и устанавливают фильтр, в качестве которого можно использовать фильтрующий элемент от инжекторного ВАЗа.
  4. К крышке корпуса системы фильтрации закрепляют двигатель от пылесоса. Рекомендуется сохранить на нём демпферное кольцо, которое значительно понизит шум и вибрации в процессе функционирования устройства.
  5. Дополнительно устанавливают выключатель и розетку для инструмента.
  6. Корпус выставляют на основание с колёсами, для удобства передвижения.

https://www.youtube.com/watch?v=v-2GJVNAWyc

Самостоятельное изготовление промышленных пылесосов — дело достаточно кропотливое и требует определённых навыков. Однако, существует и множество положительных моментов. В первую очередь, это существенная экономия ваших денежных средств, поскольку такие устройства не требуют особых затрат на детали и материал. Также, важным фактором являются их технические характеристики — при выполнении пылесосов своими руками, можно установить необходимый фильтр и выбрать объём мусоросборника.

Больше интересной информации по данной теме вы найдете в разделе нашего портала «Ремонт».

Как изготовить промышленный пылесос своими руками

Один из видов такого аппарата своими руками можно изготовить на основе модели «Урал ПН-600».

Материалы и инструменты:

  • «Урал ПН-600»;
  • болгарка;
  • патрубок длиной 20 см и диаметром 4 см;
  • пластиковое ведро (можно из-под краски), у которого плотно закрывается крышка и обязательно есть ручка;
  • скотч;
  • изолента;
  • дрель;
  • саморезы;
  • клей;
  • бинт.

Инструменты для изготовления строительного пылесоса.

Для начала нужно доработать мусоросборник пылесоса. Для этого возьмите отвертку, открутите колеса с самого дна и заклейте отверстия скотчем.

Отверткой откручиваете шильдик и скотчем заклеиваете отверстие.
Дальше понадобится болгарка, с помощью нее удаляют заклепки и защелки, но не забудьте до этого шага снять фиксаторы с пружин. И устанавливаете заглушку, перемотанную изолентой.

В днище нужно будет просверлить отверстие размером около 43 мм.

Из уплотнителя вырезают прокладки толщиной 4 мм.
Начинают формировать аппарат.

В переделанный мусоросборник складывают прокладку, крышку ведра и центрирующий парубок.
Берут дрель, двухмиллиметровым сверлом проделывают первые отверстия и фиксируют крышку саморезами (размером 4,2х10 мм).

Теперь нужно сделать отверстие снаружи для всасывающего патрубка, для этого его намечают примерно под углом в 10-15 градусов.
И ножницами по металлу начинают вырезать отверстие.

Крепят патрубок и закрепляют саморезами.
Чтобы все было герметично и идеально, берут обыкновенный бинт и пропитывают его клеем «Титан» или «Дракон», обматывают вокруг патрубка.

Если вы не используете пылесос, то всегда накрывайте его чехлом или тряпкой, чтобы он не покрывался пылью.

Изготовление «Циклона» из ведер: пошаговая инструкция

Подготовив материалы и инструменты, далее надо приступать непосредственно к созданию изделия. Чтобы сделать самодельный «Циклон» из ведер, нужно выполнить следующие этапы:

  1. Изготовить цилиндрическую часть. Для этого надо срезать ножницами по металлу верхнюю часть пятилитрового ведра. В результате должна получиться емкость в виде небольшого конуса.
  2. Перевернуть полученную деталь и поставить на фанеру.
  3. Обвести маркером емкость.
  4. Отметить циркулем дополнительную окружность, радиус которой должен быть на 3 см больше предыдущей.
  5. Прорезать внутри кольца 50-милиметровой коронкой два отверстия.
  6. Нанести контур фигурного элемента (вставки) и вырезать его лобзиком. Результат работ — две детали будущего фильтра, изготовленные из фанеры. Роль вставки — формировать направление потока воздуха внутри устройства.
  7. Приложить кольцо к обратной стороне крышки 10-литрового ведра и выполнить маркером обвод.
  8. Вырезать середину по намеченным линиям.
  9. Просверлить отверстия вверху малого ведра.
  10. Надеть фанерное кольцо на емкость. Чтобы его закрепить, нужно закрутить шуруповертом винты через дырки ведра.
  11. Наложить на фиксирующий пояс круг крышки от тары объемом 10 л бортиком вверх и закрепить его.
  12. Сделать сбоку и сверху в корпусе циклона два отверстия диаметрами 50 мм.
  13. Вырезать из листовой фанеры квадрат, в котором необходимо выполнить аналогичный проем.
  14. Положить рамку на крышку корпуса фильтра, совмещая при этом отверстия. Крепится указанная деталь винтами.
  15. Установить фигурную вставку немного ниже кольца. С наружной стороны емкости надо закрутить винты, которые должны войти в тело элемента.
  16. Вставить в рамку пластиковую трубу. Главное, чтобы нижним кольцом она не доходила до фигурной вставки на 50 мм.
  17. Расширить боковое отверстие, сделанное в корпусе циклона, чтобы в результате получилась форма капли.
  18. Вклеить в полученный проем колено из ПВХ. На этом этапе пригодится термопистолет.
  19. Надеть корпус «Циклона» на большое ведро, которое является бункером для мусора.
  20. Вставить в верхний вывод шланг от пылесоса, а в боковой — гофрированную трубу для сбора пыли, опилок и т. п.
  21. Обработать все стыки силиконовым герметиком.

Самодельный «Циклон» необходимо регулярно чистить. В этом деле пригодится зубная щетка.

Как сделать водяной фильтр самому

В каждом доме найдется ненужное ведро, отрезки труб или шлангов. Если вы любитель экспериментов и готовы приложить немного усилий, то вам удастся сделать простую и дешевую доработку простого пылесоса.

Мы предлагаем несложные для исполнения варианты работы. Они не включают в себя изготовление сепаратного фильтра. Эта модификация в самостоятельном исполнении более сложна, потребует дополнительных элементов и навыки обращения с техникой. Кроме емкости под фильтр и крепежных деталей, нужно найти сепаратор, помпу и вентилятор, подходящие друг к другу по высоте и размеру.

Обратимся к более доступным способам изготовления фильтра своими руками.

Из ведра или кастрюли

Материалы и инструменты

Для работы нужно приготовить емкость на 7–10 литров

. Это может быть пластиковое ведро (к примеру, из-под краски, шпатлевки) или кастрюля. Наличие плотно прилегающей крышки обязательно.

Кроме того, понадобится 2 отрезка пластиковой трубы, ткань, хомуты для крепления, дрель, клей

Порядок работы

  • В донышке нужно просверлить отверстие по диаметру пластиковой трубы.
  • В отверстие вставляем отрезок пластиковой трубы , на которую потом будем закреплять шланг пылесоса.
  • С наружной стороны для фиксациистыки промазываем клеем ,
  • С внутренней стороны крышки трубу закрываем куском ткани, закрепляем хомутом . Ткань послужит дополнительной преградой, что уменьшит количество частиц пыли, попавшей в мешок пылесоса.
  • В боковой части ведравырезаем круглое отверстие под второй отрезок трубы.
  • Вставляем его в емкость под наклоном вниз, фиксируем клеем. На него будем крепить шланг от пылесоса с насадкой для уборки.

Воздух, выходя из этой трубы в ведро, будет биться о его стенку, закручивая сор и создавая центробежную силу. Мусор не засосется в пылесос, а осядет в воду, заранее налитую в емкость самодельного аквафильтра. Жидкости наливаем немного

. Она не должна доходить до трубы.

Материалы и инструменты

Для его изготовления потребуется алюминиевая кастрюля, 5-литровая пластиковая бутыль, которая поместится в кастрюлю, гибкий шланг и шурупы

Порядок работы

  • Чтобы облегчить конструкцию, вырезаем кастрюле дно .
  • За дужку саморезами скрепляем емкость с пылесосом в месте выхода воздуха.
  • В бутылке сверлим несколько дырок, наливаем примерно литр воды и вставляем ее в кастрюлю.
  • Один конец шланга крепим в переходник на пылесосе, а другой опускаем в бутылку.

Перед началом уборки наберите воды в ведро, подсоедините все шланги и закройте плотно крышку. После процедуры необходимо сняв крышку с ведра, вылить его содержимое, почистить и просушить емкость.

Приступайте к воплощению плана изготовления водяного фильтра только после тщательного анализа всей доступной информации и реальной оценки своих возможностей.

В этом случае процесс модернизации пройдет успешно, а вы станете владельцем современного аппарата по уборке квартиры. После доработки ваш пылесос сможет чистить не только различные поверхности в помещении, но и освежит воздух в нем.

Наверное, каждая хозяйка согласиться, что без такой важной вещи, как пылесос, в доме не обойтись. Среди великого многообразия моделей специалисты советуют , дабы получить более качественный результат уборки

Такими моделями поглощение пыли происходит более эффективно. Они в последнее время все больше начали пользоваться популярностью. Если же ваша модель не имеет устройства, где содержится вода, позволяющая проводить уборку более качественно, то не стоит расстраиваться.

Как устроен фильтр с водой

Даже если вы недавно приобрели пылесос без аквафильтра или же в вашем распоряжении есть немножко застаревшая модель, не переживайте, ниже рассмотрим, как можно сделать водяной фильтр для своей модели пылесоса своими руками.

Самостоятельный процесс

Сделать строительный агрегат для очищения комнат от сложного мусора можно на базисе старого советского пылесоса. Например, это может быть модель «Урал ПН-600».

Для задуманного понадобится такой арсенал:

  1. Обозначенная модель пылесоса.
  2. Болгарка.
  3. Элемент трубы.
  4. Ведро из пластика. Требования к нему: плотная крышка, прочная ручка.
  5. Изолента.
  6. Скотч.
  7. Дрель электрического типа.
  8. Набор саморезов.
  9. Специальный клей.
  10. Бинт (можно использовать и марлю).

На первоначальной стадии необходимо доработать конструкцию емкости для собирания мусора. Здесь понадобится отвертка. С ее помощью ликвидируются колесики. Образовавшиеся отверстия нужно заклеить скотчем.

Отвертка используется и для устранения шильдика. Участок крепления заклеивается аналогично. Перед ликвидацией заклепок и защелок требуется снять удерживающие составляющие с пружин. Устранив их, поставьте заглушку. Ее обмотайте изолентой.

В днище нужно сделать отверстие. Нужный диаметр – 4,3 см. Используется дрель. Здесь понадобятся прокладки. Плотность их стенки – 4 мм. Для их создания применяется уплотнительный материал.

Это был спектр подготовительных действий. Далее можно начинать сборочный процесс.

Используемые элементы и материалы согласно проектированию располагаются следующим образом:

В преобразованную емкость для мусора ставятся патрубок, крышка, а также патрубок.

В дрель вставляется сверло, диаметр которого составляет 2 мм. Этим инструментом высверливаются отверстия. Крышка фиксируется саморезами. Их оптимальные параметры — 42 х 1 см.

После чего потребуется отверстие для монтажа особого патрубка. Он еще называется всасывающим. Здесь применяются ножницы по металлу. После монтажа патрубок фиксируется с помощью саморезов.

Между этим элементом и корпусом получается соединение, которое нужно герметизировать. Применяется простой бинт или марля, только их нужно пропитать клеем. Подходящие марки клея — «Титан» и «Дракон».

Когда будете оставлять созданный аппарат на хранение, ни в коем случае не накрывайте его. Следствием этого может стать проникновение пыли на аппарат.

Изготовление строительного пылесоса дома

На самом деле сделать самодельный пылесос для уборки большого количества мелкого мусора и пыли несложно. Для этого конечно потребуется домашний бытовой пылесос, а также дополнительно несколько несложных изделий, можно б/у, которые всегда найдутся в доме.

Главная задача – создать устройство для эффективной уборки. Одно из основных требований к такому прибору – полная герметизация стыков и соединений. И это можно обеспечить, используя герметики разного назначения.

Как обычный аппарат превратить в промышленный

Домашний пылесос не способен собрать много мусора, потому что его объема не хватает. При этом сам агрегат не рассчитан на требуемую мощность, с помощью которой собирается, к примеру, пыль при штроблении стен под трубы или электропроводку.

В этом плане промышленный и мощнее, и у него большой объем пылесборника. Но, если с мощностью еще можно как-то разобраться, то с маленьким пылесборником не поработаешь. К тому же не каждый его вид может выдержать нагрузки мелкого мусора. К примеру, тканевой мешочек. Он просто забьется и перестанет пропускать через себя воздух. Чистить его бесполезно, особенно, если внутрь попала пыль с повышенной влажностью.

Поэтому к домашнему аппарату надо изготовить самодельный пылесборник. Вариантов здесь немного.

Правила уборки после ремонта

Чтобы быстро и эффективно сделать уборку после ремонта, придерживайтесь следующих правил:

  1. Сначала вручную уберите крупный мусор: части мебели, осколки кирпичей, куски линолеума. В первую очередь избавьтесь от опасных отходов.
  2. Затем уберите клей, цемент и краску.
  3. Пропылесосьте все поверхности, включая пол, стены и углы.
  4. После сухой уборки переходите к мойке. Тщательно помойте полы, используя соответствующие моющие средства. Протрите стены влажной тряпкой. Для удаления подсохшей краски можно использовать спирт.
  5. Когда закончите обрабатывать поверхности, можно помыть окна и расставить мебель.

Все этапы следует выполнять в правильной последовательности, иначе продолжительность уборки существенно возрастет.

Рабочий вариант строительного пылесоса из бытового

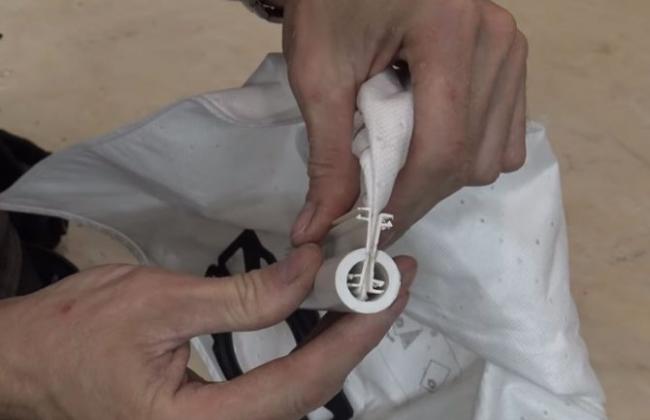

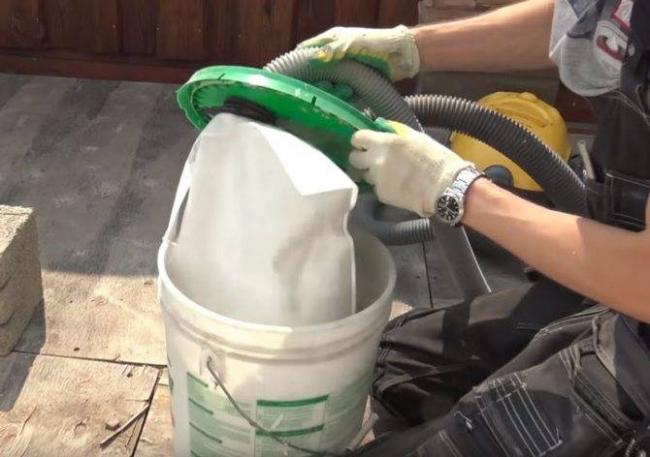

Главный дополнительный элемент здесь — фильтр мешок из нетканого материала. Очень хорошо подходят экземпляры от фирмы Керхер — артикул 2.863-006.0

Вообще-то этот фильтр одноразовый. Ваша задача сделать из него многоразовый элемент.

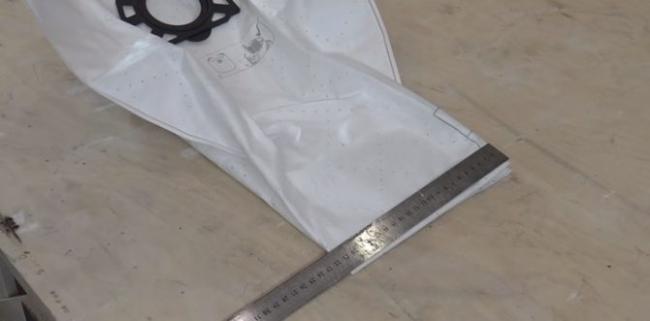

Для этого разрезаете его нижнюю часть и немного складываете ее, чуток уменьшая ширину (до 22см).

Далее эту нижнюю часть нужно закрыть специальной закрывашкой. Изготавливаете ее из двух элементов пластикового кабельного канала и куска полипропиленовой трубы.

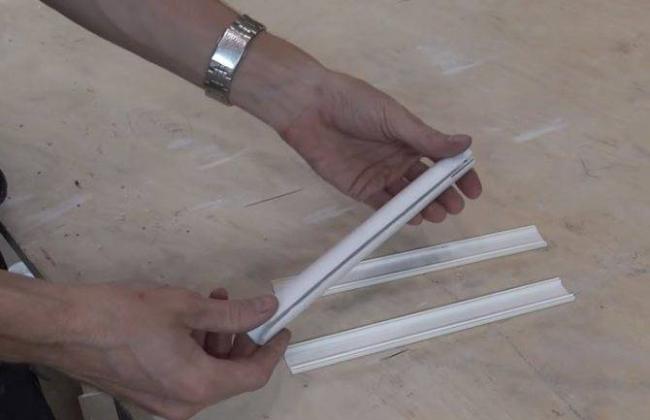

Трубку распиливаете вдоль, с шириной прорези примерно в 5мм.

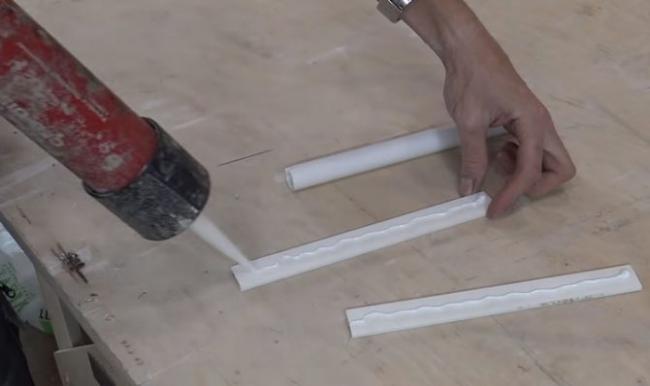

Далее все просто. Намазываете клеем крышки.

Прикладываете их тыльной стороной к ткани в нижней части.

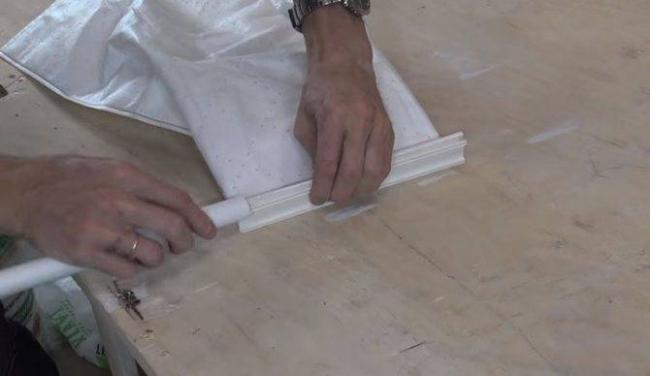

После чего вдеваете через прорезь подготовленную трубку.

В итоге из одноразового у вас получился многоразовый фильтр мешок. Причем гораздо большего размера чем тот, что установлен внутри бытовой модели.

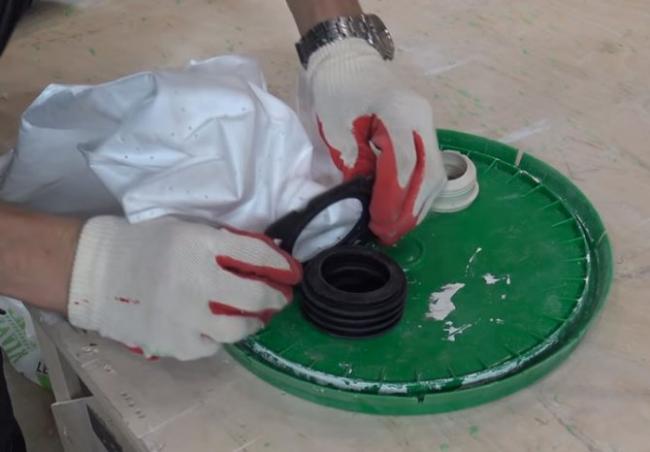

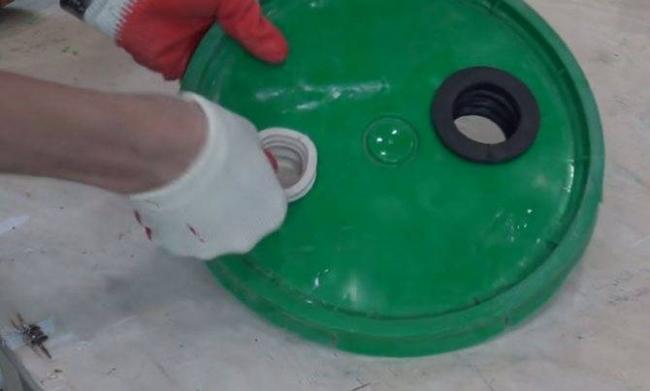

Далее проделываете уже ранее рассмотренные этапы по модернизации ведра. В крышке просверливаете отверстия и вставляете в них резиновые гофропереходники.

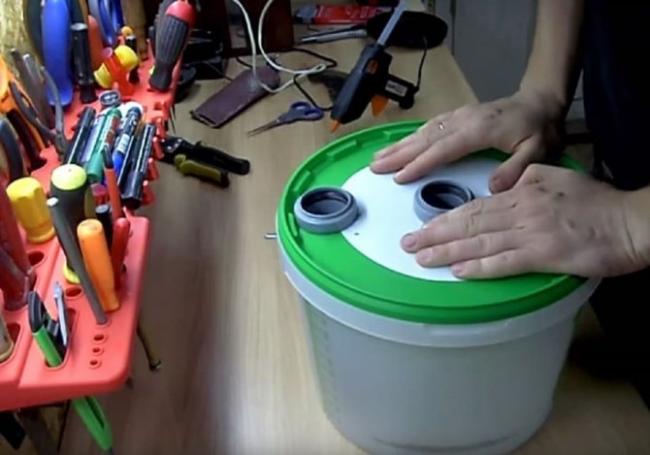

Одно будет для подсоединения фильтр-мешка, другое — для шланга.Размеры подбирайте по диаметрам своих девайсов.

Здесь можно обойтись без фановых труб и уголков. Далее одеваете пластиковую вставку от многоразового фильтра на переходник.

Осталось плотно закрыть крышку на ведре. Конструкция готова к работе.

Она хоть и похожа, но отличается от вышеприведенного первого варианта. После того как вы включите агрегат и начнете засасывать мусор, именно самодельный многоразовый пылесборник и будет собирать в себе всю гадость и грязь.

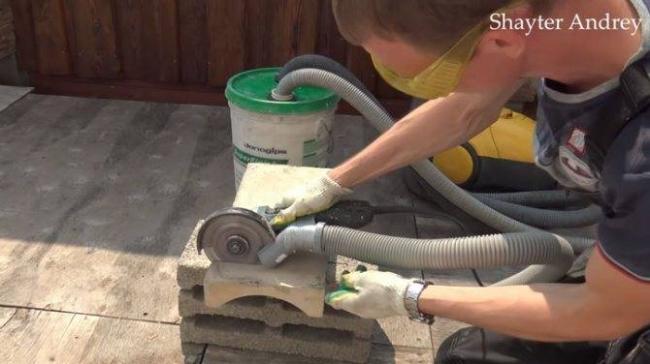

Пыль не будет летать вокруг как в предыдущем случае. Наоборот, данный мешок от потока воздуха будет раздуваться внутри ведра.

Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть пропущены циклоном.

Однако не забывайте про забивание стенок у многоразового фильтра и уменьшение тяги охлаждающего потока воздуха. Чтобы не спалить двигатель бытового пылесоса, необходимо осуществить еще одно мероприятие.

Пылесос своими руками для гаража

У многих автолюбителей и не только, есть гараж, который периодически нуждается в уборке. Бытовой пылесос в таких случаях не всегда может справится с количеством мусора, а приобретение специального строительного пылесоса — удовольствие не из дешёвых. В этом случае соорудить пылесос для гаража можно своими руками.

Схема

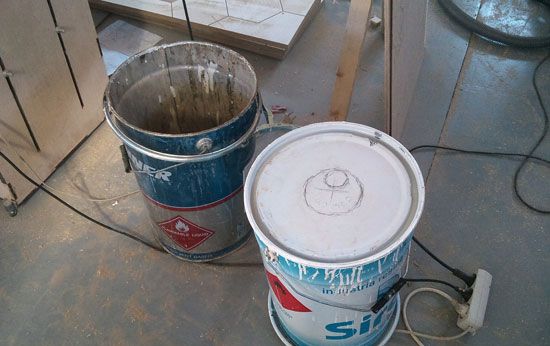

Выполняется самодельный пылесос из двух вёдер (можно использовать обычные тонкостенные ёмкости из-под краски). Внутри каждого ведра устанавливают предохранительное кольцо, которое будет препятствовать их сжатию под воздействием вакуума. Кольца могут быть выполнены из фанеры, толщиной 12–15 мм. При этом их диаметр должен соответствовать размерам ёмкостей, а ширина составлять около 10 мм.

Крышку нижнего ведра прикручивают ко дну верхнему, не забыв предварительно нанести между ними слой силикона. Затем просверливают отверстие, диаметром от 40 до 70 мм.

В стенке нижней ёмкости проделывают отверстие под шланг. При этом, воздушный поток должен быть направлен вдоль стенки, что даст возможность сработать циклонному эффекту. На второй крышке размечают и вырезают отверстие под турбину. Расположение турбины должно быть смещено несколько в сторону. Это объясняется размещением фильтра — он закрепляется шпилькой, которая находится именно по центру. Двигатель можно использовать любой, в том числе от старого бытового пылесоса. Обычно, это турбины из “Бурана”, который имел широкую популярность в своё время и его можно было найти практически в любом доме. Прикрепляют его к крышке с помощью хомута из проволоки (поскольку прикрутить возможности нет), а также не забывают о слое силикона для герметизации.

Фильтр также ставят любой. В случае с 25-литровыми вёдрами из-под краски, оптимальным вариантом станет фильтр, чей диаметр не превышает 250 мм и длинной до 430 мм. В качестве крышки моторного отсека могут выступить ведро небольшого размера. Кнопкой включения — обычный выключатель света. Также потребуется основание, на котором будет установлено самодельное устройство. Им может стать фанерная опора на колёсах.

Как разобрать стиральную машину?

Разборка стиральной машины включает в себя несколько шагов.

Отсоединение верхней панели. Для этого необходимо открутить винты при помощи крестовой отвертки, после чего одной рукой взяться за заднюю панель, чуть приподнять и второй рукой в это время переместить ее назад. Как только вы почувствуете, что панель больше не зафиксирована — можно ее свободно снимать.

Отсоединение блока управления. Для начала нужно снять емкость для стирального порошка, после чего можно заняться демонтажом ящика распределителя. Для этого необходимо открутить все винты правой рукой, захватить блок управления, а левой потянуть панель под углом 90 градусов. В результате этих манипуляций панель отсоединится от правого крепежа и ее можно будет повернуть на 180 градусов, после чего повесить на боковине СМА.

Снятие сервисной панели. Это можно сделать при помощи пластикового или деревянного ломика. Извлечение центральной панели происходит вместе с окном. На этом же этапе можно вытащить разъем, выполняющий функцию блокировки двери.

После этого останется только снять заднюю стенку, ТЭН, а в самую последнюю очередь — барабан. Его извлекают из машинки вместе с мотором.

Держатель для краскопульта

Распылитель краски является важным помощником в проведении различных работ. Однако, поскольку процесс может быть достаточно длительным и требовать перерывов, такой инструмент как держатель для краскопульта, будет играть роль необходимого инструмента. Он поможет не только ставить распылитель аккуратно, не расплёскивая краску, но и обеспечит его безопасное хранение.

Для того, чтобы изготовить держатель для краскопульта в домашних условиях потребуется:

  • кусок проволоки (лучше изначально взять с запасом — около 1,7 м);
  • любая круглая деталь (для формирования «рожек»), например часть от подшипника;
  • плоскогубцы;
  • скотч.

Конструирование включает в себя следующие этапы:

  1. Первым делом у куска проволоки определяют середину, после чего в это место ставят круглую деталь и делают рожки устройства, которые затем формируются с помощью плоскогубцев.
  2. Фиксацию всех элементов выполняют с помощью скотча. В процессе изготовления правильность формы проверяют, устанавливая краскопульт в держатель.

Строительный пылесос с водяным фильтром

Перед тем как сделать пылесос с водяным фильтром, необходимо разобраться, как работает этот тип фильтрационного элемента.

Принцип действия заключается в том, что воздушный поток с пылью вращается по спирали и касается водной глади. Вода заливается предварительно в пылесборник. То есть получается, что система работает не только по технологии сбора мусора с помощью циклона, но и дополнительно по принципу увлажнения воздуха, отчего пыль становится тяжелой и оседает на дно емкости в воду.

Здесь также можно обойтись обычным пластиковым ведром. Но необходимо изменить место соединения шланга с насадкой. Если в предыдущем варианте это была боковая плоскость емкости, то в этом это будет крышка ближе к краю. На фото ниже это хорошо видно.

В первое отверстие, расположенное посередине, вставляется шланг от бытового пылесоса. Во второе – сначала трубный отвод, который будет направлять воздух по внутренней стенке ведра, а к нему подключается шланг с насадкой. С обратной стороны крышки это будет выглядеть так:

Перед началом работы внутрь емкости заливается вода, чуть ниже середины высоты ведра.

Процесс изготовления


Идея собрать промышленный пылесос у меня появилась очень давно. Основное отличие промышленного пылесоса
от бытового – он рассчитан на большое количество мелкодисперсной пыли, фильтр бытового пылесоса
такой пылью забъётся за пару минут. Пример мелкодисперсной пыли – дорожная, бетонная пыль от штробления,
сверления и т.д. В заводских версиях промышленных пылесосов работоспособность достигается за счёт
применения фильтров с большой площадью фильтрующего элемента – гармошечной конструкции. В бытовых
пылесосах как правило применяется обычный мешок. Можно ещё вспомнить пылесос циклонного типа, но он
эффективно работает всё-таки только с относительно крупными частицами. Можно вспомнить центрифуги
для обогащения урана, где разделяются газы (!) с разной плотностью, но обороты там недостижимые в
пылесосе.


Схем постороения промышленного пылесоса на ютубе множество, особо уникального у меня нет, это одна из
возможных вариаций. Для постройки аппарата понадобится бочка литров на 100, лист фанеры, моторчик от
соковыжималки, крыльчатка отопителя, пара фильтров от двигателя, и шланг. Для начала от бочки отрезаем верх,
а по получившемуся отверстию вырезаем лист фанеры. В центре листа фанеры вырезаем отверстие по внутреннему диаметру
крыльчатки. Двигатель крепим при помощи самодельных кронштейнов:

Получается подобная конструкция:

Крыльчатка фиксируется на оси двигателя:

Без нагрузки двигатель работал без замечаний:

https://vk.com/video_ext.php

Однако с крыльчаткой обнаружились проблемы, нагрузка оказалась запредельной. Для двигателя была заявлена мощность в 300 Ватт.
Однако с крыльчаткой на коллекторе начиналось запредельное искрение, обороты ощутимо падали, отчего снижалась и
эффективность всасывания:

https://vk.com/video_ext.php

То есть такой вариант был нежизнеспособен, так как коллектор бы выгорел довольно быстро, да и эффективность пылесоса была недостаточной.


Поразмыслив, нашёл решение – укоротить крыльчатку. Отмерил линейкой на всех лопастях одинаковую полосу и отрезал:

Снизу добавил пластину – она не давала лопастям выгибаться и дополнительно направляла воздушный поток:

Для компенсации укорочения крыльчатки пришлось нарастить трубу:

Искрение коллектора уменьшилось до разумного уровня:

https://vk.com/video_ext.php


Далее приступаем к самому фильтрующему элементу. Здесь пригодятся использованные фильтры от двигателя.
По внутреннему диаметру фильтра подбираем пластину, к которой крепим 3 шпильки:

Также пришлось добавить куски шланга для жёсткой фиксации фильтров:

В сборе конструкция выглядит так:

Для фиксации шланга в бочке ниже уровня фильтров вырезал отверстие. Вокруг него вкрутил длинные шурупы.
Затем вставил шланг и обмазал всё толстым слоем герметика. Теперь шланг просто вкручивается. Сам шланг
внутренним диаметром 60, заказывал с Китая:

А так выглядел фильтр после первого применения пылесоса:

И сам урожай в бочке:

Небольшое видео по работе пылесоса:

https://vk.com/video_ext.php

Также на досуге замерил мощность. Была заявлена в 300 Ватт, но сразу при включении было чуть более 500:

https://vk.com/video_ext.php


По итогу я очень доволен пылесосом, так как он собирает именно самую мелкодисперсную пыль, которую другим способом не убрать.
При подметании убираются крупные частицы, мелкодисперсные частицы поднимаются в воздух и осаждаются по новой. Из недостатков
несмотря на два фильтра они забиваются пылью за примерно 1\2 гаража :), после чего ощутимо снижается сила всасывания,
что лечится доставанием фильтра и обстукивания его на улице, отчего из него вывалиется много грязи. Двигателя наверняка надолго не хватит,
ну и хрен с ним, в продаже есть двигатели от бытовых пылесосов мощностью 1,5-2 кВатта, ценой в пределах 2 тыс. руб.
Более мощный двигатель явно увеличит “межсервисный” интервал фильтра, тем не менее для уменьшения забивания фильтра планирую
добавить мелкую вертикальную сеточку. Идея в том, чтобы при её забивании стукнуть пылесос об пол, отчего налипшая мелкодисперсная пыль
будет отваливаться. Ну и само собой, надо будет сделат нормальную насадку со щёткой.

Изготовление строительного пылесоса собственными руками

Воздуховоды в схеме промышленного пылесоса.

Промышленный пылесос можно собрать собственными руками. В основе конструкции может лежать «Урал ПН-600».

Для изготовления агрегата понадобится подготовить следующие спецматериалы и инструменты:

  • «Урал ПН-600»;
  • болгарка;
  • кусок трубы;
  • пластиковое ведро с плотной крышкой и прочной ручкой;
  • скотч;
  • изоляционная лента;
  • электродрель;
  • саморезы;
  • клей;
  • бинт или марля.

На начальном этапе проводится доработка конструкции мусоросборника. Для этой цели при помощи отвертки демонтируются колесики и скотчем заклеиваются отверстия. Далее отверткой демонтируется шильдик и место крепления заклеивается скотчем.

Затем удаляются заклепки и защелки, но перед этой операцией снимаются фиксирующие элементы с пружин. После снятия фиксаторов устанавливается заглушка, перемотанная изоляционной лентой.

Схема сборки строительного пылесоса.

В днище высверливается отверстие диаметром 43 мм. Из уплотнительного материала изготавливаются прокладки с толщиной стенки 4 мм. После проведения подготовительной работы выполняется сборка агрегата.

В переделанный мусороприемник устанавливают прокладку, крышку и патрубок. Электродрелью со сверлом диаметром 2 мм проделываются отверстия и осуществляется фиксирование крышки при помощи саморезов. Саморезы лучше всего использовать размером 4,2х10 мм.

После фиксирования крышки вырезается отверстие для установки всасывающего патрубка при помощи ножниц по металлу. После установки патрубок закрепляется саморезами.

Соединение между корпусом и патрубком герметизируют при помощи обыкновенного бинта или марли, пропитанных клеем «Титан» или «Дракон». Во время хранения такого устройства не рекомендуется накрывать его тканью во избежание попадания пыли на устройство.

Превращаем строительный пылесос в моющий

Из-за условий работы, строительные пылесосы часто требуют не только умения собирать жидкость, но и способность распыления воды вместе с моющим средства. Для того, чтобы оснастить уже имеющее устройство таким функционалом, потребуется:

  • специальная насадка без щетины;
  • бачок омывателя с насосом;
  • половина крепёжного уголка;
  • трубка для подачи жидкости;
  • кнопка включения и питания для насоса омывателя.

Процесс доработки включает в себя несколько шагов:

  1. На корпусе пылесоса закрепляю половину угла, к которой, с помощью пластиковых хомутов, крепят ёмкость для моющей жидкости.
  2. К шлангу пылесоса по всей длине присоединяют трубку для подачи жидкости.
  3. Кнопку крепятя на ручку телескопической трубы — именно она будет включать насос.
  4. Питание насоса осуществляется с помощью аккумулятора, соединённого последовательно, что избавит от лишних проводов.
  5. Перед началом уборки, в ёмкость заливают воду, а при необходимости, предварительно добавляют в неё моющее средство.
Моющий пылесос своими руками из KARCHER WD 3Моющий пылесос своими руками из KARCHER WD 3
Ссылка на основную публикацию
Похожие публикации
