Как установить встраиваемую посудомоечную машину

Как выбрать местоположение и определить размеры посудомойки

Предварительные работы перед монтажом ПММ

Существует два варианта установки посудомойки: самостоятельная и при помощи специалистов. В первом случае вы рискуете неправильно подключить машину, во втором придется расстаться с частью семейного бюджета.

Умений одного мастера порой бывает недостаточно, приходится вызывать бригаду специалистов: сборщика мебели, сантехника и электрика.

Услуги по установке встроенной техники предлагают компании, реализующие ее. За определенную плату в назначенное время приходит мастер-универсал, проводит все работы по подключению и проверяет исправность машины

Однако, если внимательно изучить инструкцию по монтажу, продумать подключение шлангов, найти или установить дополнительную розетку, можно и сэкономить, и приобрести новые умения, выполнив все самостоятельно.

Выбор места с учетом габаритов

Важный шаг – выбор места для монтажа. Для встраиваемой модели подходят мебельные модули первого уровня, то есть шкафы, стоящие на полу.

Но если вам приглянулась компактная мини-посудомойка, то с ее установкой немного проще — такую технику можно вставить на уровне пояса или груди (для удобства обслуживания).

Существует несколько условий выбора удачного места. Если их не соблюсти, в дальнейшем можно столкнуться с проблемами подачи/отвода воды или обслуживания ПММ.

Галерея изображений

Фото из

Читайте также:

Можно ли обрезать денежное дерево? вопросы и ответы

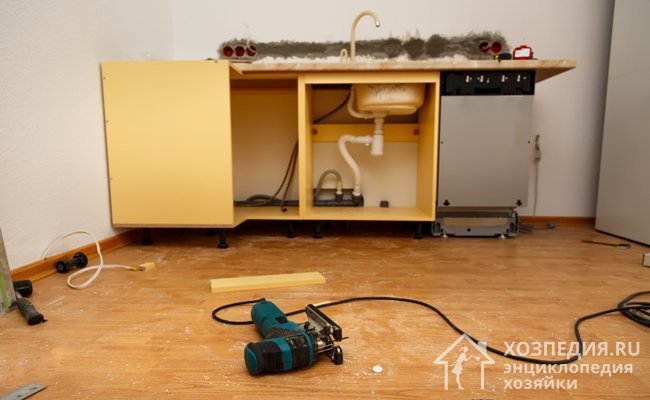

Соседний с моечным мебельный модуль – наиболее подходящее место, так как рядом располагаются узлы водоподачи и слива, поэтому легко подключить шланги. Длина шлангов не должна быть большой, иначе затрудняется подача и отвод жидкости, что нередко приводит к поломкам

Предусмотрительные хозяева еще на этапе планирования интерьера или ремонта задумываются о проведении нескольких розеток с заземлением для мощных бытовых агрегатов. Если свободной электроточки не найдется, придется тянуть дополнительную линию

Машина должна свободно размещаться внутри мебельного модуля, с запасом 5 см с каждой стороны – более точные сведения указаны в инструкции. Стенки шкафа должны быть прочными и выдерживать крепежные элементы и вес посудомойки. Задняя стенка не предусмотрена

Не стоит надеяться на то, что машина монтируется раз и навсегда. Рано или поздно потребуется замена деталей, переподключение шлангов или чистка некоторых элементов. Поэтому установку производят таким образом, чтобы возможный демонтаж был легким, а доступ к коммуникациям – открытым

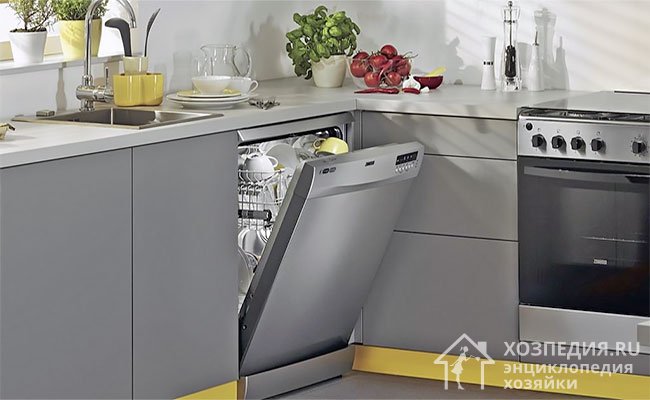

Встроенная посудомойка рядом с мойкой

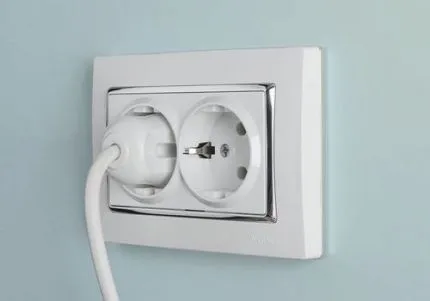

Отдельная розетка с заземлением для посудомойки

Соответствующий шкаф под габариты посудомойки

Обслуживание посудомоечной машины

Много сложностей по монтажу возникает, когда посудомойка интегрируется в уже установленный кухонный гарнитур. Приходится подгонять по размерам шкафы, а иногда демонтировать и переделывать часть мебели.

Читайте также:

Проведение генеральной уборки в медицинских учреждениях

Рекомендуем позаботиться о месте для монтажа еще перед покупкой мебели. Это касается и остальной бытовой техники, требующей встраивания. Обычно сначала выбирают понравившиеся модели, а при составлении эскиза гарнитура учитывают их расположение и точные размеры. Рекомендации по выбору встраиваемой посудомойки мы привели в этом материале.

Подготовка инструментов и материалов

Производители встроенных ПММ иногда перечисляют в инструкции, какие инструменты могут пригодиться в процессе монтажа. Однако они рассчитывают на то, что предварительные работы уже произведены.

Если потребуются мероприятия по прокладке электролинии или врезке в трубу, то список необходимых предметов увеличится.

Для страховки и экономии времени следует запастись следующими инструментами:

перфоратор или мощная дрель;
разводной ключ;
молоток;
набор отверток, включающий плоские и крестовые;
зубило;
плоскогубцы;
лазерный уровень;
рулетка, угольник, карандаш;
шуруповерт.

Кроме инструментов, потребуются детали для подключения. Бывшие в использовании элементы применять не рекомендуется – так снизится срок эксплуатации.

Для монтажа розетки нужно купить само эл/установочное изделие, подрозетник к нему, трехжильный медный кабель, дополнительное защитное устройство-автомат.

К розетке предъявляются особые требования: она должна быть «европейского» типа, с заземлением, желательно с защитой от влаги, полностью исправная, без повреждений

Для подключения воды потребуется металлический тройник для врезки в водопровод, фум-лента, кран для отсечения воды, резиновые прокладки, хомуты или стяжки для креплений.

Читайте также:

Меренговый рулет с клубникой

Если сифон не предусмотрен для подключения еще одного сливного шланга, то его также придется поменять.

Если напряжение в сети часто дает сбои, рекомендуем приобрести стабилизатор. Его можно установить сразу на несколько устройств.

Как подключить

Перед тем как подключить машину, нужно выполнить следующие действия:

разместить прибор возле шкафа или ниши, через ходы в стенках модуля провести шланги, кабель электросети протянуть по направлению к розетке;
задвинуть посудомойку, примеряя длину шлангов;
выдвинуть устройство и подготовиться к встраиванию;
покрыть внутреннюю поверхность столешницы гидроизоляционным материалом;
края машины оклеить герметизирующей лентой;

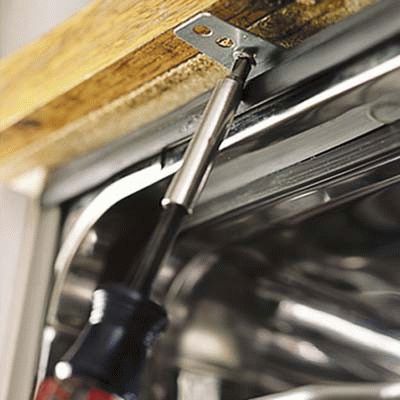

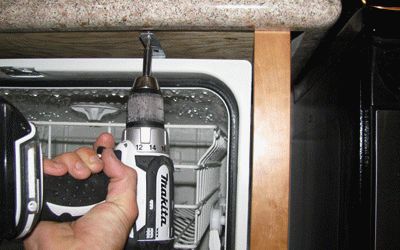

придать корпусу машины ровное положение (для этого подкручивают регулируемые ножки);
в нижней части посудомойки закрепить шумоизоляционный материл;
установить декоративные фасады.

Электричество

Посудомоечные машины оснащаются сетевым кабелем длиной 1,5 м. Расстояние от прибора до розетки не должно превышать этот показатель. Использование сетевых фильтров и удлинителей нежелательно. Мощная бытовая техника подключается к отдельным питающим линиям. Встроить кабели в стены после сборки кухонного гарнитура не получится, поэтому их прячут в короба.

Для обустройства розетки с заземлением потребуются провода толщиной 2,5 мм, автомат мощностью 16А и сама розетка. При выполнении монтажных работ подачу электрического тока в квартиру прекращают. После завершения монтажных работ проверяют правильность подключения.

Водопровод

Некоторые модели посудомоек могут подключаться к системе горячего водоснабжения, однако делать этого не рекомендуется. Правильно установить встраиваемую машину и подключить ее можно 2 способами:

Врезка в трубу. Для этого потребуется пластиковый или металлический переходник. Выбор детали зависит от материала водопроводных труб. Монтаж шарового крана обеспечивает возможность прекращения подачи воды при выполнении ремонтных работ. К полученному патрубку подсоединяют заливной шланг. Обязательно нужно устанавливать фильтр, способный улавливать частицы, образующие накипь на нагревательном элементе.
Подключение встраиваемой посудомоечной машины к смесителю. Этот способ используется для временного обеспечения подачи воды. Заливной шланг подключают вместо крана смесителя. Пользоваться сантехническим прибором во время функционирования посудомойки не получится. Этот метод может применяться только до обустройства правильного подключения к трубопроводу.

Сливное устройство

При неправильном подсоединении устройства к канализационной системе в камеру могут проникать неприятные запахи и вода. Недостаточная герметичность стыков приводит к подтеканию воды и порче напольного покрытия. Поэтому нужно тщательно продумать способ подключения машины к канализации. Чаще всего используют следующие методы:

Подключение через сифон. Считается наиболее надежными способом, препятствующим появлению неприятных запахов. Стандартный сифон заменяют тем, что имеет дополнительный штуцер, к которому подсоединяют сливной шланг. При размещении гибкой трубки следят за отсутствием перегибов. При использовании деформированного шланга насос посудомойки может выйти из строя. Место соединения стягивают хомутом.
Внедрение в канализационную трубу. Если сифон находится далеко от места встраивания, длины сливного шланга оказывается недостаточно. Удлинять гибкую трубку нельзя, это приводит к повышению нагрузки на насос. Часть канализационной трубы вырезают и заменяют тройником, к которому подсоединяют сливной шланг. Установка специального клапана препятствует проникновению неприятных запахов в камеру машины. Создание изгиба помогает избежать заброса сточных вод.

Варианты установки

От типа посудомоечной машины и выбранного для нее места зависят особенности монтажа и подключения.

Читайте также:

Потребляемая мощность кухонных электроприборов: значения, нюансы и выводы по розеткам

На столе

Компактные модели настольного типа позволяют быстро решить проблему половины сантехнических работ: можно просто закрепить сливной шланг в раковине. Хотя сама посудомоечная машина занимает не так уж и мало места на столе, в любом случае такой вариант будет лучшим решением для маленькой кухни.

Для установки достаточно найти ровную свободную поверхность и, подвести воду и слив, вставить шнур машинки в сеть.

Встраиваемая в гарнитур

Это наиболее сложный вариант установки, предусматривающий ряд подготовительных работ. Для начала необходимо приготовить саму нишу в кухонном гарнитуре, в которой будет находиться посудомойка. Стандартные модели имеют ширину 0,6 метра, а узкие – 0,45 метра. Можно ориентироваться на эти размеры еще в процессе заказа кухни и подготовить требуемую площадь заранее.

Кроме того, предварительно следует просверлить отверстия для шлангов и электрического провода.

Установка декоративного фасада производится после всех монтажных работ и подсоединения ПММ ко всем бытовым коммуникациям. Детали рекомендуем уточнить в инструкции по эксплуатации.

Отдельностоящая

Единственное требование к отдельно стоящей посудомоечной машине заключается в том, что ее нужно разместить в пределах 1,5 метров от канализации. Наличие электрической розетки рядом с устройством будет преимуществом, так как производители не рекомендуют использовать удлинители.

Автономная

Это отдельный вид ПММ, устанавливаются в частных домах в отдаленных районах, соответственно предъявляются другие требования. Для такой техники требуется особые коммуникации: бак с водой (об этом чуть ниже), септик, в идеале – генератор на 2-3 кВт.

Монтаж посудомоечной машины SC76M522RU

Прямо на сайте помещены картинки, показывающие, что минимальные размеры отсека под установку равны габаритам посудомоечной машины. Это необычно. Попробуем описать, как проводят монтаж посудомоечной машины:

Монтаж в секцию напольный. Дно отсека отстоит от стенки минимум на 4 см. Высота 60 см с допуском в большую сторону на 4 мм. Глубина составляет минимум 50 см (равна глубине посудомоечной машины). Ширина – 56 см + 8 мм допуска. Когда говорили выше, что посудомоечная машина шириной 60 см, имелась в виду лицевая панель. Непосредственно корпус на 5 см меньше.
Аналогичные требования предъявляются, если вести подключение компактной посудомоечной машины с верхней полки. Тогда чуть уменьшается допустимая высота (до 59 см + 2 мм допуска).

На схеме заботливо указаны допустимые длины коммуникаций и идущие в комплекте:

Дренажный шланг 2,2 (4,2) м.
Наливной шланг 1,45 (3,65) м.
Шнур 1,2 м.

Это влево, если смотреть спереди. В правую сторону шнур удлиняется на 45 см, шланги укорачиваются на 20 и 50 см, соответственно, для дренажной и наливной систем. Это отразит несимметричность изделия по вертикальной оси.

На сайте доступны ссылки на инструкции по монтажу. В правой части окна окошко, где заранее заботливо вбито «инструкции». Нажав на кнопку рядом, попадаем к поисковой строке, где остается ввести название модели. Инструкция по монтажу посудомоечной машины скромная, нет декоративной навесной панели. На листе бумаги просто приведены технологические этапы, обозначенные черными кружками с циферками. Перечислим кратко особенности подключения посудомоечной машины.

Приведены два типа монтажа, уже обговорённых, плюс указана комплектация изделия. Подготовительные операции действиями не считаются. Просто показаны на рисунках в выполняемом порядке, без номеров. Вначале установим защитную пластину под фронтальную часть столешницы. Убережет мебель от пара, выходящего из посудомоечной машины через щель возле дверцы. Отступ в полу отсека необходим для правильной вентиляции.

Подготовительные операции завершаются откусыванием крепежных лент шлангов и блокирующих элементов запорного клапана защиты от протечек. Потом воткнем шнур питания и шланги. На рисунке рекомендовано концы гофра сначала промыть. На картинках отмечается, что у фирмы приобретете удлинители для шлангов и шнура, указываются длины. Добавим, что указанные операции нежелательны. В комплекте идет настенный крепеж для дренажного шланга, который устанавливают не выше 80 см от пола (необходим, если изделие стоит на полу, чтобы предотвратить возврат стоков из канализации, когда ведется подключение слива посудомоечной машины).

Потом по контуру крепится рамка из декоративных планок. На рисунке показано, как правильно устанавливать элементы. Оборудование помещается в нишу. Крепление посудомоечной машины к отсеку ведется шурупами, ввинченных в боковины с лицевой стороны. Чтобы найти отверстия под шурупы, откройте дверцу.

Теперь подключаются коммуникации. Первым делом слив. На рисунке показано, что патрубок сифона минимум 17 мм в диаметре. Муфта надевается на него и затягивается специальным крепежом, идущим в комплекте. Вход в канализацию не располагают выше 0,8 метра от пола (см. условия расположения крепежной скобы для шланга).

Кран для подключения посудомоечной машины нарезан резьбой (три четверти дюйма) на длине 10 мм. Если патрубок имеет диаметр ½ дюйма, понадобится специальный переходник. На инструкции написано, что давление воды должно составлять от 0,5 до 10 бар при температуре максимум 60 ºС. Приточный кран должен обеспечивать расход 10 литров в минуту либо более.

Сегодня модно собирать своими руками водоснабжение. Детали помогут не потеряться. Электрическое подключение производите в настенную розетку с заземлением. Без этого дифференциальный автомат защиты функционировать неспособен.

Инструкция по подключению к водопроводу

Определяем место и рассчитываем габариты

Определение места и габаритов

Перед покупкой ПММ в первую очередь нужно определиться, в какой мебельной нише она будет располагаться. От этого зависит, посудомойку каких размеров придется покупать.

Лучше всего позаботиться о расположении ниш и их назначении на этапе проектирования кухонного интерьера. Для этого воспользуйтесь простым правилом: посудомоечная и стиральная машины должны находиться рядом с коммуникациями (электросетью, водопроводом и канализацией).

Удобно, когда ПММ и стиральная машина расположены по обе стороны мойки, к которой подведены все коммуникации

Разновидности и габариты посудомоечных машин

Все ПММ делятся на три вида: встраиваемые, частично встраиваемые и стоящие отдельно. Последнюю разновидность подключить к коммуникациям легче всего, так как устройство можно перемещать по кухне. Установка встраиваемой техникой будет самой сложной.

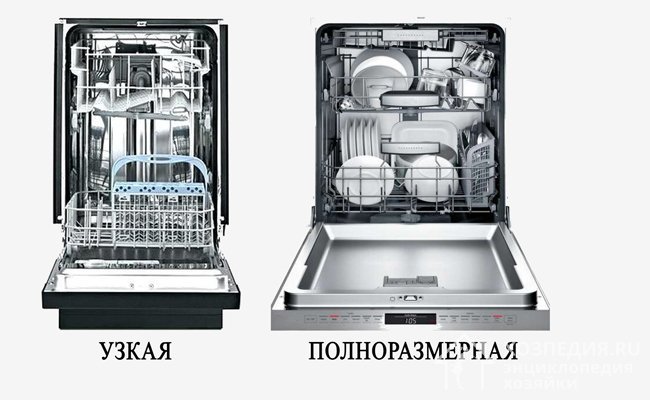

Узкие и полноразмерные встраиваемые посудомойки

Встраиваемые ПММ подразделяются на:

полноразмерные, шириной от 54 до 60 см, высотой от 80 до 86 см, глубиной от 54 до 63 см;
узкие, шириной 44–45 см, высотой 80–86 см, глубиной 54–63 см;
компактные, шириной 54–60 см, высотой 43–60 см, глубиной 49–60 см.

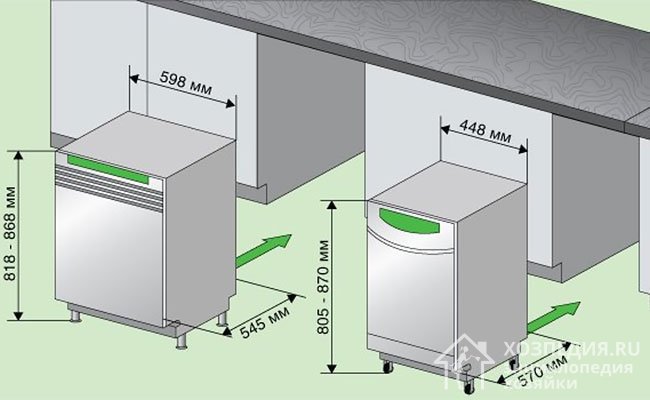

Эскиз с размерами полноразмерной и узкой встраиваемой ПММ

Как видим, встроить посудомоечную машину в готовую кухню не так просто – нужно подбирать ПММ по размерам ниши. Данные модели не имеют внешнего оформления стенок, а передняя панель нуждается в монтаже фасадной накладки (кнопки и дисплей расположены в верхнем торце дверцы). Фасад следует заказать у мастеров, которые будут делать для вас кухонную мебель.

Частично встраиваемая ПММ

Частично встраиваемые посудомоечные машины располагаются в нишах под столешницами. Панель управления у них расположена на внешней стороне дверцы. Как правило, такие модели не декорируют под фасад кухни.

Первое включение

Перед первым включением посудомоечной машины после ее подключения необходимо выполнить ряд мер предосторожности:

Убедиться в правильности и надежности всех соединений с водопроводом и канализацией.
Проверить целостность шлангов и отсутствие повреждений.
Проконтролировать наличие воды в системе и открытые краны с водоснабжением.
Визуально осмотреть машину и закрепление ее в мебели.
Загрузить посудой только нижнюю половину решеток, не перегружая.
Выбрать короткий цикл мойки без режима ополаскивания.
Наблюдать за ходом цикла и работой насоса.
Проверить качество мойки по окончании и добавить вторую порцию посуды.

Тщательная подготовка позволит избежать неполадок и обеспечит надежную эксплуатацию машины.

Плюсы настольной посудомоечной машины

Один из минусов посудомоечной машины — ее габариты. Встраиваемое устройство выглядит очень гармонично. Но его нужно покупать и устанавливать еще на стадии ремонта и обустройства кухни. Напольную машину можно поставить в любой момент. Но вопрос, куда поставить, если большая часть российских кухонь не более 10 м²? Поэтому есть оптимальный вариант — настольная посудомоечная машина.

Такая машина органично впишется в любой интерьер. Ведь на современном рынке есть немало моделей на любой вкус. К тому же, такое устройство дешевле, чем другие модификации. Если напольные и встраиваемые машины стоят 30-50 тыс. руб., качественные напольные устройства можно приобрести за 15-20 тыс. руб.

Еще одно неоспоримое их преимущество — экономия. Из-за своих скромных габаритов такая посудомоечная машина потребляет меньше воды, электроэнергии и специального моющего средства. Казалось бы, из-за небольшого размера устройства, туда не поместится много посуды. Но судя по отзывам, для семьи из 2-4 человек этого будет вполне достаточно.

Возможные ошибки

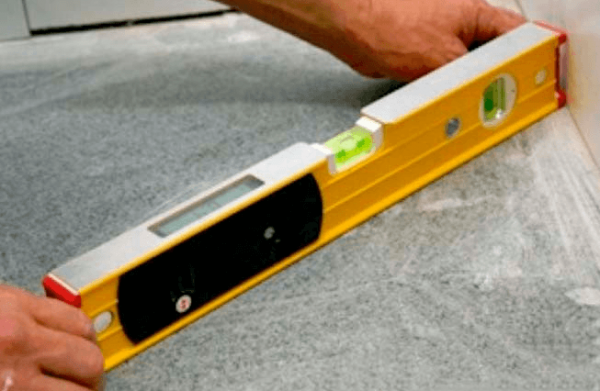

Выставлять посудомоечную машину нужно строго по уровню, поскольку многие модели известных брендов требовательны к идеально ровному основанию

Подключая посудомоечную машину, старайтесь избегать таких ошибок:

Не бросайте сливной шланг в раковину, потому что он может из неё выпасть и затопить помещение.
Нельзя подключать данную бытовую технику к горячей воде, потому что её качество за счёт наличия различных примесей значительно хуже, чем у холодной.
Прежде чем приобретать понравившуюся модель для своей кухни, измерьте мебель. Возможно, габариты прибора не впишутся в отведённое для него место.
Машинка обязательно должна иметь заземление, иначе во время работы она будет бить током.
Не проводите монтаж техники вплотную к стене, оставьте хотя бы 50 мм для циркуляции воздуха.
Выполняйте установку и подключение конкретной модели только согласно прилагаемой инструкции.
Следите за тем, чтобы автомат электрического счётчика, ведущий к машинке, имел мощность не ниже, чем у бытового прибора.
Подключение к одной розетке сразу нескольких мощных приборов может стать причиной возгорания или короткого замыкания.

Выбор места и покупка компонентов

Подготовительные работы перед монтажом ПММ

Подвод электричества

Основную мощность в посудомойке потребляет трубчатый электронагреватель (далее также – ТЭН), подогревающий воду до нужной температуры. Во время его работы ПММ потребляет от 2 до 3 кВт электроэнергии. Вы можете узнать об этом из технической документации или увидеть этот параметр на наклейке, расположенной на корпусе машины (см. фото ниже).

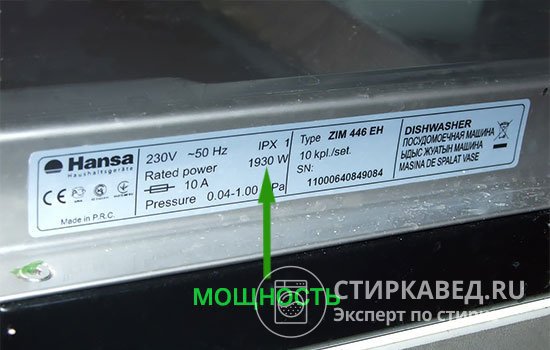

На этикетке указана мощность компактной ПММ марки Hansa – 1,93 кВт

В соответствии с данными показателями розетка должна выдерживать ток не менее 16 А. При этом ее необходимо расположить в месте, к которому есть свободный доступ. Есть два варианта размещения: немного выше мебельной столешницы (в случае со встроенной ПММ) либо в соседней нише, при этом расстояние до мойки должно быть не меньше 0,5 м (из-за возможного попадания воды). Обязательно должно быть соблюдено еще одно правило: розетку следует расположить не далее 1 м от посудомойки.

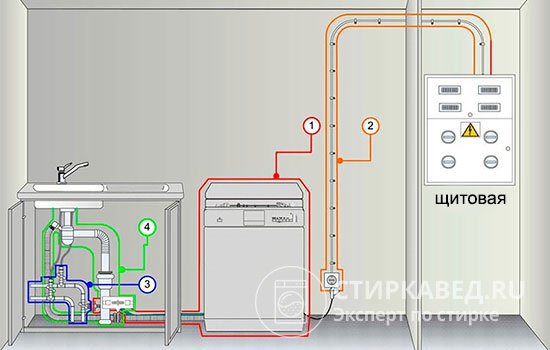

Идеальный вариант расположения коммуникаций изображен на рисунке ниже, где:

Корпус ПММ.
Зона соединения с электрической сетью.
Участок соединения ПММ с водопроводом.
Зона слива в канализацию.

Схема правильного подключения посудомойки к коммуникациям

К розетке от распределительного щитка должна идти выделенная линия. Если она не проложена, а в квартире уже сделан ремонт, пустите провод по стене и закройте его декоративным коробом. При этом внешний вид интерьера не пострадает. Эту же линию можно использовать для подключения стиральной машины, при условии, что она не будет включаться одновременно с ПММ.

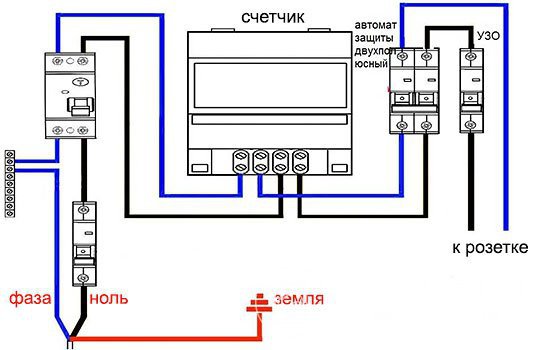

Один из вариантов подключения посудомоечной машины к электросети

Для монтажа нужно использовать кабель с многожильными медными проводниками (к примеру, марки ВВГ-нГ-Ls) с сечением 2,5 мм2. Обязательно должно присутствовать устройство защитного отключения (далее также – УЗО), наряду с автоматами, срабатывающими при токе 16 А. Кстати, УЗО и автоматические выключатели можно заменить одним дифференциальным автоматом.

Необходимость установки данных устройств связана с тем, что существует опасность короткого замыкания электросети водой и поражения людей электрическим током.

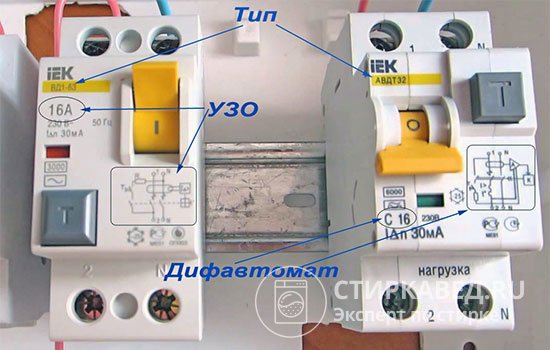

УЗО и дифференциальный автомат

Параметры защитного устройства: 25 А, ток отключения – 10 мА. Можно использовать УЗО на 16 А и 30 мА тока утечки. Подключение выполняется одинаково для ПММ самых разных торговых марок: Bosch, Siemens, Electrolux, Indesit, Whirpool и других.

Как установить посудомоечную машину: выбор места

Перед тем как приступить к монтажу посудомоечного агрегата, необходимо определить место, в котором он будет располагаться. При этом стоит учесть несколько важных моментов. Проще всего подобрать место для моделей, которые интегрируются в кухонный гарнитур. Такие приспособления чаще всего монтируются в мебельные модули, которые относятся к первому уровню (напольные шкафы). Под посудомойку должна быть выделена зона, имеющая небольшой запас места.

Компактные модели при желании можно встроить в таком месте, до которого будет удобнее всего добираться. Их можно располагать на уровне груди в мебельном гарнитуре. Ошибки при выборе расположения ПММ зачастую приводят к сложностям с эксплуатацией и обслуживанием, поэтому в первую очередь необходимо отталкиваться от типа посудомойки и особенностей конкретного устройства. Это позволит интегрировать его в кухонный ансамбль максимально гармонично.

Самым подходящим местом для установки посудомоечного агрегата является модуль, располагающийся по соседству с раковиной. Это довольно логично, так как в этой зоне концентрируются все водопроводные и канализационные узлы, которые необходимы для подключения ПММ. Выбрав это место, проблем с подсоединением шлангов ко всем необходимым коммуникациям не возникнет.

Модуль, располагающийся по соседству с раковиной считается самым подходящим местом для установки посудомойки

Лучше всего для быстрого встраивания подходят модели зарубежных производителей (например, Electrolux). Установка посудомоечной машины часто сопровождается разнообразными мелкими неудачами. Гораздо чаще возникают проблемы, если необходимо подобрать место для посудомоечного агрегата в готовом гарнитуре. В такой ситуации остается только одно – подогнать габариты мебели под размеры устройства. Если сделать этого не получится, то тогда придется проводить демонтаж отдельных модулей кухонного ансамбля.

Таким образом, самое важное правило – заранее подобрать подходящее место, в котором будет размещаться посудомоечный агрегат. Это правило касается не только посудомоек, но и другой кухонной техники

Эскиз кухонного гарнитура должен составляться во вторую очередь.
