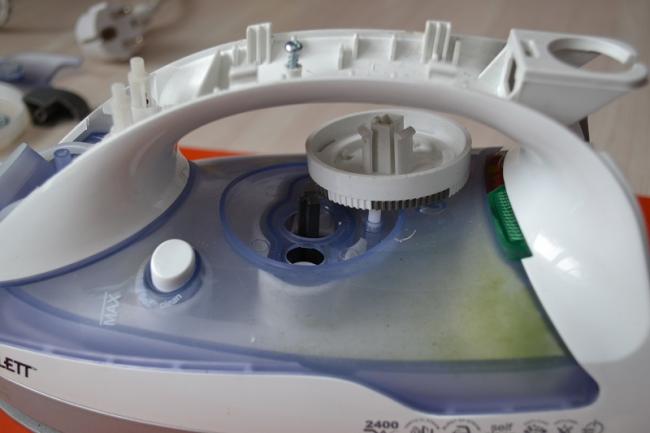

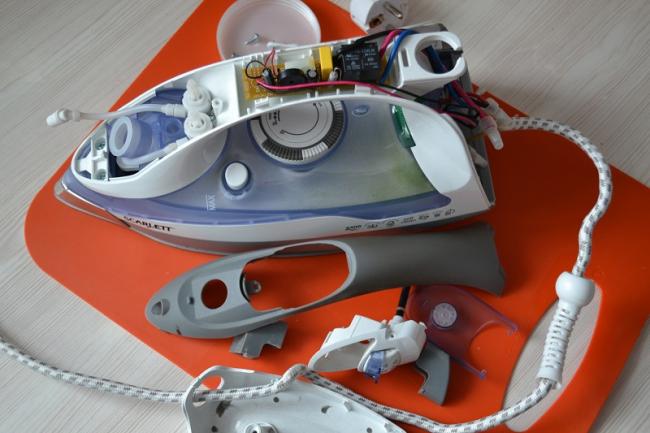

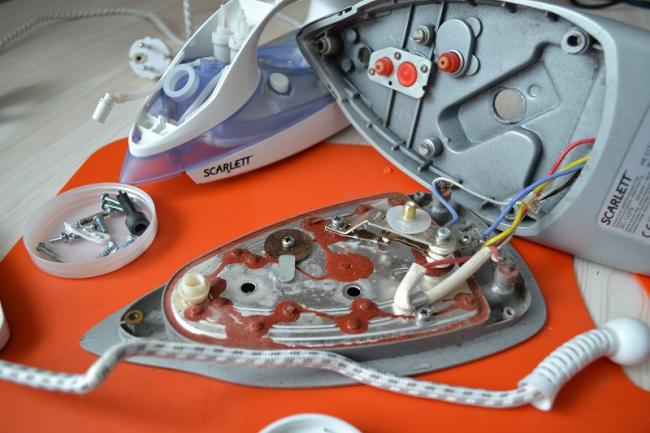

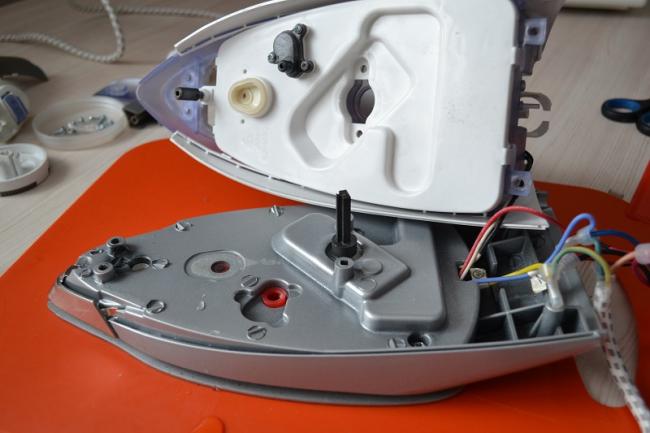

Разборка утюга скарлет. Детали утюга
Приступаем к разборке утюга. Для этого, нам понадобится небольшой нож и не обязательно — с заостренным лезвием. Первоначально вскрываем декоративный колпачок в задней части утюга \фото №1\, как видно на фотоснимке \фото №2\, головка винта имеет непривычную для нас форму. К данной головке винта не подойдет ни крестовая ни плоская отвертки и как обычно, в нашем наборе инструментов подобный тип отверток — может отсутствовать.
фото №2
Из фотоснимка видно, что в этом случае можно использовать небольшие ножницы для выворачивания винта, винт в дальнейшем, желательно заменить под крестовую либо плоскую отвертки для возможного дальнейшего проведения ремонта.

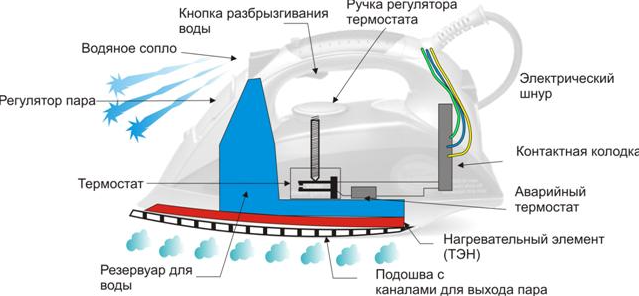

Принцип и особенности работы электроутюга
Все современные утюги работают от электрического тока. Электрическая энергия превращается в тепловую энергию.
Система отпаривания и нагрева
Нагрев утюга контролируется термостатом. После достижения нужной температуры ток перестает подаваться. При остывании ниже определенной температуры ток снова включается. Автоматическое отключение утюга обеспечивает пожарную безопасность. В утюге автоматически прекращается нагрев:
- если не было горизонтальных движений более 30 секунд;
- если не было движения в вертикальном направлении более 10 минут.
Подача пара осуществляется с помощью двух кнопок. Первая кнопка подает воду на ткань через дырочки в подошве. Вода нагревается и попадает на ткань в виде пара. Нажатие на вторую кнопку подает струю воды через носик. Вода разбрызгивается по поверхности ткани и помогает разладить складки.
Удобной функцией является отпаривание. Можно производить обработку паром вещей, которые находятся на вешалке. При такой обработке подошва утюга не контактирует с одеждой. Вертикальное отпаривание можно применять для деликатных тканей.

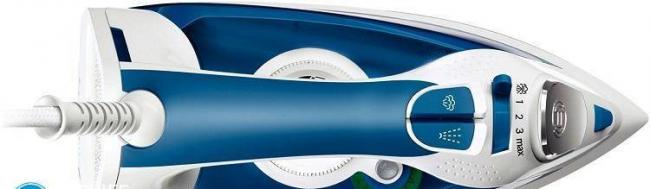

Как разобрать утюг Braun Freestyle, Easystyle, Texstyle
Чтобы провести домашний ремонт, для начала необходимо разобрать утюг braun texstyle 3 или другую модель. Для этого понадобится подготовить следующие инструменты:
- яркий компактный фонарик для освещения рабочей области;
- лупу с хорошим увеличением;
- металлические или деревянные маленькие клинышки для отжима защелок и крышки;
- тряпку;
- спирт для очистки и обезжиривания деталей;
- отвертку.

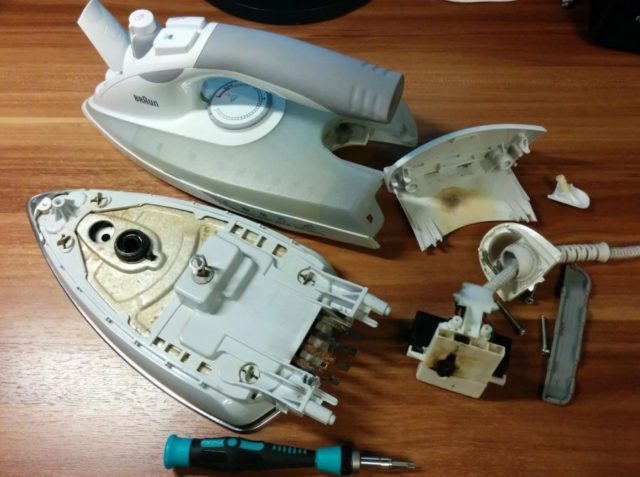

Непосредственно разобрать утюг Браун можно по следующему алгоритму:
- Первым делом снимают колесико терморегулятора, расположенное обычно под рукоятью прибора.
- Демонтируют заднюю крышку устройства, открутив болты или отжав защелки.
- Убирают контактную группу, мешающую полной разборке.
- Снимают верхнюю крышку, представляющую собой большую часть корпуса.
- Высвобождают подошву, на которой расположены основные рабочие узлы.
Перед тем, как разобрать и отремонтировать устройство, рекомендуется изучить инструкцию к конкретной модели. Руководство от производителя не только поможет понять, где расположены защелки и крепления, но и даст информацию о вероятных поломках.
Чтобы разобрать утюг Браун и собрать его обратно, расположение элементов желательно фотографировать
Предохранитель и система разбрызгивания
На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.
Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.
Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:
- 1 л воды смешивают с 200 граммами уксуса;
- на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.
Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.
Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.
Утюг, который перестал работать, не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.
Распространенные поломки
Из-за простоты устройства и функционирования перечень распространенных неисправностей в различных моделях утюгов Vitek – VT-1201, VT-1209, VT-1244 и других – одинаков. Это утверждение верно и для приборов других торговых марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.
|
Иллюстрация |
Описание поломки |
|
|
Обрыв или короткое замыкание в сетевом шнуре. Один из самых распространенных и опасных дефектов, который возникает в результате длительной эксплуатации. В течение долгого времени шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, перегибаются и скручиваются. Термоизоляция тоже может быть повреждена, что приводит к риску оплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура |
 |
Образование накипи. Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, выпадают в осадок на паропроводящих отверстиях подошвы. Чтобы избежать данного дефекта, следует заливать в утюжок только очищенную смягченную воду или дистиллят. Чтобы удалить накипь, отверстия прочищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы |
 |
Повреждение терморегулятора. Данная деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или разъединяя электрические контакты, в зависимости от температуры. Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате ТЭН не будет греть подошву. Для устранения поломки придется разобрать утюжок и почистить контакты мелкой наждачной бумагой либо любым острым металлическим предметом |
 |
Срабатывание термопредохранителя. Данная деталь является средством противопожарной защиты. Термофуз размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превысит допустимую. В различных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если же термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали |
 |
Поломка ТЭНа. Данная поломка встречается часто и приводит к полной потере работоспособности утюжка. Подошва просто не греется. В современных моделях ТЭН составляет с подошвой единую конструкцию и отдельно его заменить нельзя. Для проверки исправности нагревателя используется мультиметр (см. рис.). Нормально работающий ТЭН имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора |
Данный видеоролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:
Читайте также:
Процесс разборки
Чтобы самостоятельно почистить или заменить окислившуюся пластину, потребуется разобрать утюг Тефаль. Делать это нужно, учитывая следующие конструктивные особенности устройства:
- Верхнюю крышку следует снимать отдельно от основного корпуса.
- Доступ к электронным элементам можно получить только после откручивания болта, расположенного в носовой части прибора. Его легко увидеть через прозрачный пластик, из которого выполнен дозатор для воды.

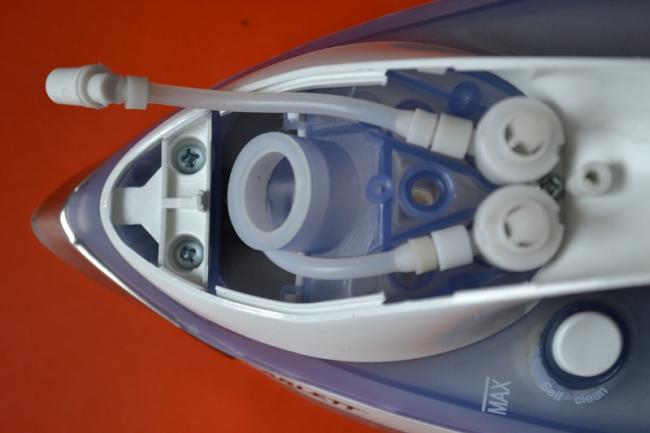

- Демонтаж верхней крышки позволит открыть устройство для подачи пара. Чтобы её снять, необходимо отсоединить кнопки, закрывающие крепёжный винт. После этого доступ ко всем основным элементам будет открыт.
Корпус утюга Тефаль разбирается так же, как и корпус любого другого утюга. Процесс демонтажа подразумевает ряд следующих действий:
В задней части открутить прижимные винты (или один винт), расположенные под крышкой.
Отсоединить все крепежи, которые находятся под головкой терморегулятора и под резервуаром для жидкости.
Осторожно поднять пластмассовый корпус. При этом следует учитывать возможное наличие защёлок, дополнительно фиксирующих его
Чтобы их обнаружить, достаточно провести по корпусу отвёрткой.
Снять заднюю крышку, закреплённую саморезами и защищающую электрическую часть утюга.
Устройства для глажки, которые производит фирма Tefal, отличаются сложной формой корпуса. Имеется большое количество точек крепежа и фиксаторов открытого и скрытого типа
Это обязательно следует учитывать при демонтаже и проводить его с особой осторожностью, чтобы не повредить элементы конструкции

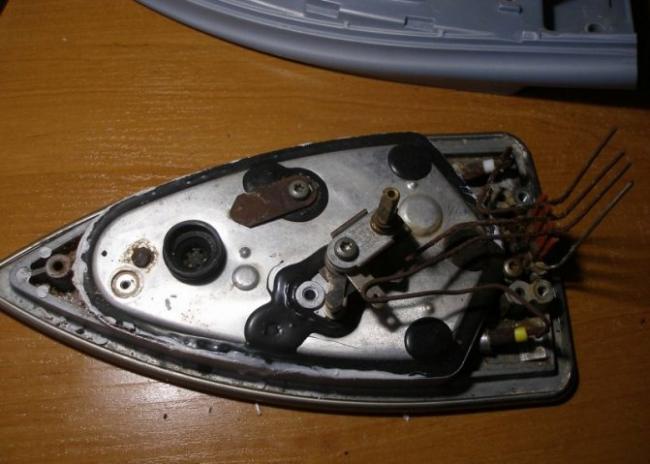

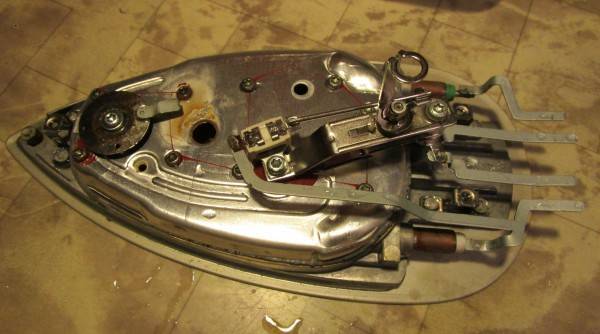

После разборки любой модели устройства внутри него можно будет увидеть:
- одноразовый термопредохранитель;
- регулятор температуры;
- электронагреватель трубчатой формы (ТЭН);
- ручку регулятора температуры;
- световой индикатор нагрева.
Приборы, оснащённые стальной подошвой или фирменной хорошо скользящей поверхностью Ultragliss, имеют одни и те же основные узлы. Неисправности в их работе могут возникнуть вследствие поломки одноразового предохранителя, засорения выходов пара, окисления электрических контактов, коррозии поверхностей, находящихся под напряжением, из-за попадания на них влаги.
-
Читайте также:
Проведение ремонта

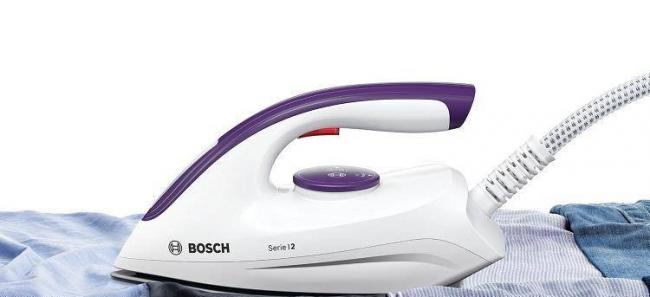

Как отремонтировать утюг “Бош”? В большинстве случаев достаточно избавиться от “загрязнений”.
Чистка:
- После разборки устройства необходимо снять подошву, продуть ее пылесосом и почистить небольшой щеткой, дабы удалить пыль и мелкий сор.
- Далее потребуется разместить компонент в миске с водой и уксусом либо лимонной кислотой.
Важно! На один литр воды рекомендуется добавлять один стакан уксуса. Прямо вместе с емкостью поставить на огонь, нагреть миску и прокипятить подошву в течение пяти минут. Повторить данную процедуру 3-5 раз
Повторить данную процедуру 3-5 раз
Прямо вместе с емкостью поставить на огонь, нагреть миску и прокипятить подошву в течение пяти минут. Повторить данную процедуру 3-5 раз.
Важно! Можно вместо воды и уксуса воспользоваться специальным средство против накипи, предназначенным для кастрюль и чайников. После проделанных манипуляций прибор оставляется на сушку и ждет проверки в течение суток
Куда сложнее будет избавиться от накипи, если устройство работает на пару. Тут, скорее всего, проблема заключается в том, что забились отверстия для конденсата.
Специалисты дают следующие советы:
- Используйте ватную палочку. Продвиньте ее в отверстия и сделайте несколько поступательных движений. Также можно смочить ее в спиртовом растворе.
- Рассыпьте соль на хлопковой ткани и прогладьте утюгом.
Важно! Этот проверенный метод быстро приводит в себя подошву из нержавейки
-
Читайте также:
- Если работа не ладится с керамическим или тефлоновым элементом, сразу идите в сервисный центр. Данная работа по силам любой мастерской.
- Если из строя вышел терморегулятор, предохранитель или другой компонент, то попробуйте их очистить от окисленных соединений при помощи спирта.
Мы подготовили статью, прочитав которую вы поймете, как почистить утюг от накипи внутри в домашних условиях.
Компоненты
Что делать, если компоненты устройства не демонстрируют былой работоспособности? Попробуйте сделать следующее:
- Проверьте кабель питания. Если провод сломался, то рекомендуем вам найти ему замену.

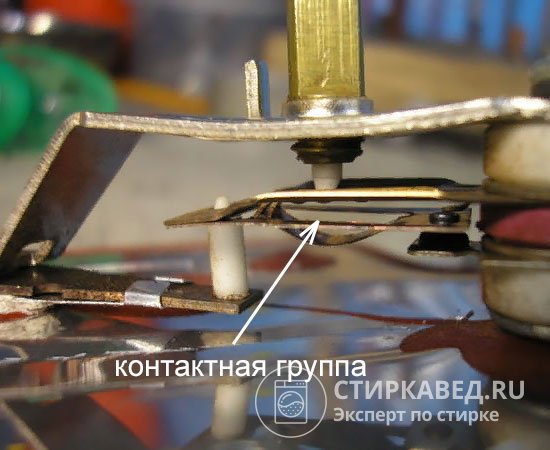

- После разборки снимите все провода. Проверьте работу терморегулятора, покрутив его несколько раз в разные стороны. Если в крайнем положении срабатывает щелчок, проблема не в нем.
- При отсутствии щелчка закоротите проводники таким образом, чтобы прибор перестал отключаться. Также можно найти замену старому компоненту.
Важно! Первый способ куда быстрее и экономичнее, но второй принесет больше надежности. Для пайки детали используйте самый обычный паяльник. Этот инструмент пригодится для монтажа нового элемента
Этот инструмент пригодится для монтажа нового элемента
Для пайки детали используйте самый обычный паяльник. Этот инструмент пригодится для монтажа нового элемента.
Что такое утюг?
Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:
- Корпус со встроенным регулятором.
- Основание (подошва).
- Спиральный элемент.
- Электрические схемы и соединения.
Классический прибор имеет две съемные детали — это подошва и задняя стенка.
В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.
Важно! Не рекомендуем использовать малоизвестные тестеры из Китая. Повращайте и понажимайте на элементы, оцените работоспособность. Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства
Современные модели оснащаются следующими компонентами:
Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства. Современные модели оснащаются следующими компонентами:
Повращайте и понажимайте на элементы, оцените работоспособность. Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства. Современные модели оснащаются следующими компонентами:
- Емкость для жидкости.
- Разбрызгиватель этой самой жидкости.
Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:
- Подошва доходит до определенной температуры.
- Происходит автоматическая подача воды.
- Вода превращается в пар и вбрасывается нажатием специальной клавиши.
Если с общими принципами все понятно, то следует разобраться в том, как починить утюг своими руками, а также выделить основные виды поломок. Кроме того узнайте, как почистить утюг в домашних условиях от нагара.
Соль и газета
В каких случаях полезны: следы от пригоревшей ткани или грязь (после такой обработки подошва должна засиять).
Что сделать: постелить на ровный стол или любую другую поверхность газету или любую другую бумагу; рассыпать на газету соль, погладить её горячим (холодным дольше и сложнее) утюгом до того момента, когда она потемнеет и начнёт слипаться; если при таком состоянии соли подошва остаётся грязной, подсыпать ещё чистой соли.
Ограничения: нельзя чистить антипригарное и тефлоновое покрытие; такое абразивное вещество, как соль, нельзя использовать с теми материалами, которые легко поцарапать (например, нельзя использовать с тефлоновой подошвой). Это способ очистки, который раньше был основным; не рекомендуем его использовать для чистки современного утюга.

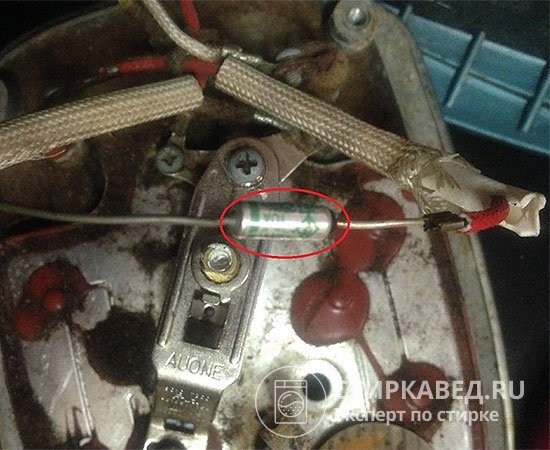

Проверка предохранителя

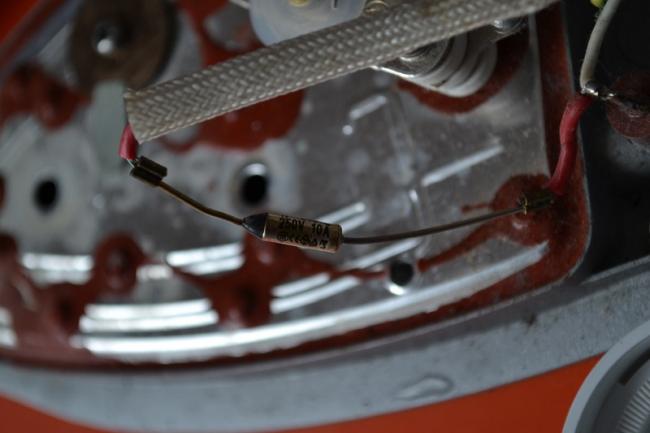

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.
Ремонт утюга: предохранитель и его прозвонка
Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.
Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

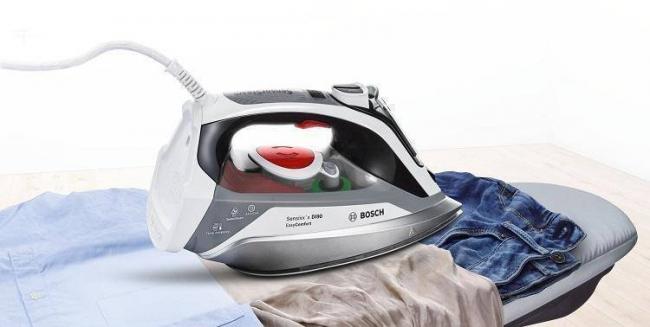

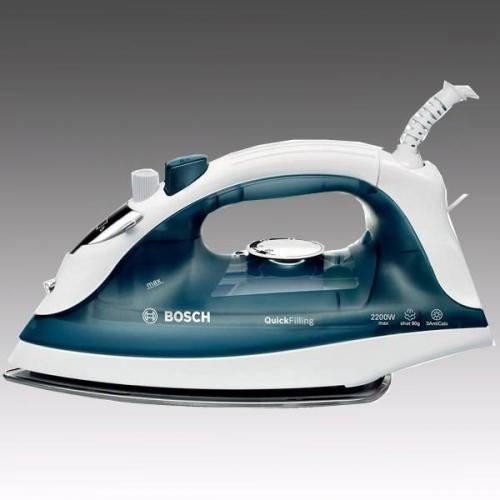

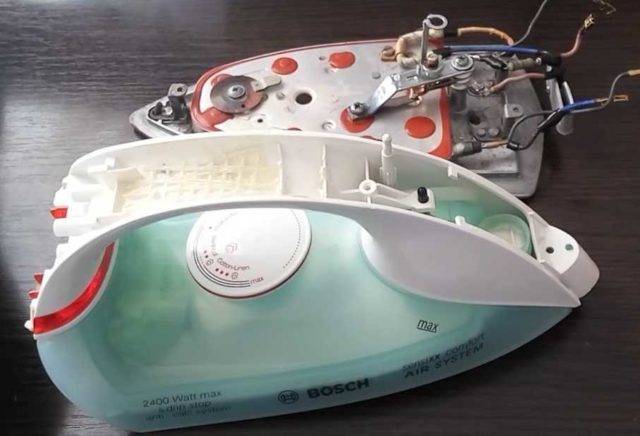

Ремонт утюга BOSCH Sensixx DA50
Расскажу вам как и где дешево отремонтировать утюг BOSCH Sensixx’x DA50 или купить запчасти. Хороший такой утюг, с мощным парогенератором, есть система автоотключения “secure”, которая отключает утюг, когда он долгое время не используется, что повышает безопасность данного прибора и способствует экономии электроэнергии. При первичном подключении утюга система автоматического отключения активируется только спустя 2 минуты, для того чтобы дать прибору достичь выбранной температуры. По истечении этого времени, если утюг находится в вертикальном положении, на пятке, и не движется в течение 8 минут или находится в горизонтальном положении, на подошве или на боку, и не движется в течение 30 секунд, система безопасности автоматически отключает утюг, и световой индикатор начинает мигать.Эта система выполнена на базе ШИМ и датчика положения, и находится в ручке утюга на плате TB110SREV1.0 Естественно такой «понт» снижает надежность устройства с его перегревами, обливаниями водой и прочим. В результате получается вот что:
Сам нагревательный элемент утюга и терморегулятор спустя некоторого срока эксплуатации был забит пылью (стоял на полу в углу), но был исправен и выглядел как-то так:

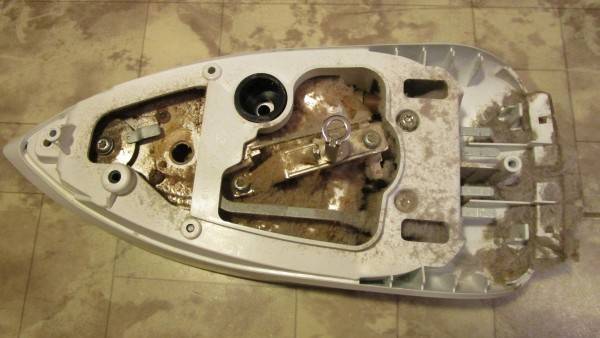

Пришлось его «искупать». Внутри было много грязи и ржавчины, от которой иногда на одежде появляются желтые пятна. Для предотвращения этого все утюги необходимо периодически чистить.

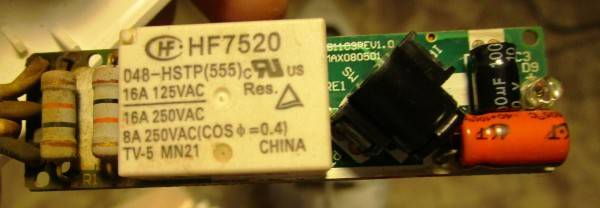

Плату защиты в интернете найти не удалось. Судя по комментариям, цена её в районе стоимости нового утюга, который сейчас стоит порядка 100$. Поэтому пришлось восстанавливать. Сначала отмыл плату от окислов и ржавчины. Чисто отмыть не удалось, так как использовал для этого не Contact Cleaner FALCON 530 и прочие «отмывалки», а то, что попалось под руку — виски Johnnie Walker Black Label. Затем пропаял и прозвонил все силовые контакты и нашел причину неисправности — была оборвана дорожка на плате в трудном месте, пришлось напаять сверху провод и всё заработало. Забыл только фото сделать готового изделия.
Как правильно и аккуратно разобрать утюг BOSCH Sensixx’x DA50 нашел в сети. Язык испанский, но всё понятно.
- Как разобрать утюг Bosch
- Как разобрать бритву braun
- Как отремонтировать утюг
- — «прозвонка»;
- — набор отверток;
- — нож;
- — пилочка для ногтей.
- Ремонт электрического утюга
- как разобрать утюг braun
Проследите, чтобы напряжение сети подходило к техническим характеристикам вашего утюга.
Лучше всего гладить вещи на специальной доске или просто ровной и твердой поверхности, накрытой прочной тканью, устойчивой к высоким температурам.
Поверхность вашего устройства должна быть чистой. В случае загрязнения воспользуйтесь содой.
Не гладьте грязное белье, иначе пятна могут въесться под высокой температурой еще сильнее. Лучше вещь еще раз застирать.
Легче всего разглаживаются вещи немного недосушенные после стирки. В противном случае, используйте пульверизатор.
Гладьте белье вдоль, так оно лучше сохранит свою форму.
Пока вы раскладываете вещи на доске, поставьте утюг в сторону. Стоять он должен вертикально, не прислоняясь горячей поверхностью ни к чему. Не оставляйте даже только что отключенный утюг на вещах, вы можете прожечь на них дырку.
Важно правильно соблюдать режим глажки для разных типов материала. Так, например, шелк гладится чуть теплым утюгом, при этом ткань должна оставаться немного влажной. При глажке хлопка и льна выставьте максимальную температуру на устройстве
Шерсть же проглаживать следует через влажную ткань типа марли. Бархат и велюр и вовсе гладят на весу почти остывшим утюгом. Лучше совсем не гладить наклеенные принты и кружева. А для объемных рисунков на ткани температуру утюга лучше убавить
При глажке хлопка и льна выставьте максимальную температуру на устройстве. Шерсть же проглаживать следует через влажную ткань типа марли. Бархат и велюр и вовсе гладят на весу почти остывшим утюгом. Лучше совсем не гладить наклеенные принты и кружева. А для объемных рисунков на ткани температуру утюга лучше убавить.
Не забудьте выключить утюг по окончании глажки. Убрать его на свое место (скажем, в шкаф) можно только тогда, когда он полностью остыл.
как принцип работа утюг
Что делать, если перегорел электронагреватель в утюге Braun
К сожалению, в упомянутой выше серии гладильных приборов Braun замена нагревательного элемента возможна только вместе с подошвой. В случае перегорания необходимо будет приобрести новое основание электрического утюга. Учитывая, что стоимость базы почти такая же, как и самого утюга, возможно, разумнее будет подумать о покупке нового бытового прибора.
Чтобы проверить целостность нагревательного элемента, можно с помощью мультиметра измерить сопротивление между двумя выступающими краевыми пластинами основания. Сопротивление всего нагревателя должно составлять от 50 до 60 Ом. Если измерительный прибор показывает очень высокое значение или мигает, это свидетельствует об обрыве цепи.
Наконец, следует отметить, что пластиковые крепежные элементы, используемые в корпусах гладильных устройств немецкого производства, не отличаются исключительной прочностью
Поэтому мы рекомендуем соблюдать осторожность при их разборке

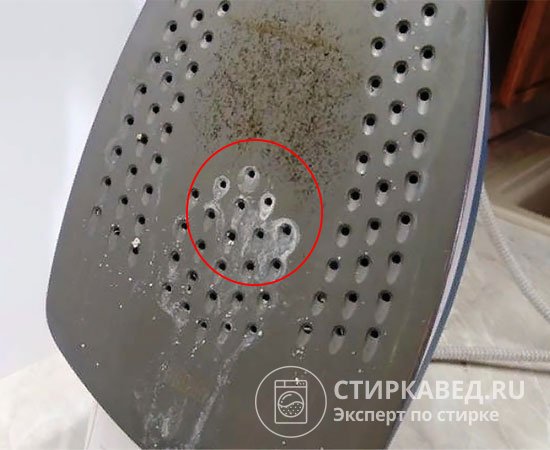

Не выходит пар – очистка отверстий подошвы
Бывает так, что утюг, вроде бы, работает, но пар почему-то не идёт. Пар не может найти выхода обычно из-за того, что на отверстиях скопилась накипь (известковый налёт). Чтобы почистить подошву, берём противень и наливаем в него раствор уксуса (1 ст. на 1 л воды) или лимонной кислоты (1 ст. л. на 1 ст. воды), и помещаем утюг. Ставьте его таким образом, чтобы носик был ниже заднего края. Воды заливайте на высоту 1-1,5 см. Теперь нужно отрегулировать подачу пара на максимум, а противень поставить на огонь. Доводим до кипения и даём остыть. Повторяем процесс 2-3 раза.
Чтобы избежать скапливания накипи, используйте очищенную воду – это продлит срок службы вашего утюжка.
Проверяем самое простое
Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).
Разобрать утюг — это самое начало
Проверка электрошнура
Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура
Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию
Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

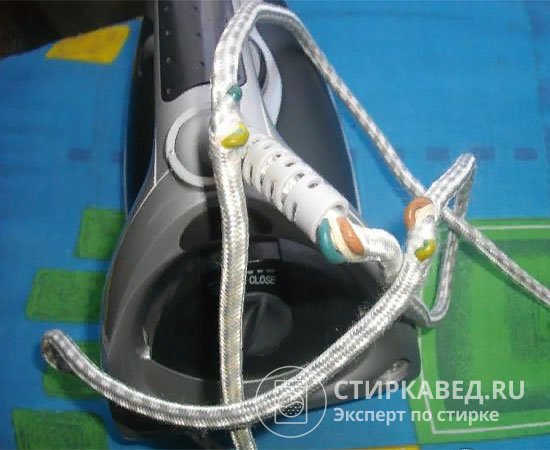

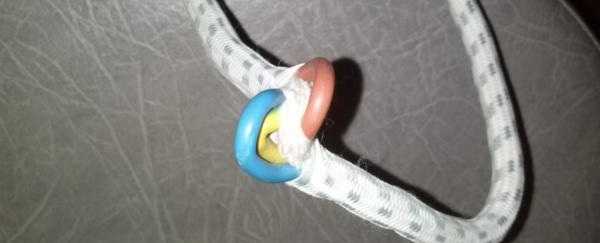

Характерные проблемы со шнуром для утюга
Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.
Клеммы и контакты

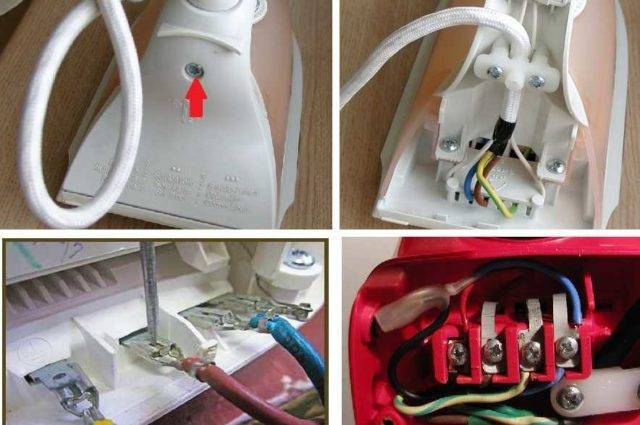

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.
Снять заднюю крышку обычно труда не составляет — один болт

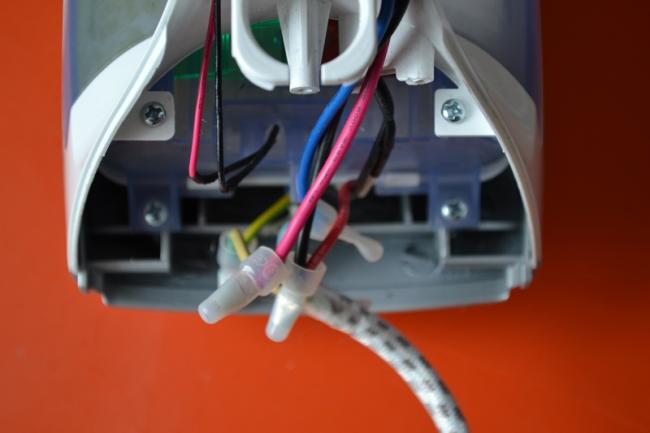

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали
Важно — добраться до контактов

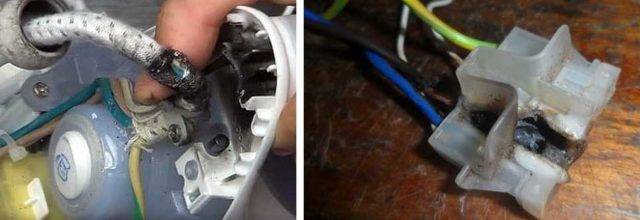

Из-за перегрева может оплавиться колодка или шнур
Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.
Проверка шнура на целостность проводов

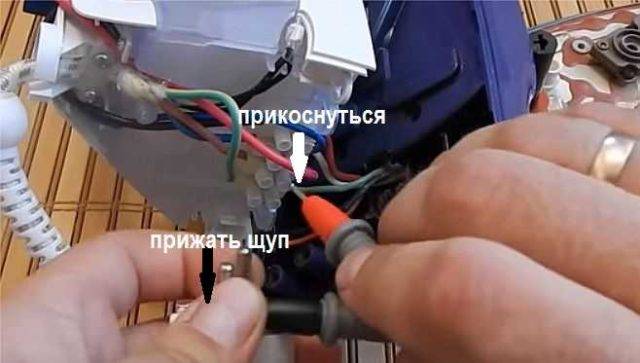

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

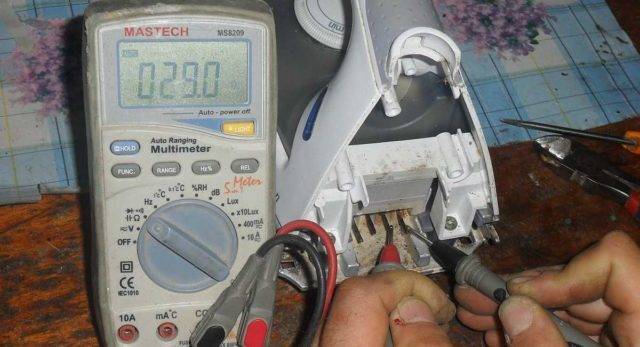

Прозвонка шнура утюга
Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.
Ремонт утюга своими руками
Провести самостоятельный ремонт утюга может практически каждый. Любой утюг имеет небольшое количество деталей. Именно поэтому после прочтения нашей статьи вы легко сможете с ними разобраться. Вот фото, которое показывает устройство утюга. Иногда намного сложнее бывает провести разборку утюга. Именно поэтому в этой статье мы рассмотрели разборку утюга Fhilips и Braun.
Вот основные причины, из-за которых перестают работать утюги:
- Обрыв сетевого шнура.
- Поломка терморегулятора.
- Плохой контакт клемм в утюге.
- Окисление контактов в терморегуляторе.
- Неисправность термопредохранителя.
Проблемы с подошвой утюга (ТЭН + емкость для воды)
Во многих моделях утюга ТЭН вместе с емкостью для воды запаян в едином корпусе. Проблемы с одной из этих частей ведут к одному — к покупке нового утюга. Замена подошвы нецелесообразна, так как стоит эта запчасть чуть меньше нового утюга. Даже если вы решите менять подошву, нет гарантии, что вы найдете нужную вам — рынок меняется быстро, модели снимаются с производства, запчасти на них не выпускаются. В общем, если вы в самостоятельном ремонте утюга добрались до этого этапа, скорее всего, отправитесь в магазин за новым.

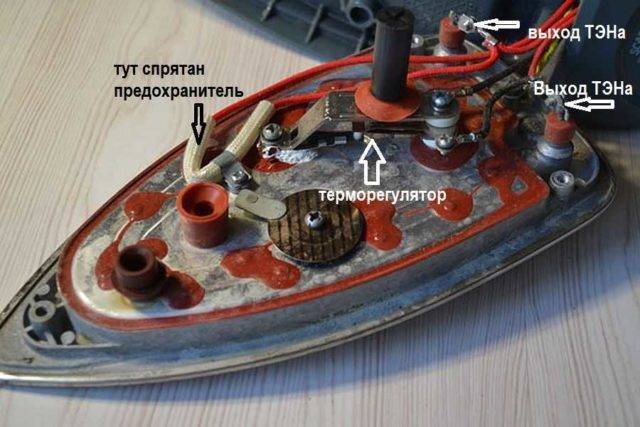

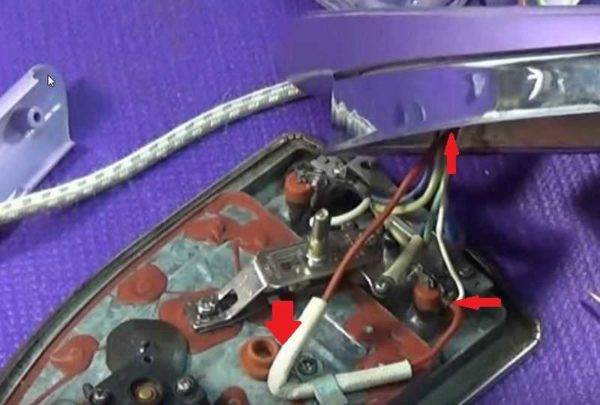

Где находятся выходы нагревательного элемента утюга
Есть только небольшой процент случаев, когда работоспособность подошвы можно восстановить — если контакты окислились настолько сильно, что пропал контакт. Находим эти контакты, хорошенько их зачищаем и обжимаем. Далее проводим измерения.
Выставляем мультиметр в режим измерения сопротивления. В утюгах ТЭНы обычно имеют сопротивление порядка 250 Ом (точнее посмотрите в паспорте), так что предел измерений — 1000 Ом. Если сопротивление где-то в этих пределах — все нормально. Если показывает «бесконечность» — нагревательный элемент перегорел. Как уже говорили, замена смысла не имеет, практичнее купить новый утюг.

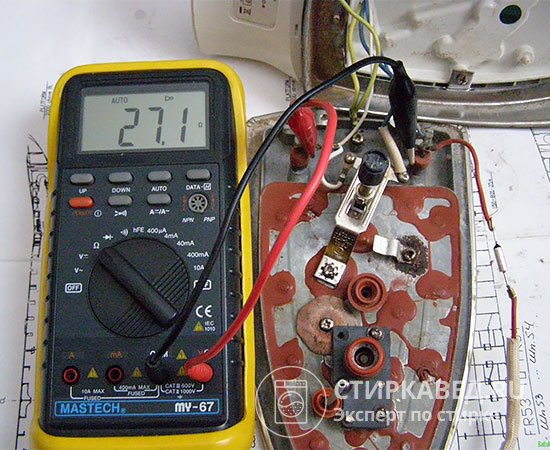

Измерение сопротивления ТЭНа в утюге
Тот же выход — поход за новым утюгом — может быть и в ситуации исправным нагревательным элементом. Такое случается, если деформировался резервуар для воды. Его может разорвать или раздуть. В любом случае утюг оказывается неработоспособным, хотя электрическая часть «в норме». Это повреждение — проблемы с емкостью для воды — происходит при большом количестве накипи. Его проще предотвратить, чем устранить. Надо в утюг заливать воду с малым количеством солей. Да, производители пишут, что можно лить воду из-под крана. Свой гарантийный срок он отработает. А дальше — покупайте новый.
Как разобрать утюг без комментариев, в фото
Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.
Как почистить утюг
Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.
Как выбрать оверлок для дома
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос – Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?
Как правильно утюжить
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.
Как заточить ножницы дома
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?
Как выбрать ножницы зигзиг
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.
Устройство швейной машины Typical
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.
Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.
Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.
Видео
Чтобы подробнее ознакомиться с порядком разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125, смотрите видеосюжет:
Об авторе:
Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.
Нашли ошибку? Выделите её и нажмите кнопки:
Ctrl + Enter
Интересно!
Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.
