Что такое циклонный фильтр для пылесоса и как его сделать своими руками

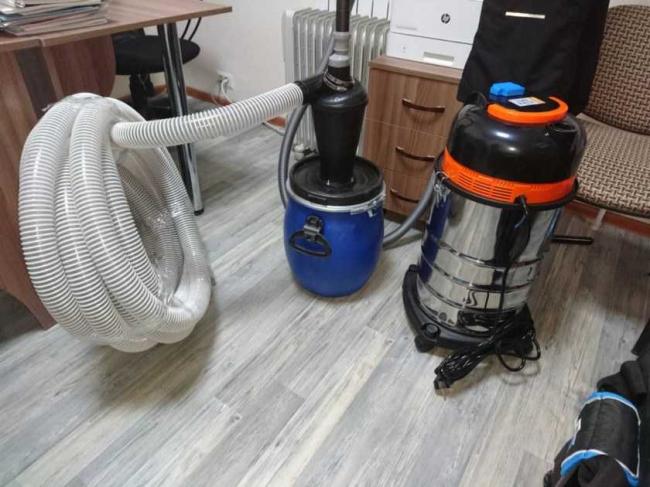

Изготовление циклона из бочки

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

  • Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
  • Емкость на 20-25 л с плотно привинченной крышкой.
  • Полипропиленовое колено с углами 45° и 90°.
  • Труба длиной около метра.
  • Гофрированный шланг длиной 2 метра.

Далее выполняем ряд действий:

  1. Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
  2. Имеющиеся щели закрыть с помощью герметика.
  3. На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
  4. Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
  5. На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
  6. Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Циклонный фильтр своими рукамиЦиклонный фильтр своими руками

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

Конструкция и принцип работы

Внешний вид циклонного фильтра представляет собой цилиндрическую емкость, снизу которой есть конусообразная часть. Сверху самоделки располагаются два отверстия – входное и выходное, предназначенные для прохождения воздуха. В нижней части конструкции также есть отверстие, через которое выходит отфильтрованный мусор. Входное отверстие вверху оснащается каналом, благодаря которому поступающий воздушный поток подается в Циклон по касательной.

Поскольку система имеет цилиндрическую форму, входящий поток движется по кругу, приводя к завихрениям. Из-за центробежной силы происходит отбрасывание на периферию тяжелых частиц, содержащихся в потоке. Второе отверстие, являющееся выходным, расположено перпендикулярно по отношению к входному. Такое расположение приводит к изменению вихревого потока на вертикальное, исключая подхватывание отсеянных частиц. Мусор перемещается по стенкам цилиндра вниз и попадет в конус, из которого через выходное отверстие попадает в мусоросборник.

Однако у циклонного фильтра есть один недостаток – с его помощью можно убирать только сухой строительный мусор. Если же в нем присутствует вода, то в процессе всасывания возникнут проблемы. Кроме этого, применяемый пылесос должен иметь достаточную мощность, поскольку воздух проходит через дополнительный фильтр, а сама конструкции имеет длинный воздуховод.

Готовое оборудование получается громоздким, поэтому всасывающий воздуховод для удобства эксплуатации лучше использовать подлиннее.

Как устроен циклонный сепаратор?

Внешне циклонный сепаратор можно описать как цилиндрический контейнер с коническим дном. Верхняя часть контейнера имеет два отверстия, входное и выходное, через которые поступает поток воздуха соответственно.

В нижней части контейнера, вдоль края конической части, также имеется отверстие, через которое выходят просеянные (отфильтрованные) остатки.

Одно из верхних отверстий (входное) оснащено каналом, через который входящий поток воздуха попадает в циклон по касательной.

Благодаря цилиндрической форме конструкции, входящий поток движется в круговом направлении, создавая явление водоворота. Возникающие центробежные силы вызывают выброс взвешенных частиц в периферийный поток.

Классическая конструкция циклонного разделения: входная и выходная двери, верхний и нижний Cylon Clean (цилиндрический конус) — фильтр и сборник отходов.

Другое выходное отверстие также имеет канал, но строго перпендикулярно входному каналу.

Благодаря устройству этого второго канала, движение воздуха изменяется от строго вертикального состояния, предотвращая захват уже просеянных висячих частиц.

Затем отсеянные фрагменты от окружающих фрагментов просеиваются вниз по стенке сосуда, достигают конического сечения и поступают в коллектор фрагментов через выходное отверстие. Основной принцип работы циклонного сепаратора заключается в следующем

Как устроен циклонный сепаратор?

Внешне циклонный сепаратор можно охарактеризовать как сосуд цилиндрический формы, нижняя часть которого имеет конусообразное исполнение. Верхняя часть сосуда содержит два отверстия – входное и выходное, через которые, соответственно, входит и выходит поток воздуха.

Внизу сосуда – по обрезу конусной части — также есть отверстие, сквозь которое выходит отсеянный (отфильтрованный) мусор.

Одно из верхних отверстий (входное) оборудуется каналом, за счёт которого входящий поток воздуха поступает в циклон по касательной линии.

Учитывая цилиндрическую форму конструкции, входящий поток движется по кругу, создавая эффект завихрения. Образующаяся при этом центробежная сила выбрасывает на периферию содержащиеся в потоке взвешенные частицы.


Классическое исполнение циклонного сепаратора: входной и выходной каналы, корпус (цилиндрический конусный) верхнего и нижнего циклона; фильтр и мусоросборник

Другое отверстие – выходное, также имеет канал, но расположенный строго перпендикулярно относительно входящего канала.

Благодаря такому расположению второго канала, движение воздуха меняется с вихревого состояния на строго вертикальное, что исключает захват уже отсеянных взвешенных частиц.

В свою очередь, отсеянные частицы мусора, оказавшись на периферии, смещаются по стенкам сосуда вниз, достигают конусной части и через выходное отверстие попадают в сборник мусора. Вот, собственно, весь простейший принцип работы циклонного сепаратора.

Тонкости подключения самодельного циклона

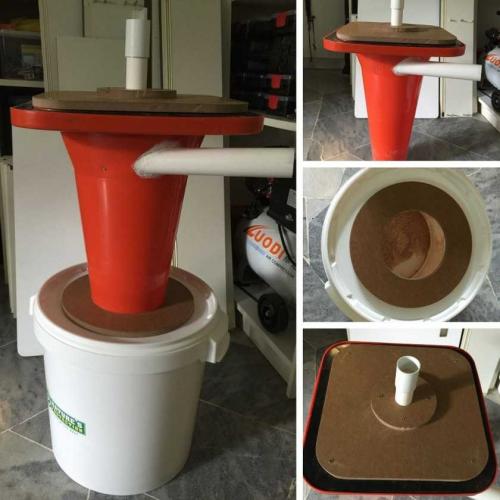

Вариант 2 (с использованием дорожного конуса)

Потребуются следующие детали и материалы:

  • Конус дорожный (можно приобрести в автомагазине).
  • Два метровых стержня 8 мм.
  • Шайбы, гайки и гроверные шайбы 8 мм.
  • Гофрированные трубки диаметром 32 мм и длиной около 2 метров – две штуки.

Процесс изготовления

  1. У конуса отпилить подставку у самого основания. Конус вставляется в ведро сверху в перевернутом виде. Внутрь ведра вставляется трубка. Пространство между конусом и трубкой следует залить строительной пеной.
  2. Из фанеры толщиной 20 мм выпилить квадрат, размером чтобы основание конуса вписывалось в него и еще оставалось немного места. По углам квадрата просверливаются 4 отверстия диаметром 8 мм. В центре прорезается отверстие под трубку, на нее будет одет гофрированный шланг, соединяющий устройство с пылесосом.
  3. Крышка для ведра выпиливается из многослойной фанеры, и должна плотно прилегать к ведру. По ее краям приклеить резиновую прокладку.
  4. В крышке пропиливается отверстие диаметром под узкий конец конуса.
  5. После того как конус будет вставлен в фанерную крышку, место соединения покрывается пеной. Конус должен располагаться на ведре в перевернутом виде, и крепится при помощи четырех стержней, на которых нарезана резьба, имеющих длину 50 см и диаметр 8 мм, они удерживают фанерный квадрат с привинченным к нему конусом.
  6. Недалеко от основания конуса, в его широкой части просверливается отверстие под трубку, для соединения с гофрированным шлангом. Через него будет всасываться различный строительный мусор.

https://youtube.com/watch?v=JdnUzKhSeUM

Фильтр тонкой очистки в этом варианте циклона не используется, поэтому мелкая пыль может попадать в турбину пылесоса. При конструировании таких устройств в основном применяют пылесосы, имеющие мешок. Поэтому мелкая пыль, в случае проникновения внутрь оседает в мешке.

Варианты самодельных строительных пылесосов с дополнительным фильтром циклон позволяет мастерам испытывать различные варианты, не боясь испортить сам пылесос, так как большая часть мусора задерживает фильтр.

https://youtube.com/watch?v=zzfiHkdisUI

При изготовлении фильтра циклон своими руками не бойтесь экспериментировать, и в итоге вы обязательно добьетесь желаемого результата.

Сколько стоит установить фильтр для воды под мойку?

Стоимость установки фильтров для очистки воды

от 2000 руб. В стандартную установку фильтра входят: распаковка фильтра, установка крана подачи чистой воды в готовое отверстие, установка фильтра под мойку, подключение фильтра, запуск и консультация. Монтаж фильтра грубой или тонкой очистки, шт. 1000 — 1500 руб.

Какой пылесос хороший и недорогой?

На рынке представлено много моделей пылесосов, которые отличаются своими функциональными возможностями, производительностью, размерами и, конечно же, ценой. Чтобы выбрать хороший и недорогой пылесос, нужно учитывать несколько факторов:

Бренд и качество: при выборе пылесоса рекомендуется обращать внимание на известные бренды, которые гарантируют качество продукции.

Мощность: для того чтобы эффективно удалять загрязнения, пылесос должен иметь достаточную мощность.

Фильтрация: наличие фильтра или нескольких фильтров, которые удаляют мелкие частицы пыли из воздуха.

Емкость пылесборника: большая емкость позволит использовать пылесос в течение более длительного периода времени без необходимости очищения пылесборника.

Дополнительные функции: некоторые пылесосы имеют дополнительные функции, такие как щетки для чистки мебели, пола или дополнительные насадки.

Среди недорогих моделей пылесосов, которые могут сочетать в себе указанные характеристики и хорошее соотношение цены и качества, можно рассмотреть следующие бренды: Bosch, Samsung, Philips, Electrolux, Vitek, Karcher. Однако, цены на пылесосы могут меняться в зависимости от региона и магазина, поэтому рекомендуется провести сравнительный анализ и выбрать оптимальную модель с учетом индивидуальных потребностей.

Процесс создания циклонного фильтра своими руками

Поэтапная инструкция к процессу сборки циклона

История изобретения

До недавнего времени в комплект всех пылесосов входил мешок для мусора. Однако в конце 1970-х годов британский инженер Д. Дайсон предложил миру совершенно иную конструкцию. Инженер недоволен скоростью, с которой мешки пылесоса забиваются и их мощность всасывания снижается. Не найдя достойного варианта среди существовавших на тот момент очистителей, он разработал собственную копию методики.

Это был пылесос нового типа: циклонный. Дайсон взял за основу своего изобретения принцип очистителей воздуха. В них поток внутри вращается по спирали, увеличивая скорость в области сужения отстойника. За 15 лет работы инженером было создано 5127 прототипов современного пылесоса. Только в 1986 году японская компания Apex Inc взяла на себя производство одной из моделей Dyson. Ему дали имя G-Force.

В 1993 году инженер открыл собственный исследовательский центр, где продолжил совершенствовать свои технологии. Здесь ему удалось создать устройство, способное собирать даже мелкую пыль. Пылесос «Дайсон», цена на который до сих пор находится на достаточно высоком уровне, — один из лучших вариантов подобной техники.

Практически каждая современная компания в этой отрасли использует эту технологию. Но у каждого из них есть свои уникальные инженерные решения, доработки.

Расчеты Циклона

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.


Устройство циклонного фильтра

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

  • Обычного пылесоса (желательно мощного);
  • Циклонного фильтра;
  • Емкости, собирающей мусор.

Мощность пылесоса – важный пункт во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли. В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше. Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.

История появления фильтра циклон

Создателем технологии циклонного фильтра является Джеймс Дайсон. Именно он первый сделал фильтр с работой, основанной на действии центробежной силы. Почему это устройство стало так популярно и востребовано, что изобретатель оформил на него патент?

Фильтр состоит из двух камер. Под действием центробежной силы внутри агрегата мусор начинает закручиваться в воронку. Крупный мусор при этом оседает в первой камере, внешней, а пыль и легкий мусор собирается на внутренней стороне. Так через верхнее отверстие выходит чистый воздух.

Основные плюсы фильтра циклон:

  • не требуются мешки для сбора пыли и их постоянная замена;
  • компактные размеры фильтра;
  • тихая работа;
  • легко снимающаяся крышка позволяет регулярно проверять уровень загрязненности и своевременно выбрасывать мусор;
  • скорость и эффективность работы.

Пылесос с фильтром циклон может использоваться и в быту, и в профессиональных целях.

Циклон для пылесоса. Маленький, удобный, переносной.Циклон для пылесоса. Маленький, удобный, переносной.

Строительный пылесос своими руками: что нужно

Советы

Наиболее распространенной моделью вентиляторов для небольших и средних цехов считается ВРП 115-45 № 6,3 или его аналоги. При этом, не следует использовать его без предварительного расчета, так как условия эксплуатации и протяженность воздуховодов (рукавов) способны значительно изменить требования к вентилятору.

Мнение эксперта

Пылевые установки испытывают сильную вибрацию. Причина этого кроется в составе потока — наличие большого количества твердых частиц создает значительные нагрузки на рукава, образуя вибрацию. Это заставляет постоянно наблюдать за состоянием корпуса вентилятора. Рано или поздно проявляется усталость металла и возникают трещины. Если их не трогать, корпус может попросту порваться пополам. Решением проблемы является сварка по линии разлома, но эта мера недолговечна. Металл в месте сварки напряжен, вибрационные нагрузки быстро образуют новую трещину, поэтому после ремонта за корпусом надо наблюдать еще внимательнее. Если решить проблему не удается, потребуется замена вентилятора.

Как сделать циклонный фильтр самостоятельно: пошаговое руководство

В случае с циклонным фильтром можно сэкономить, создав его самостоятельно из подручных материалов.

КАК сделать ЦИКЛОН для пылесоса своими руками. Из ведра за 5 минут получился фильтр циклон.КАК сделать ЦИКЛОН для пылесоса своими руками. Из ведра за 5 минут получился фильтр циклон.

Подготавливаем инструменты и материал

Для работы вам потребуется:

  • пластиковая труба диаметром 50 мм и длиной до 150 мм;
  • кусок фанеры;
  • шланг стандартного пылесоса;
  • два ведра 5 л и 10 л;
  • сантехнический уголок 30 градусов;
  • электрическая дрель с коронкой и различными сверлами;
  • линейка;
  • строительный циркуль;
  • карандаш;
  • электролобзик;
  • струбцина;
  • канцелярский нож.

Изготавливаем корпус

  1. Возьмите нож, и обрежьте борта у 5 л ведра.
  2. Переверните емкость вверх дном, разместите на листе фанеры и расчертите карандашом по окружности.
  3. При помощи строительного циркуля отметьте 30 мм к периферии, начертите еще один круг и вырежьте электролобзиком.
  4. Сделайте фигуру под кольцо. Для этого расчертите еще один круг при помощи ведра: условно обозначьте нижнюю точку и при помощи циркуля сделайте разметки по диагонали примерно 100 мм в обе стороны.
  5. Возьмите коронку диаметром 50 мм и в отмеченных точках сделайте отверстия, но только чтобы они не выходили за пределы обозначенного кольца.
  6. От основного кольца отмерьте 50 мм и расчертите круг, точки которого будет соприкасаться с вырезанными отверстиями.

Соединяем заготовки

Вырезанное кольцо насадите на 5 л ведро в верхней части, где были отрезаны борта и закрепите саморезами изнутри

Важно загерметизировать все щели и отверстия между деталями, поэтому используйте больше креплений по окружности. Крышку 10 л ведра вырежьте точно по центру и закрепите на цилиндре саморезами

Монтируем входной патрубок

В противоположной стороне от отверстия цилиндра нужно закрепить патрубок. Для этого отступите от дна 10 мм и при помощи коронки 50 мм сделайте входное отверстие. Для большего уплотнения сантехнического уголка вырезанное отверстие сделайте в виде капли. Затем при помощи герметика и самореза зафиксируйте уголок.

Второй патрубок устанавливается аналогичным способом. Пластиковую трубу 50 мм диаметром и 100–130 мм в длину, нужно вставить по центру днища цилиндра. Из фанеры можно вырезать небольшой квадрат и сделать отверстие 50 мм при помощи коронки, затем вставить в него трубу и закрепит герметиком.

Монтируем фигурный элемент

Основной момент процедуры – монтаж фигурного элемента из фанеры, поскольку именно он будет создавать завихрение в цилиндре. Закрепите пластину в 10 мм от края открытой части цилиндра, при этом фигурный элемент не должен соприкасаться с патрубком

С внешней стороны закрепите плотно прилегающую часть пластины при помощи самореза, при этом важно, чтобы она была расположена строго горизонтально

Окончательная сборка

Заключительный этап сборки подразумевает под собой соединение уже готовых частей, а именно сам цилиндр и большое ведро. Плотно лечь поможет ранее смонтированная крышка большого ведра. Общая высота конструкции будет составлять 45–60 см.

Как подключить самодельный циклон

Гофрированный шланг от какого-либо рабочего инструмента вставьте во входное отверстие, а в выходное отверстие вставьте трубку от пылесоса, вместо рабочей насадки. Перед работой запустите пылесос, а потом уже инструмент. Стружка или мусор будет проходить по гофрированной трубе прямиком в самодельный циклонный фильтр. В цилиндре будет происходить отсеивание мусора, и чистый воздух выйдет через выхлоп пылесоса.

Сборка рабочего агрегата

В проделанные отверстия вставляются трубки, которые крепятся с помощью винтов. Для герметичности соединений, они завариваются горячим клеем при помощи термо-пистолета.

Шланги для подсоединения к пылесосу и входному отверстию для отвода строительного мусора, лучше всего использовать гофрированные, предназначенные именно для этого вида бытовых приборов.

При необходимости удлинения трубоотвода, например, для подведения к станку по территории мастерской, можно добавить кусок гладкой пластиковой трубы. Но, надо учитывать, что в таких трубах происходит накопление статического электричества под действием скорости движения частиц.

Значит, необходимо, либо пользоваться пластиком со встроенной металлической проволокой, которая выходит на заземляющий контур, либо обкрутить трубу фольгой, которую также заземлить.

Таким образом, строительный пылесос своими руками будет работать в соответствии с противопожарными правилами и приобретет качества безопасности, как производственное изделие.

Проблему легко устранить, если вставить в бочку несколько металлических каркасов в виде обручей. Это добавит вес агрегату, но сохранит его от образования трещин.

Обратите внимание!

  • Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции

  • Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания

  • Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV

Как правильно выбрать?

Выбор наиболее подходящего вентилятора производится по следующим критериям:

  • производительность. Показатель, определяющий объем воздушного потока, создаваемый вентилятором в единицу времени.
  • давление. Этот показатель важнее, чем производительность, поскольку для перемещения материалов требуется воздушный поток, обладающий достаточным импульсом.

Каждая марка вентиляторов имеет свой ряд типоразмеров, определяющихся номером вентилятора. Номер имеет свое значение — он обозначает диаметр рабочего колеса, выраженный в дециметрах.

Выбор подходящего вентилятора основан на величине системы. Параметры устройства напрямую связаны с его размерами, поэтому подбор осуществляется путем сопоставления расчетных данных с рабочими характеристиками того или иного номера вентилятора.

Классификация моделей

Фильтр циклон вариант 1 (без конуса)

Для изготовления фильтра циклон своими руками потребуются следующие детали и материалы:

  • Масляный фильтр. Он фильтрует мелкую пыль.
  • Ведро с плотно прилегающей крышкой 20 л.
  • Колена полипропиленовые, предназначенные для систем водоснабжения, и имеющие угол 90 и 45 градусов и диаметр 40 мм – 1 штука.
  • Труба сантехническая, пластиковая – 1 метр, диаметр 40 мм.
  • Кусок гофрированной трубы длиной в 2 метра и диаметром 40 мм. Она потребуется для входа в устройство.

Процесс изготовления

1. В крышке от ведра, в центре, нужно прорезать отверстие, в которое вставляется уголок 90 градусов, к нему будет подсоединен пылесос.

2. Замазать щели герметиком.

3. В боковой стенке ведра прорезать отверстие и вставить уголок 45 градусов.

4. Для соединения гофры с коленом служит отрезок трубы.

5. Для более долгой службы фильтра, на него можно натянуть кусок капроновых колготок.

6. Выход фильтра надо соединить с коленом в крышке ведра.

Возможно, фильтр не удастся одеть на выходную трубу. Для этой цели, надо придумать какой-нибудь переходник. Может подойти отрезок гофра для сантехнического сифона, или резиновый шланг определенного диаметра. Желательно все соединения промазывать герметиком. Масляный фильтр можно приобрести в магазине, торгующем автозапчастями.

Надо иметь в виду, что при закрытии входного отверстия, ведро может дать трещину. Поэтому надо укрепить стенки ведра, каким-либо способом, или предусмотреть что-то вроде клапана. Главное, в этом деле не спешить, замерять все соединения, и тогда у вас все получиться.

Выше описан лишь один из вариантов. Подобных конструкций существует множество. Вместо ведра применяют пластиковые бочки, имеются конструкции, где роль ведра выполняет фановая труба. Многие умельцы самостоятельно изготавливают емкости из жести или тонкого железа.

Некоторые изобретатели конструируют фильтр циклон с использованием конуса. В этой конструкции часто используется дорожный конус.

Изготовление своими руками

Перед началом работы помните, что создать такое простое устройство совсем не сложно. Поэтому, получив полномочия, вы можете быстро внести в механизм продуманные изменения.

При создании циклона своими руками из подручных материалов вам понадобятся

Емкость объемом 10-25 литров (бак, пластиковый контейнер, ведро, бочка и т.д.)

Важно выбрать основу без внутренних реберных костей. В противном случае поток воздуха будет прерываться из-за помех

Некоторые специалисты рассматривают деревянные рамы для аквариумов и комбинируют их с оргстеклом, но столярные работы отнимают много времени.
Полипропиленовые колена с углом 30° и 90°. Колена под углом 30 градусов создают вихревой (центробежный) поток.
Трубки длиной примерно 1,5 метра, в зависимости от мощности.
Трубка из гофрированного картона длиной около 2 метров. Может быть разделен на два одинаковых шланга: один для сбора пыли, другой — для прямого подключения метлы.
Масляный фильтр или альтернатива (резиновый колпачок с небольшими отверстиями или проницаемый тканевый материал).

Циклон Самый бюджетный вариантЦиклон Самый бюджетный вариант

Чтобы очистить пылесос вручную, вам необходимо

  • Крышка резервуара должна иметь отверстие для полипропиленового угла 90° и такое же отверстие для угла 30° на боковой стороне самого резервуара.
  • Фильтр, уже соединенный с полипропиленовым коленом, размещается внутри резервуара.
  • Все отверстия должны быть закрыты герметиком.

Уборка без шума и пыли

Основное различие между мобильным пылесосом и встроенным централизованным это то, что блок второго устанавливается стационарно в отдельном расположении – в подвале, прачечной, мансарде, лоджии и пр., а значит шум его работы вас не будет отвлекать (кстати, соседи от шума тоже не в восторге, и о шумоизоляции о соседей я писал в этой статье – это актуально для квартир). От блока (силового агрегата) по всем помещениям проходит система трубопроводов.

Схема устройства центральной системы пылеудаления в частном доме

В каждой комнате от воздухопровода выведены пневморозетки (имеют вид обычной розетки с крышкой). Вам не придется бегать по всей квартире с пылесосом. Нужно лишь к любой из пневморозеток подсоединить легкий уборочный шланг – контакты тут же замыкаются, а агрегат получает сигнал к началу работы. Вы можете начинать пылесосить, а пыль по воздушному трубопроводу отправляется к силовому агрегату. По окончанию уборки достаточно лишь отсоединить шланг от пневморозетки.

Что необходимо заготовить для работы

Чтобы собрать циклон для пылесоса своими руками, пригодится, в первую очередь, пылесос, который обычно используется в быту. Достаточно средней мощности в 1 кВт, при которой самодельная конструкция не деформируется, а мелкие камешки, пыль и стружка затягиваются легко. Для сбора отходов понадобится пластиковая бочка с крышкой, емкостью от 40 до 70 литров, в зависимости от индивидуальных потребностей.

Необходимо также приобрести или использовать остатки от обустройства сантехнической системы дома, в виде пластиковой трубы 50Х150 мм. Для соединения деталей понадобятся:

  • переходник-эксцентрик с трубы на входное отверстие, 50Х40 мм;
  • манжета пластиковая, 40Х50 мм;
  • винты, размером М4Х12, М4Х20 и 4Х8;
  • шайбы и гайки 4Х8.

Заделка герметичных швов производится с помощью пистолета для термического плавления и подачи клея, с рабочей температурой около 150 градусов.

Как сделать циклон для пылесоса своими руками: устройство + подробный инструктаж по сборке

Круглые абсорберы считаются одними из самых удачных устройств с точки зрения производительности. Циклонные системы — это относительно простые механизмы сепарации, которые могут продуктивно фильтровать взвешенные частицы в потоке воздуха.

Исходя из теоретических принципов работы таких систем, вполне вероятно, что для пылесосов будут созданы циклоны, которые будут выступать в качестве дополнительного инструмента. Интересует вопрос, знаете ли вы, как самостоятельно построить простой циклон? Мы можем помочь вам в этом.

В этой статье содержится подробная информация о создании циклонного сепаратора и пошаговые инструкции по его сборке и подключению к пылесосу. Все этапы процесса объясняются и изображаются наглядными картинками.

Ссылка на основную публикацию
Похожие публикации
