Аппарат с водяным фильтром своими руками
Пылесосы с аквафильтром (водяным фильтром) лучше устройств циклонного типа подходят для цементной пыли или иного мелкого мусора, образуемого в больших количествах во время ремонта либо строительных работ. Чтобы своими руками собрать такой аппарат из бытового пылесоса, нужно знать, как работают данные приборы.
Чтобы сделать аппарат с аквафильтром, потребуются:
- пластиковое ведро, плотно закрывающееся крышкой;
- сантехническая труба, уголок на 90°;
- гофрированная труба;
- силиконовый герметик;
- клей.
Сначала нужно подготовить крышку. В ней вырезаются два отверстия по диаметру сантехнической трубы, которая должна держаться очень плотно. Для этого все щели необходимо заделать силиконовым герметиком, чтобы сквозь них не выходил воздух. Входная труба, через которую поступает загрязненный воздушный поток, должна быть погружена в воду, залитую примерно на треть от объема ведра. Для выхода воздуха в крышку устанавливается уголок, повернутый к стенке на 90°. Это необходимо, чтобы брызги не попадали в трубу, и влага не проникла в пылесос. По этой же причине уголок должен быть размещен как можно ближе к крышке. Все, конструкция практически готова. Теперь нужно подключить пылесос и трубку с щеткой для сбора пыли. Оригинальный шланг пылесоса крепится к выходному отверстию ведра.
Трубка и щетка пылесоса подсоединяются к аквафильтру через гофрированный шланг. Чтобы соединения были более прочными, следует воспользоваться алюминиевым скотчем и обмотать им стыки. Следует учитывать, что пылесос, подключаемый к такому фильтру, не должен быть слабым. Полученному самодельному аппарату с аквафильтром будет сложно справиться с крупным мусором, но отличную фильтрацию обеспечить ему под силу.
Поэтапное изготовление Циклона
Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.
Без конуса
Для конструкции из ведра и канализационных труб понадобятся:
- масляный фильтр;
- пластиковое ведро;
- канализационные ПВХ колена на 45° и 90°.
- труба сечением 40 мм и длиной 1 м;
- гофротруба длиной 2 м и диаметром 40 мм.
Процесс конструирования таков:
- По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
- Замазываем щели герметиком.
- В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
- В качестве соединительного элемента с коленом используем гофру.
- Стыкуем выход фильтра с коленом в крышке ведра.
С конусом
Для изготовления такого приспособления нужно подготовить:
- дорожный конус;
- круглые деревянные палочки;
- большую емкость;
- пластиковые колена диаметром 50 мм на 45° и 90°;
- кусок ПВХ трубы 50 мм;
- гофрированную трубу;
- толстую фанеру;
- крепеж.
Изготавливаем фильтр таким образом:
- Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
- Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
- Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
- Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
- Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
- Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
- Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.
Простой Циклон
Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.
Для сборки понадобятся:
- 2 гофрированных шланга к пылесосу;
- ПВХ трубы диаметром 40 и 100 мм;
- лист металла толщиной 0,2-0,5 мм;
- 2 пластиковые бутылки на 2,5 л и одна на 5 л;
- ножницы по металлу;
- электродрель со сверлами;
- заклепочник;
- термопистолет с клеем.
Изготавливаем фильтр таким образом:
- От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
- Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
- Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
- Спираль помещаем в большую трубу и оставляем немного выступ наружу.
- В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
- Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
- Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
- Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
- Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.
Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.
Подробнее об изготовлении самодельного Циклона можно узнать из видео.
Характеристики
Пылесосы типа циклон обладают рядом важных характеристик, в зависимости от которых модели отличаются друг от друга:
- объем контейнера. Приобретать пылесос с объемом колбы менее полутора литров нет смысла, учитывая тот мусор, который предстоит собирать этому устройству. К тому же следует проверять, чтобы очистить пылесос после работы было максимально легко;
- мощность всасывания. От нее зависит качество уборки, но этот показатель не стоит путать с мощностью потребления;
- система фильтрации. От нее зависит, насколько чистым будет выходящий воздух, что особенно актуально для аллергиков. В большинстве современных моделей на выходе установлены НЕРА-фильтры, способные остановить выход даже мельчайших частиц пыли. Помните, не все фильтры можно мыть;
- удобство шланговой конструкции. При покупке пылесоса проверяйте максимальную длину телескопической трубки, чтобы оценить, достаточно ли она длинна. У качественных агрегатов все места соединений плотно фиксируются, но одновременно с легкостью разъединяются при необходимости;
- размещение кнопок для управления. Они могут находиться на корпусе или рукоятке;
- длина шнура для подключения к сети. Оптимальная длина, которой достаточно для полноценного использования пылесоса, может быть от 8 до 10 метров;
- комплектация. К хорошему пылесосу должно прилагаться максимальное количество насадок.
Варианты конструкций, чертежи
Вариантов конструкций циклонов для пылесоса из ведра немного. Обычно мастера используют два вида:
- с одним ведром;
- с двумя.
Одноведерный пылесборник применяют, если нужно очистить поверхности небольших площадей. Циклон из двух используют мастера, которые проводят большой объем строительных работ, где присутствует значительное количество пыли. К примеру, в процессе проведения электромонтажных работ, а точнее, когда штробят стены.
Здесь подойдет и циклон из одной емкости, но ее придется часто очищать от мусора, что увеличит время проведения работ в целом. Плюс – неудобство самой операции очистки пылесборника.
Виды пылеуловителей
Одним из главных элементов системы аспирации деревообрабатывающего производства являются пылеуловители. Это особые фильтры, которые отсеивают крупные частицы стружки и опилок и удаляют их в отсек для последующей утилизации.
Выделяют два типа пылеудалителей:
- одноступенчатые;
- двухступенчатые.
Сегодня на производстве чаще всего используются устройства второго типа. Двухступенчатые пылеудалители разделяют древесную пыль и опилки в зависимости от размера, отсеивая крупные частицы. Таким образом, в фильтры тонкой очистки поступает только мелкая пыль, их сетка не засоряется стружкой.
Циклоны
Циклон — это прибор двухфазной очистки отходов деревообработки, который позволяет отделять крупные частицы стружки от мелкой пыли. Он работает по принципу воронки. Во время очистки, крупная стружка вращается на внешней части прибора, а затем оседает в пылесборнике. Мелкие же частицы попадают во внутреннюю часть, оседая на поверхности фильтров. Таким образом, в отсеки тонкой очистки попадает уже освобождённый от видимой пыли воздух.
Рукавные фильтры
Используются для очистки запылённого воздуха и сепарации отходов деревообработки, отделения мелкой пыли от крупных опилок, древесной стружки. Сепарация происходит при прохождении воздушных масс через фильтр, сделанный в виде длинных рукавов.
Рукавные очистители чаще всего изготавливают из нетканого полиэстера. Когда загрязнённый воздух проходит через рукав, загрязнения задерживаются на его внутренних частях, а воздушный поток движется дальше, к фильтрам тонкой очистки.
Раз в 5–10 минут рукава автоматически продуваются потоком сжатого воздуха, который сбивает с внутренних частей слой пыли. Таким образом, фильтрующая поверхность постоянно очищается, остаётся работоспособной в течение длительного времени.
Аспирация играет важную роль в обеспечении безопасности процесса деревообработки. Полученные в результате её работы древесные опилки используют повторно для изготовления ДСП и других материалов. Приборы удаления отходов должны быть установлены на любом предприятии, где изготавливают изделия из древесины.
Строительный пылесос своими руками: что нужно
Как уже говорилось выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.
Для изготовления такого устройства вам понадобится старый бытовой пылесос, даже если он пережил далекое советское прошлое. Это преимущество в том, что самодельные пылесосы можно делать из ненужных старых агрегатов.
Итак, из пылесоса извлекаем такие элементы как:
- Двигатель;
- Кабель для подключения устройства к сети;
- Устройство регулирования мощности;
- Колебания всасывания.
Для корпуса подготовьте:
- Пластиковая трубка диаметром 5 см;
- Емкость с крышкой;
- Лист фанеры толщиной около 0,5 см;
- 14 гаек и болтов М6;
- Лента оцинкованная листовая;
- Автомобильный фильтр (от маршрутки);
- Переключатель — 220 В;
- Герметик;
- Наждачная бумага;
- Палочки для клеевых пистолетов;
- Гофрированный шланг (может быть от стиральной машины);
- Резьбовая шпилька с гайками и шайбами;
- Пульсация электросистемы ПНД32.
Стоит сразу подготовить инструменты:
- Дрель;
- Клей-пистолет;
- Пистолет для герметика;
- Ключи слесаря;
- Отвертки;
- Нож;
- Головоломка;
- Кусачки.
Изготовление
На расстоянии примерно 10 сантиметров от верха емкости делаем отверстие, в которое подключаем трубку. Отверстие должно быть овальным и прямым. Патрубок устанавливается под небольшим углом вниз, плотно прилегая к стене. При помощи клеевого пистолета нужно подкорректировать результат, как на изображении 2.
Трубка, вставленная в предварительно просверленное отверстие в стволе
Прикрепляем изнутри переходник для подключения всасывающего шланга.
Вырезаем два круга размером примерно в половину крышки, просверливаем отверстия под болты. Детали крепятся с двух сторон. После этого просверливаются остальные круги и наждачной бумагой очищается их поверхность от заусенцев. Покрываем изделия по периметру герметиком, после чего устанавливаются и окончательно фиксируются. По центру проделывается отверстие для штифта. Чуть левее будет отверстие для забора воздуха побольше.
Расположение штифта и вентиляционное отверстие
Нам нужен воздушный фильтр без сетки (он будет забиваться мусором, что крайне невыгодно), в который он помещен. Его необходимо удалить плоскогубцами. Одна сторона баллона должна быть закрыта фанерной заглушкой. Фильтр крепится к штифту гайкой.
Кстати, фильтр поможет не только избавиться от пыли, но и предотвратит вдыхание мелких опасных частиц, например, тонера. Если в этом случае использовать обычный пылесос, пакеты легко забиваются тонером. В этом случае все частицы осядут в сборном контейнере.
Мотор пылесоса можно разрезать вместе с пластиковыми деталями для облегчения соединения. Чтобы закрепить его на крышке, понадобится зажим, который можно сделать из жестяной полосы.
Переключатель и регулятор расположены рядом. После этого все детали соединяются между собой проводами и соединяется провод с вилкой.
Положение двигателя, переключателя и регулятора мощности
Всасывающая трубка обычно бывает недостаточно длинной, поэтому ее расширяют гофрированной трубкой.
Стандартные насадки пылесоса помогут навести порядок в любой мастерской. Их также можно использовать для подключения к оборудованию, для прямого сбора мусора с помощью простых переходников.
Итак, самодельный циклонный строительный пылесос готов!
Как устроен и работает циклон?
Чтобы правильно изготовить циклон, надо знать его устройство и принцип работы. Состоит фильтр из емкости для сбора мусора, в стенки которой на разных уровнях вмонтирован входящий и выходящий патрубок.
Принцип работы самодельной конструкции показан на схеме:
- Через патрубок для забора мусора всасывается грязный воздух. Подключается вход гофрированным шлангом к телескопической трубке со щеткой или другой насадкой.
- Цилиндрический корпус принимает поступающий мусор.
- За счет того, что входящий патрубок установлен наискось относительно стенок корпуса, внутри цилиндра создается воздушное завихрение.
- Центробежная сила прижимает мусор к стенкам емкости.
- Под собственным весом тяжелые частицы оседают на дно.
- Воздух из цилиндра попадает в мембранный фильтр.
- Пройдя фильтрацию, чистый воздушный поток выходит через патрубок и направляется по гофрированному шлангу в пылесос.
За счет воздушного завихрения большая часть пыли оседает на дне циклона. Мембранный фильтр практически не загрязняется, но он нужен для защиты вентилятора пылесоса от загрязнения. При изготовлении самоделки особых расчетов не делают. Для бытового пылесоса мощностью от 1500-3000 Вт подойдет любая цилиндрическая емкость объемом 3-10 л.
Классификация моделей
Есть несколько типов пылесосов циклонного типа:
- Ручные модели — наиболее бюджетные. Они имеют вид щетки с ручкой. Их ключевой недостаток — маленький пылевой контейнер и небольшая мощность всасывания.
- Обычные (вертикальные и горизонтальные) — могут иметь разную цену. Фильтр имеет тонкую очистку, мощность всасывания составляет 300−400 Вт.
- Роботы-пылесосы, оснащенные циклонными фильтрами. Мощность всасывания бывает как низкой, так и высокой. Стоимость может составлять от 8 до 50 тысяч рублей.
- Промышленные модели — такие варианты имеют крупные габариты и высокую производительность. Однако их стоимость высока — от 15 до 45 тысяч рублей.
А вот бытовые дорогостоящие модели могут обойтись до 50 тысяч рублей и обладать сложной фильтрационной системой и высокой мощностью всасывания.
Если интересуют модели высокой ценовой категории, то здесь разумно рассмотреть альтернативу в виде высококачественного многофункционального пылесоса, оснащенного аквафильтром. С его помощью можно делать сухую и влажную уборку. Некоторые модели данной категории способны обеспечить высокий уровень очистки воздуха, а убирать можно без потери мощности всасывания.
Установленный на выходе НЕРА-нейтрализатор способен ловить микрочастицы даже толщиной в 0, 06 микрон, что тоньше человеческого волоса в 230 раз. А еще подобная универсальная очистительная система обладает соответствующей сертификацией и имеет высококачественную фильтрацию, функцию увлажнения и даже ароматизации, что проводится на малых оборотах двигателях посредством специальной насадки.
С помощью электромагнитного сепаратора, развивающего скорость до 32 тысяч оборотов в минуту, можно поглотить даже ту пыль, которая находится глубоко внутри ворсистых ковров или мягкой мебели, для этого можно применять специальную щетку-выбивалку с электроприводом.
Вторая вариация создания самодельного СП
В данной вариации подразумевается применение двух основополагающих элементов:
- Бытовой модификации пылесоса.
- Фильтра типа «Циклон».
Чтобы сконструировать данную модификацию, необходимо запастись необходимыми материалами и инструментарием. Список ключевых составляющих таков:
- Указанные выше основополагающие элементы.
- Ведро. Требования: объем – 20 л, к ведру обязательна крышка.
- Два уголка ПП. Один на 45°, второй – на 90°.
- Трубка. Ее требующиеся параметры: длина – 100 см, диаметр – 4,5 см.
Далее наступает конструкционный процесс. Он включает в себя следующие стадии:

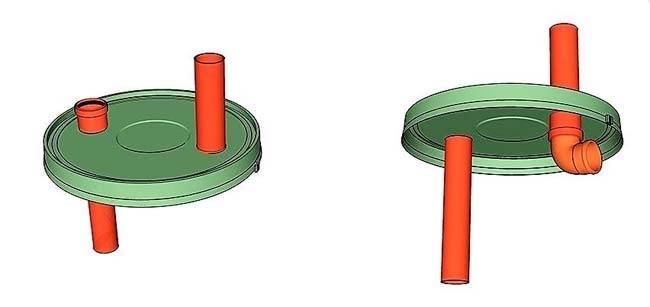

- В крышке ведра необходимо сделать отверстие под второй уголок (90°). Он монтируется в этот участок.
- Образовавшийся стыковой участок обязательно герметизируется. Необходимы клей и строительный пистолет.
- В стенке сбоку делается отверстие под первый уголок (45°).
- Также необходима герметизация, как в п. 2.
- Применяется гофра, ее требуется присоединить к уголку. Гофра должна разместиться очень плотно, тогда необходимость в герметизации отпадает. Часто задействуют гофру от кухонного сифона (он имеется во многих раковинах). Использование именно подобной гофры обеспечит легкое надевание ее узкого окончания на обозначенную трубку (диаметром 4,5 см). А ее второе окончание без проблем размещается в пылесосном отверстии.
- Требуется увеличить срок службы фильтра: для его покрытия необходимо применить капроновую ткань.
Циклон из дорожного конуса
Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.
Что необходимо для работы?
Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:
- Дорожный конус;
- Трубы пластиковые (примерно 40 мм)
- Угол на 45 градусов;
- Фанера;
- Кусочки ЛДСП;
- Клеевой пистолет и стержни;
- Емкость с крышкой, можно из-под краски.
Приступим к изготовлению
Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.
Круг из фанеры с отверстиями для входа и выхода воздуха
Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.
Труба вставленная в одно из отверстий
Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.
Расположение угла для правильной циркуляции воздуха в циклоне
После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.
Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.
В итоге получается изделие как на рисунке 9.
Готовое изделие
Изготовление циклонного фильтра
Создание самодельного стружкососа складывается из ряда этапов:
- Создание фиксирующего кольца и фигурной вставки
- Установка фиксирующего кольца
- Установка бокового патрубка
- Установка верхнего ввода
- Установка фигурной вставки
- Сборка циклонного фильтра
Создание фиксирующего кольца и фигурной вставки
Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).
Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.
Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.
Разметку лучше делать точно или в худшем случае «на глаз».
Выпиливаем получившиеся детали электролобзиком.
В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.
Установка фиксирующего кольца
Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.
Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.
И вырезаем ножом.
Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.
Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра
Установка бокового патрубка
Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра
Обратите внимание, что верхней частью малого ведра теперь стало его дно
После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.
Патрубок сажаем на герметик и фиксируем саморезом.
Установка верхнего ввода
Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.
Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.
Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.
Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.
Установка фигурной вставки
Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.
Крепление производится с помощью саморезов через наружную стенку циклона.
Сборка циклонного фильтра
Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.
Затем необходимо правильно подсоединить воздуховоды:
- Верхний патрубок – к бытовому пылесосу
- Угловой отвод, входящий сбоку под углом – к шлангу.
Самодельный циклонный пылесос (стружкосос) готов.
Циклонные фильтры в пылесосе: плюсы и минусы технологии
Любая технология, даже самая передовая, обладает своими положительными и отрицательными сторонами, которые не всегда являются недоработкой инженеров и создателей, но могут вытекать из физического смысла изобретения. Пылесосы циклонного типа не лишены плюсов и минусов.
Преимуществами технологии можно считать следующие параметры:
- отсутствие мешка пылесборника, что обеспечивает удобство использования, поскольку при опустошении достигается высокая гигиеничность в силу отсутствия прямого контакта с содержимым резервуара;
- прочность пластикового фильтра. При уборке обычной пыли, которая лишена предметов с острыми краями, вероятность повреждения пылесборника минимальная, в отличие от бумажного мешка, изнашивающегося со временем.
- поддержание постоянной мощности всасывания. Приборы, оснащенные мешками для сбора пыли, при забивании последнего имеют обыкновение существенно терять силу забора воздуха. Поскольку в циклонных пылесосах Самсунг с фильтром на ручке или иных других моделях на пути воздушного потока не существует преград, то мощность остается неизменной;
- экономичность, вытекающая из отсутствия необходимости менять мешки для сбора пыли;
- долговечность;
- размеры. В сравнении с пылесосами, оснащёнными водяными фильтрами или имеющими функцию влажной уборки, циклонные модели обладают значительно меньшими габаритами и справиться с ними может даже ребенок;
- визуальный контроль. Поскольку резервуар для сбора мусора изготавливается из прозрачного пластика, то в случае засасывания небольшой, но нужной вещи, её легко найти.
К СВЕДЕНИЮ!
Несмотря на прочность пластика, применяемого для изготовления контейнера, со временем на нем могут появляться царапины, поскольку пыль и мусор движутся внутри с немалой скоростью.
Но несмотря на преимущества, подобные устройства обладают рядом недостатков, в частности:
- проблема со сбором мелкофракционного и лёгкого мусора. Конструкция циклона не позволяет провести качественный сбор перьев, пуха, шерсти домашних животных, волос и ниток. Если предполагается, что данный тип мусора будет превалирующим при уборке, тогда следует выбирать иные типы приборов;
- накопление статического электричества. Центробежная сила, приводящая к постоянному трению воздуха с пылью о стенки резервуара, способствует тому, что с течением времени наблюдается накопление статики, которая передается на части прибора. При прикосновении существует риск получения несильного, но неприятного разряда;
- зависимость всасывания от стабильности поступления воздушного потока. Если в процессе уборки происходит перекрывания всасывающей трубки (например, при чистке мебели или штор), наблюдается резкое сокращение потока воздуха, что приведет к оседанию пыли на фильтре и его засорению;
- создание шума крупными частицами. Если в мусоре встречаются большие частицы, то при появлении в резервуаре они могут привести к созданию неприятного шума. Также крупный мусор может стать причиной появления царапин на стенках;
- повышенный уровень шума. Поскольку циклон функционирует посредством создания центробежной силы воздушного потока, то при постоянном всасывании наблюдается создание повышенного уровня звука;
- цена. Циклонные модели стоят несколько дороже традиционных аналогов, а если выбирать пылесосы, оснащенные дополнительными функциями, то придется быть готовым доплачивать за комфорт и удобство.
Перед решением купить пылесос с циклонным фильтром, рейтинги и отзывы будут не единственным определяющим фактором
Преимущества и недостатки также следует принимать во внимание, определяя, насколько именно этот тип будет оптимальным для целей конечного пользователя
Стружкоотсос из канализационного стояка
Чтобы сделать присоску для стружки из пластиковой канализационной арматуры, вам потребуются следующие инструменты и материалы.
Материалы
- баклажан 5 л.
- две 2-литровые бутылки;
- клей-карандаш;
- Труба канализационная ПВХ ø 100 мм;
- крепежные кольца — хомуты;
- Труба ПВХ ø 40 мм;
- заклепки;
- шланг;
Пошаговая инструкция сборки стружкоотсоса
- От стояка канализации отрезают горловину, оставляя отрезок длиной 1 м.
- Пластиковая бутылка разрезается, остается часть цилиндра с конусом, горлышком и крышкой.
- В обоих штифтах просверлены отверстия. Колпачки склеиваются при помощи пистолета и стягиваются хомутом.
- Разрезанная бутылка вставляется в нижнее отверстие стояка. Соединение заделывается горячим клеем и стягивается хомутом.
- На боковой стороне трубы ПВХ просверливается отверстие диаметром 40 мм. Внутрь вставляется трубка длиной 70 мм. Стыки заделаны.
- Из формы вырезаем лобзиком 3 круга ø 100 мм.
- В центре каждого круга просверливается отверстие диаметром 40 мм.
- Полученные диски разрезаем пополам.
- Половинки соединяют последовательно заклепками, получая винт.
- Внутри спирали вставлена ПВХ-трубка диаметром 40 мм. Трубка соединяется с винтом горячим клеем.
- Вся конструкция втягивается в стояк так, чтобы верх трубы выступал на 100 мм над отверстием в стояке. В этом случае шнек должен оставаться внутри корпуса циклона.
- У 5-литрового баклажана горлышко и низ обрезаны так, чтобы низ конуса плотно прилегал к верхнему концу канализационной трубы. Наружный диаметр соединения проклеивается пистолетом.
- Верхнее отверстие горловины приклеено к выходному отверстию внутренней трубки.
- Бутылка для хранения ввинчивается в нижнюю крышку.

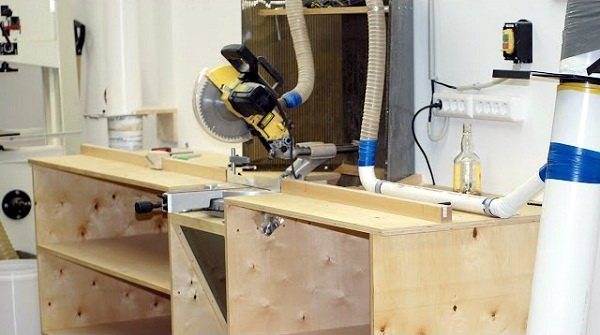

- Трубы вставляются в горизонтальную трубу, второй конец которой соединяется с патрубком сбора стружки и опилок деревообрабатывающего станка (кругового, фрезерного или другого оборудования).
- Вертикальный выход подсоединяется к шлангу пылесоса. Теперь устройство для удаления стружки готово к использованию.
Рекомендации
Перед тем как создавать «Циклон», нужно учесть несколько важных советов, чтобы в результате получилось надежное и мощное изделие:
- Для оптимизации работы пылесоса надо подсоединить сразу два шланга: на выдувание и всасывание.
- Необходимо регулярно проверять герметичность емкости. Если будет использовано ведро с микротрещинами, придется полностью переделывать фильтр, поскольку пыль через любые дефективные места будет просачиваться наружу.
- Устройство желательно дополнить резервуаром с водой.
- Лучше использовать под мусоросборник тару из металла, поскольку она крепче, нежели пластиковая емкость.
