Изготовление циклона из бочки
Назначение
Убирать в комнате, где ведутся ремонтные работы, — кропотливое и трудоемкое занятие. Недостаточно просто смахнуть или смести веником опилки, частицы штукатурки, крупинки гипсокартона, поскольку пыль оседает на всех поверхностях помещения. В таком случае не поможет даже влажная уборка. Поэтому решение подобной проблемы одно — применить пылесос.
Но беда в том, что использовать бытовой прибор для очистки комнаты от строительной пыли — плохая идея, поскольку мешок устройства быстро забьется, поэтому придется его постоянно очищать. Кроме того, крупные частицы (например, щепки и куски раствора) станут причиной засора трубы и иных деталей бытового устройства.
Промышленный пылесос — крупногабаритный и дорогой прибор, поэтому его редко используют для чистки жилой комнаты, в которой был сделан ремонт. Но умельцы нашли простое решение этой проблемы. Самодельный фильтр «Циклон» — вот простое изделие, которым необходимо дополнить бытовой пылесос, когда надо очистить дом от пыли и не повредить устройство.
Вариант 2: Циклонный фильтр из канализационной трубы
Берем две пластиковые канализационные трубы, диаметром 110 мм и длиной 50 см.
В каждой трубе по центру сверлим отверстие, диаметром 50 мм. В сделанные отверстия вставляем пластиковые отводы (уголки), диаметром 50 мм.
Через тройник, диаметром 50 мм соединяем отводы. Канализационный тройник можно использовать как для трубы, которая склеивается, так и для раструбных труб, уплотненных резиновыми манжетами.
На торец 110 мм канализационной трубы ставим заглушки и в их центре сверлим отверстия, диаметром 50 мм.
Из досок и фанерки делаем подставку, примерно, как на фото.
С торцов, в заглушки, устанавливаем тройник с отводами. В него, в дальнейшем, мы будем подключать шланг пылесоса.
На нижние торцы 110 мм канализационных труб надеваем 110 муфты с заглушками и наш самодельный циклон готов.
Самодельный циклон из пластикового ведра
Если под рукой не оказалось подходящей бочки, то можно использовать более доступную емкость. Отлично подойдет для этого пластиковое ведро (например, из-под краски).
Помимо этого, нам потребуются горловина сифона (слив для мойки) и пластиковая бутылка.
При изготовлении самодельных циклонных пылесосов многие мастера сталкиваются с тем, что их агрегаты не справляются со своей задачей должным образом.
Проблема обычно заключается в том, что поток воздуха перемещается с очень большой скоростью. В результате даже средние и крупные частицы пыли попросту не успевают оседать.
Однако эту проблему легко решить. Для этого достаточно будет уменьшить скорость выходящего из циклона потока воздуха.
Сделать это очень просто. На входе в циклон необходимо будет установить кусок канализационной трубы диаметром 40 мм, а на выходе — всасывающее отверстие должно быть большего диаметра. В данном случае можно использовать пластиковую бутылку объемом 2,5 литра (ее диаметр составляет 110 мм).
Первым делом в крышке пластикового ведра необходимо просверлить два отверстия: в центральной части и ближе к краю.

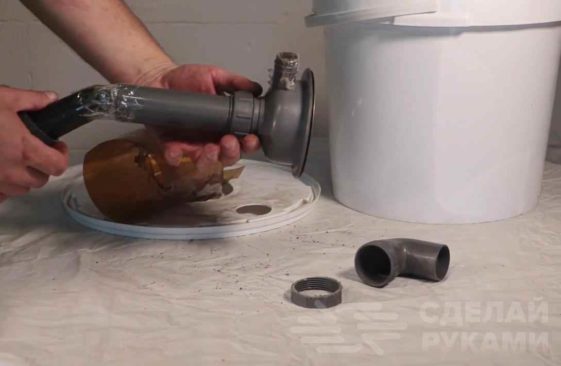

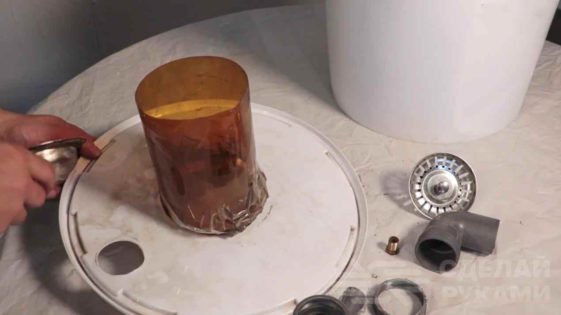

В отверстие по центру крышки вставляем ПЭТ бутылку (а точнее — часть от нее). От бутылки отрезаем горловину и дно.
Обратите внимание: длина бутылки должна быть такой, чтобы, находясь внутри ведра, расстояние между нижним краем и дном было не менее 15 см. Внутрь бутылки устанавливается горловина сифона, а с наружной стороны к ней присоединяется кусок трубки, которая, в свою очередь, крепится напрямую к пылесосу. Внутрь бутылки устанавливается горловина сифона, а с наружной стороны к ней присоединяется кусок трубки, которая, в свою очередь, крепится напрямую к пылесосу
Внутрь бутылки устанавливается горловина сифона, а с наружной стороны к ней присоединяется кусок трубки, которая, в свою очередь, крепится напрямую к пылесосу.
Во второе отверстие в крышке ведра вставляем кусок пластиковой трубы с угловым отводом.

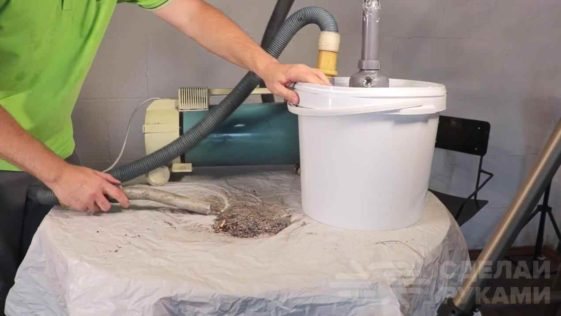

В завершении останется только надеть крышку на ведро, и подключить пылесос, а также шланг, через который будет поступать пыль (опилки, стружка и т.д.). Система пылеудаления получилась очень простой, но эффективной. Собрать ее под силу каждому мастеру.
Подробно о том, как изготовить своими руками фильтр циклонного типа из пластикового ведра, можно увидеть на видео ниже. Данной идеей поделился автор YouTube канала Dr. LOM / Доктор Лом.
Из главных преимуществ данной конструкции стоит отметить низкую себестоимость (необходимые материалы у многих имеются в наличии).
Расчеты Циклона
Принцип работы
Используя обтекаемый воздушный поток, фильтр связывает частицы пыли вместе. В свою очередь, начинает действовать центробежная сила, прижимая их к стенкам емкости. А затем гравитация заставляет опилки опускаться на дно.
Есть много диаграмм, показывающих, как работают циклонные фильтры. Один из них можно увидеть ниже.
Циклонное фильтрующее устройство
Подобный или подобный фильтр можно сделать своими руками. Вариантов исполнения огромное множество, но объединяет их одно – принцип действия. Любая конструкция будет состоять из:
- Контейнер для сбора мусора.
- Циклонный фильтр;
- Обычный пылесос (желательно мощный);
Мощность пылесоса – важный момент во всей конструкции. В нормальном состоянии он предназначен для уборки дома, сбора мелкого мусора и пыли. В этом случае появляется циклонный фильтр, а это значит, что длина воздуховода будет увеличена почти в три раза, соответственно, и нагрузка на устройство будет больше. Конструкция получается довольно массивной, в отличие от обычного пылесоса, поэтому нужна такая хитрость, чтобы длина шланга была достаточной для комфортной уборки.
Плюсы и минусы строительного пылесоса
Большая мощность позволяет профессиональной технике работать без перерыва достаточно долго, а длинный шланг обеспечивает доступ к удаленной территории без необходимости переносить пылесос или прерывать работу.
Но у него есть и минусы:
- Высокая стоимость. При необходимости периодических или разовых работ покупка нового дорогого инструмента нецелесообразна.
- Большие размеры и вес.
Некоторые умельцы придумали выход из положения в виде дополнительной опции к имеющейся технике. При достаточно небольших расходах можно собрать циклонный фильтр для пылесоса своими руками. Эта конструкция увеличит возможности уже имеющегося обычного бытового пылесоса.
Чем отличается строительный пылесос от обычного
Но для работы время от времени эту конструкцию можно немного видоизменить и улучшить. Идея принадлежит Андрею Шайтеру.
Прежде чем рассматривать второй вариант дизайна, задайте себе вопрос: «В чем одно из основных отличий бытовых пылесосов от строительных?»
В бытовых моделях охлаждение происходит за счет всасываемого воздуха.
То есть вы пылесосите пол, воздух засасывает мусор. Кроме того, он фильтруется и охлаждается сам двигатель. Затем воздух удаляется.
Отсюда весь риск повреждения двигателя. Во-первых, при засорении фильтра резко падает охлаждение двигателя.
Во-вторых, бетонная пыль не на 100% задерживается в пылеуловителе и часть ее летит по обмоткам, удаляя по пути изоляцию краски, как наждак. Такая рассыпанная пыль убивает все, что трется и вращается.
Добавление воды на дно резервуара мало помогает. Вместо пыли вы получите много грязи, вес ведра и фильтры со временем забьются.

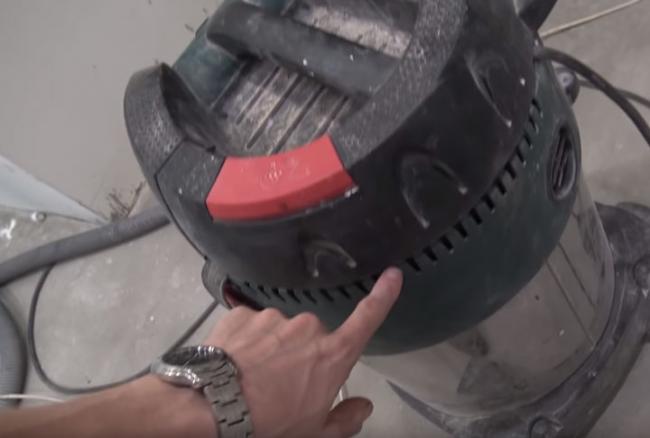

В профессиональных устройствах двигатель охлаждается отдельно, через специальные технологические отверстия. Поэтому они не так боятся мешков с мусором.
Кроме того, у них также есть автоматическая очистка или встряхивание.
Чтобы переделать отечественную модель по виду, запчастей потребуется чуть больше, чем в первом случае.
Как устроен и работает циклон?
Чтобы правильно изготовить циклон, надо знать его устройство и принцип работы. Состоит фильтр из емкости для сбора мусора, в стенки которой на разных уровнях вмонтирован входящий и выходящий патрубок.
Принцип работы самодельной конструкции показан на схеме:
- Через патрубок для забора мусора всасывается грязный воздух. Подключается вход гофрированным шлангом к телескопической трубке со щеткой или другой насадкой.
- Цилиндрический корпус принимает поступающий мусор.
- За счет того, что входящий патрубок установлен наискось относительно стенок корпуса, внутри цилиндра создается воздушное завихрение.
- Центробежная сила прижимает мусор к стенкам емкости.
- Под собственным весом тяжелые частицы оседают на дно.
- Воздух из цилиндра попадает в мембранный фильтр.
- Пройдя фильтрацию, чистый воздушный поток выходит через патрубок и направляется по гофрированному шлангу в пылесос.
За счет воздушного завихрения большая часть пыли оседает на дне циклона. Мембранный фильтр практически не загрязняется, но он нужен для защиты вентилятора пылесоса от загрязнения. При изготовлении самоделки особых расчетов не делают. Для бытового пылесоса мощностью от 1500–3000 Вт подойдет любая цилиндрическая емкость объемом 3–10 л.
Тонкости подключения самодельного циклона
Изготовление частей пылесоса циклон
Начнем с коробки на 50 CD-дисков. Вырезаем отверстие в нижней (черной) части коробки, чтобы оно подходило для присоединения ПВХ трубы.В компакт-диске вырезаем отверстие в центре по диаметру ПВХ трубы, и разрезаем его от стороны до отверстия.Надеваем диск на трубу, растянув его так, чтобы образовался винт, и фиксируем все термоклеем.Вырезаем в боковой части крышки коробки (прозрачной части) для компакт-дисков овальное отверстие, чтобы в нее можно было вставить трубу.Отрезаем нижнюю часть игрушечного дорожного конуса, чтобы диаметр нижней части совпадал с диаметром крышки коробки для CD-дисков.Срезаем верхнюю часть прозрачной крышки.
Поэтапное изготовление Циклона
Процесс создания циклонного фильтра своими руками
Вариант 3: изготовление циклона из ведра
Рассмотрим несколько вариантов изготовления циклона для пылесоса своими руками из канализационных труб и способы изготовления такого устройства по подробной инструкции с чертежами и фото-примерами.
Без конуса
Для постройки ведра и канализационной трубы вам понадобятся:
Сверлим два отверстия, коронкой, диаметром 51 мм в крышке ведра будущего циклона. Это ведро из под полимерной шпаклевки. В таких ведрах продается финишная шпаклевка многих производителей.
В крышку ведра устанавливаем пластиковые отводы 90° канализационной трубы, диаметром 50 мм.
Осталось вставить шланги от пылесоса в отводы, одеть крышку на ведро и циклон готов.
На фото готовый циклон с пылесосом. Такой циклон отлично отделяет пыль от воздуха. Им хорошо пылесосить строительный мусор.
На фото видно, сколько мусора собрал циклон за несколько минут работы. Мешок пылесоса остался абсолютно чист.
У этого самодельного циклона есть минус — нельзя собирать пыль больше, чем половина ведра. Иначе она в пылесос попадать начинает.
Строительный пылесос своими руками: что нужно

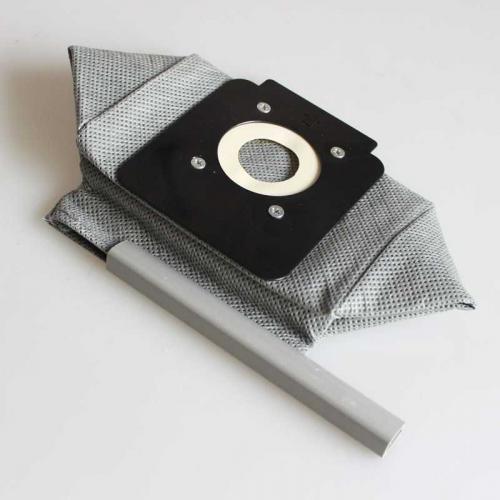

Тканевый мешок для пыли
Как сделать фильтр для пылесоса своими руками из тех материалов, что есть в подсобном хозяйстве? Пригодится плотный мешок из любой ткани, готовый обувной или сшитый специально.
Кусок текстолита, по размеру подходящий для имеющегося пылесоса, нужен, чтобы прикрепить к нему мешок. Для удерживания части попадающего в мешок мусора, необходим также зажим, который закрепит весь фильтр.
Обратите внимание!
-
Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель
-
Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками
-
Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции
В текстолите делается отверстие по диаметру выходного клапана. Отверстие в мешке крепится к текстолиту, а в противоположном конце тканевого отдела вырезается дырка для выброса собранных частиц более крупного мусора. Ткань периодически следует снимать и чистить от мелкой пыли.
Изготовление циклона из старого советского пылесоса «Урал»
Из всех существующих вариантов самоделок наиболее доступный, компактный и мощный циклон получается от советского пылесоса Урал. Бытовой прибор выполнен в форме цилиндра, что облегчает подключение к фильтру. Пылесос нужно немного модернизировать и установить на ведро, играющее роль циклона.
Порядок выполнения работы состоит из следующих этапов:
- Контейнер для отходов перевернут. На выступающую трубку надевается уплотнительное кольцо из пористой резины, которое прижимается ко дну емкости. Для герметизации стык обрабатывают силиконом.
- Кузов самодельного циклона будет представлять собой 10-литровое ведро с краской или жиром. Сначала возьмите с ведра металлическую крышку и просверлите отверстие в центре. Его диаметр равен толщине патрубка.
- Из трубы ПВХ выпиливается кусок длиной 20 см и патрубок вставляется в вырезанное с внутренней стороны мусорного контейнера отверстие. Труба должна полностью выступать и входить в раструб.
- Контейнер для отходов перевернут. Колеса снимаются с кузова. Отверстия, оставленные болтами, заделываются или заклепываются алюминиевыми заклепками.
- Наружную сторону крышки кладут на трубку с отверстием, прижимая ее ко дну контейнера для мусора. Отверстия просверливаются по кругу, и два элемента соединяются болтами с резиновой прокладкой.
- Отсоедините от пылесоса Урал нижний металлический контейнер – корзину для мусора. Снимите защитную сетку и мембранный фильтр.
- Боковое отверстие контейнера для мусора, к которому подсоединялся шланг пылесоса, закрывается крышкой.
- В центре дна просверливается круглое отверстие диаметром равным толщине 50 мм канализационной трубы ПВХ.
Обновление пылесоса завершено. Внутри мусорного контейнера установлена родная сетка и тканевый мембранный фильтр. К установке подключен пылесос.
Дальнейшие действия включают создание циклона из ведра. Процедура состоит из следующих шагов:
- Стык патрубка с ведром заклеивают бинтом, смоченным в Moment, Titanium или любом другом клее.
- Теперь осталось собрать всю конструкцию. По диаметру верхнего края ковша вырезается мягкая резиновая прокладка для предотвращения утечки воздуха. После установки изготовленного уплотнительного кольца на ведро помещается пылесос с неподвижной крышкой.
- Патрубок вставляется в отверстие ковша с небольшим наклоном вниз. Лепесток косого среза трубы крепится саморезами или болтами к стенке емкости.
- В верхней части ведра на боковой стенке проделано отверстие для того же шланга, который используется для контейнера для мусора. Разрез делается под углом около 15 °. Форма отверстия адаптирована к патрубку.
- Из трубы ПВХ вырезается отрезок длиной 20 см. С противоположного от стекла торца делается косой надрез.
Циклон готов. К насадке на ведре подключают гофрированный шланг с насадкой, включают пылесос и пытаются всосать мусор. Во время хранения «Урал» накрывается родным брезентовым чехлом.
Сборка и склеивание частей циклонного модуля
Вставляем ПВХ трубу в отверстие в боковой части коробки для компакт-дисков и наносим термоклей для фиксации.Вставляем трубу со винтом из CD-диска в центр коробки и фиксируем клеем трубу, а также внешние края диска с внутренними краями крышки коробки.Склеиваем обрезанную часть конуса с обрезанной верхней частью коробки от компакт-дисков.Обрезаем верхнюю часть дорожного конуса так, чтобы на срезе диаметр совпадал с диаметром ПВХ трубы.Отрезаем верхнюю часть крышки коробки на 100 дисков и проделываем отверстие в нижней части.Приклеиваем коробку на 100 дисков с уже собранной частью, чтобы сделать конструкцию более устойчивой.

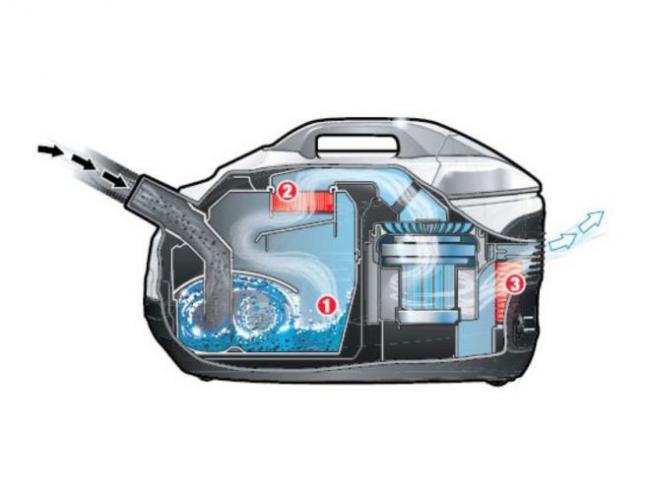

Аквафильтр для пылесоса
Рекомендации
Перед тем как создавать «Циклон», нужно учесть несколько важных советов, чтобы в результате получилось надежное и мощное изделие:
- Для оптимизации работы пылесоса надо подсоединить сразу два шланга: на выдувание и всасывание.
- Необходимо регулярно проверять герметичность емкости. Если будет использовано ведро с микротрещинами, придется полностью переделывать фильтр, поскольку пыль через любые дефективные места будет просачиваться наружу.
- Устройство желательно дополнить резервуаром с водой.
- Лучше использовать под мусоросборник тару из металла, поскольку она крепче, нежели пластиковая емкость.

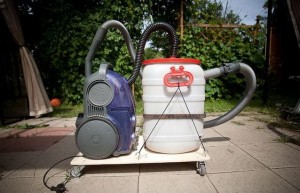

Самодельный циклон для пылесоса, пример изготовления
Задача ставилась сделать строительный пылесос, используемый при обработке дерева. Соединенный с электрорубанком или фрезером пылесос мембранного типа моментально забивался, и приходилось много раз очищать его, отвлекаясь от работы.
Если вы плотничаете в квартире, проблема мелкой древесной пыли может стать серьезным препятствием. Поэтому был разработан и собран циклон из подручных материалов, по аналогии с промышленными аналогами.

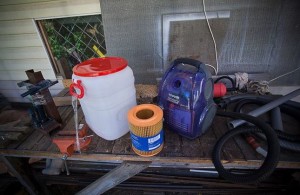

Что потребуется для изготовления подобного приспособления:
- Полиэтиленовая бочка для жидкости, объемом 3-5 л;
- Воздушный фильтр вытянутой цилиндрической формы, от автомобиля;
- Канализационная труба, соответствующая диаметру ваших шлангов от обычного пылесоса;
- Гофрированный шланг аналогичного диаметра;
- Стальные полосы, обрезки, уголки для создания кронштейнов, арматуры;
- Фанера 6-8 мм для основания;
- Винты, гайки, герметик;
- Женский чулок.
Крепим на крышке емкости кронштейн для воздушного фильтра. Его можно вырезать из стальных полос.
Фильтр должен плотно прилегать к крышке, иначе грязный воздух будет попадать в выходной патрубок.
Сверху герметично крепим выходной патрубок, через который очищенный воздух будет попадать в основной пылесос. Мембранный фильтр заводского пылесоса следует оставить. Это не сильно уменьшит мощность потока, но убережет вентилятор от загрязнения.
Вокруг воздушного фильтра имеет смысл установить отбойник для мусора. Он изготавливается из оцинкованной жести, и отбивает легкие частицы, которые не сразу опадают под воздействием центробежной силы. Это позволит не так часто вытряхивать фильтр.
Для этих же целей на поверхность можно натянуть женский чулок. Он защитит поры фильтра от попадания крупных и легких частиц мусора (бумага, тонкая стружка).

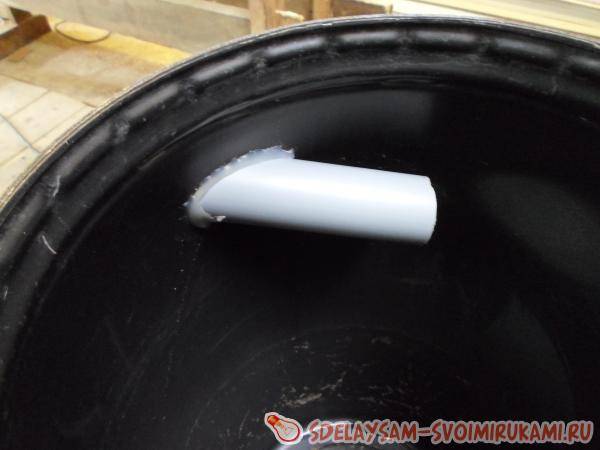

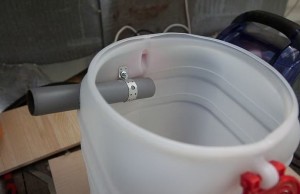

Входной патрубок располагается по касательной к стенке, и немного наклонен в сторону днища. Воздух с мусором сразу будет направлен по требуемой траектории.
Чтобы стенки емкости не схлопывались от создаваемого вакуума, их можно усилить стальной полосой. Все-таки пластиковая бочка не рассчитана на такие нагрузки, слишком тонкий материал.
Важно! Все места крепления патрубков, винтовых соединений тщательно герметизируются. Малейшая щель для воздуха резко снизит вакуумный эффект, и поток воздуха не будет качественно закручиваться вдоль стенок емкости.. Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры

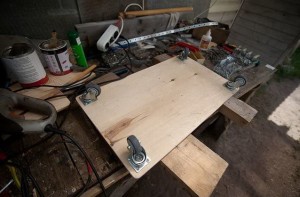

Для удобства оснащаем ее поворотными колесиками
Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры. Для удобства оснащаем ее поворотными колесиками.
Надежно крепим пылесос и построенный фильтр к станине. Крепление должно обеспечивать легкий демонтаж, для очищения бочки от накопленного мусора.

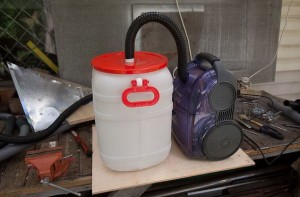

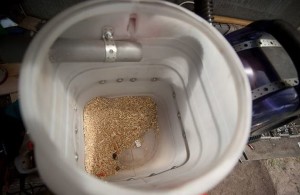

Проводим испытания. Весь мусор собран на дне емкости. Оба фильтра практически чистые, несмотря на наличие легких опилок, и строительной пыли. Все это под действием центробежной силы прижималось к стенкам и осыпалось в бочку.
Пылесос для мастерской
Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.
Необходимые материалы и инструменты
Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты: •Моторную часть; •Регулятор мощности; •Провод электропитания; •Всасывающий шланг; •Насадки.
Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится: •Кусок пластиковой канализационной трубы диаметром 50 мм; •Фанера толщиной 5–10 мм; •Болты и гайки М6 – по 14 штук; •Полоса оцинкованной жести; •Фильтр воздушный от микроавтобуса; •Выключатель на 220 Вольт; •Шпилька резьбовая с шайбами и гайками; •Герметик строительный; •Наждачная бумага; •Стержни клеевые; •Сливной гофрированный шланг для стиральной машины; •Гофра электромонтажная ПНД 32.
Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов: •Клеевой пистолет; •Дрель; •Ключи слесарные; •Отвертки; •Кусачки; •Электрический лобзик; •Острый нож; •Напильники; •Пистолет для герметика.
Процесс изготовления пылесоса для мастерской

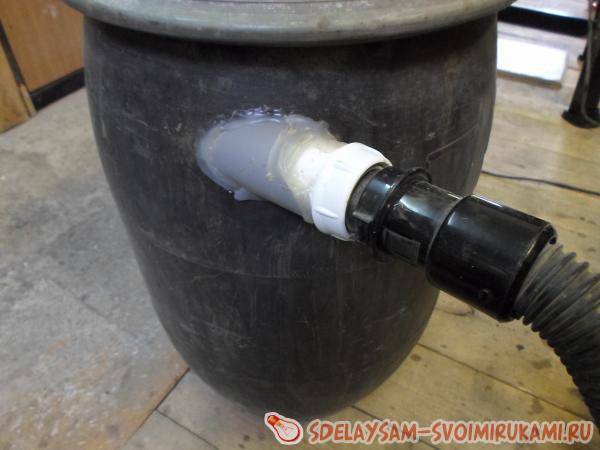

Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.
Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

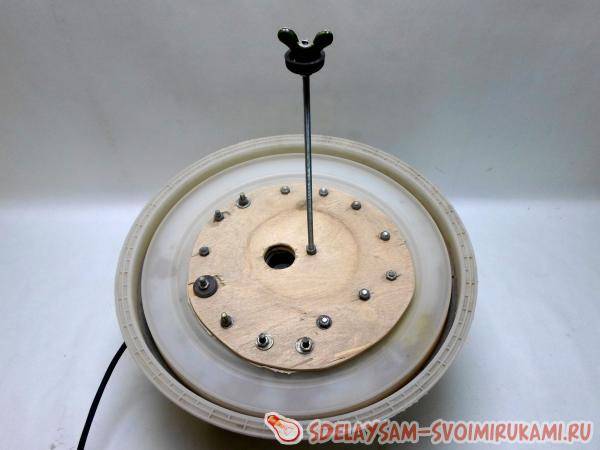

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.
С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

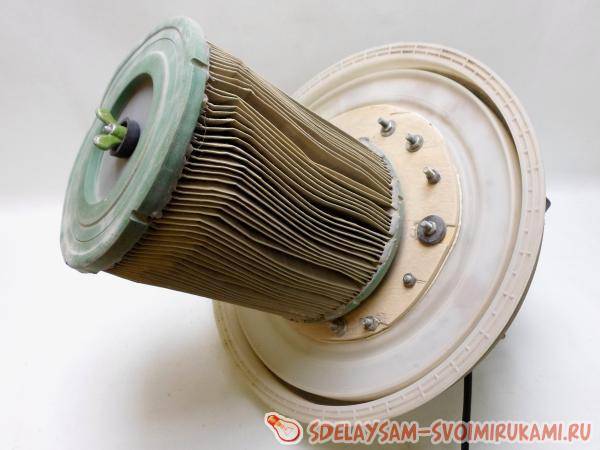

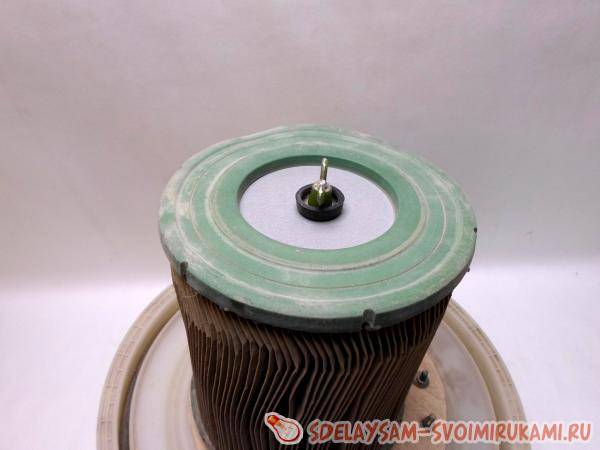

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

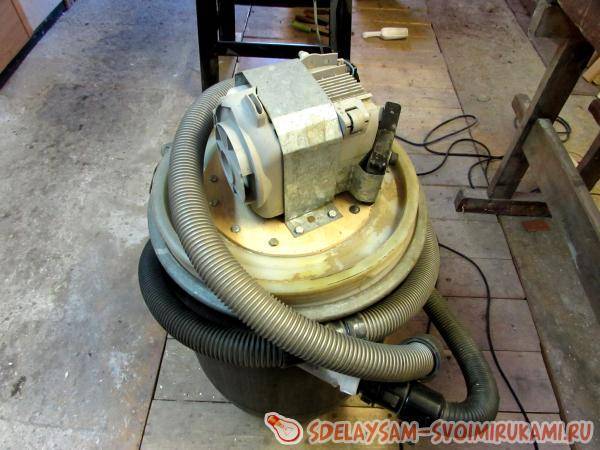

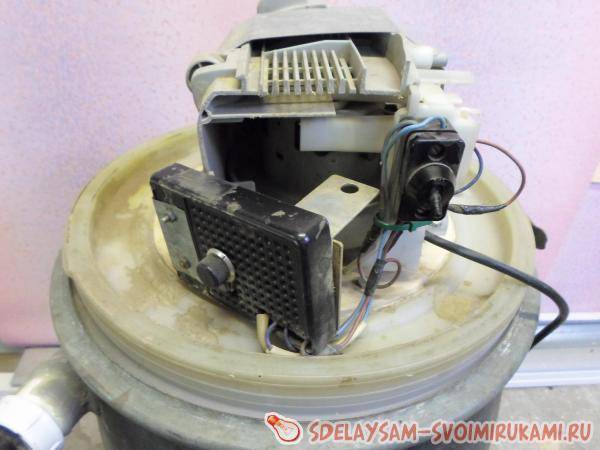

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.
Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

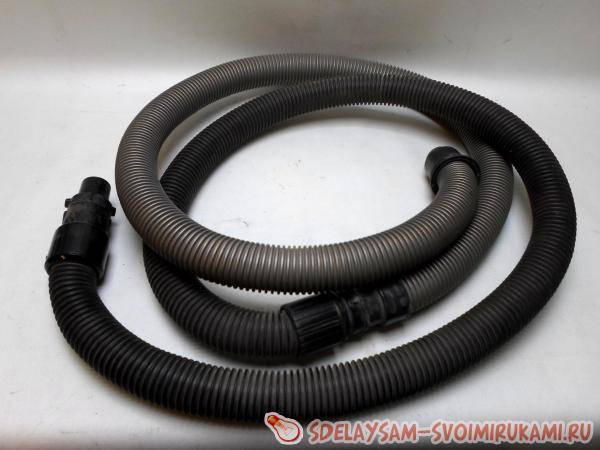

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.
Изготовление насадок и переходников

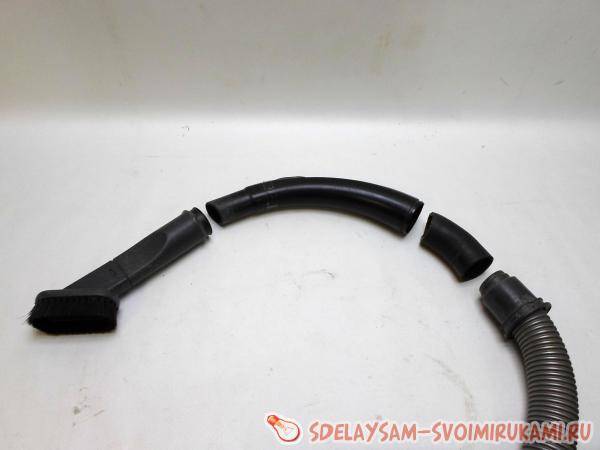

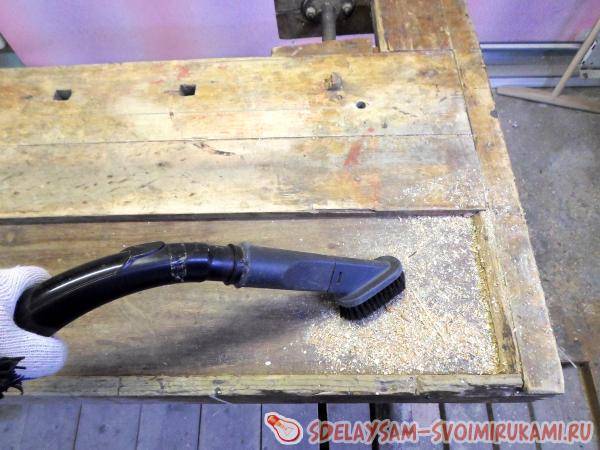

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.
Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

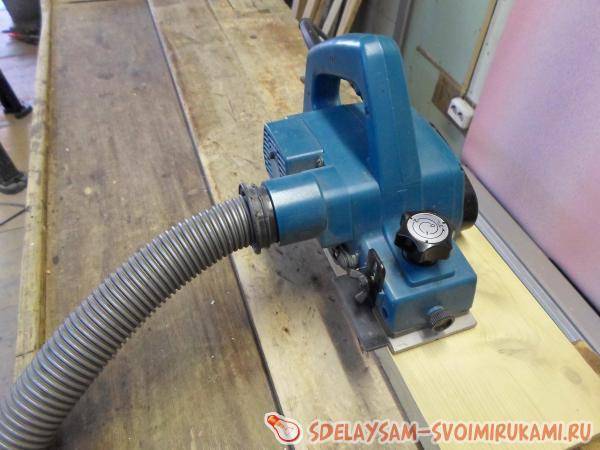

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

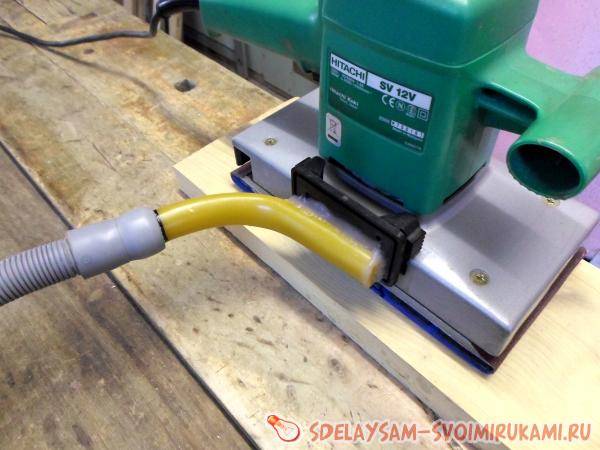

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

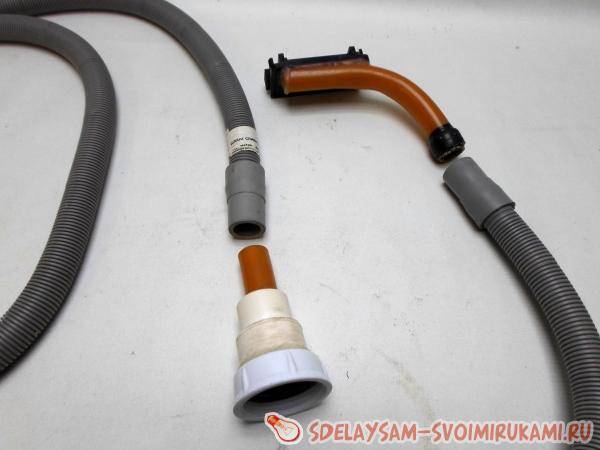

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

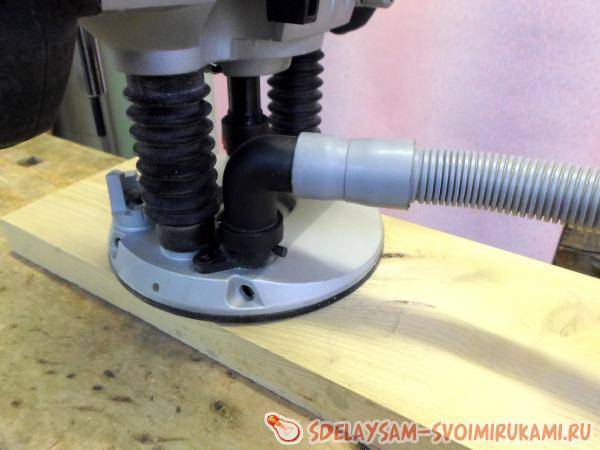

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.
Методом подбора находят соответствующие детали и для поддона круглопильного станка.
Циклонные фильтры в пылесосе: плюсы и минусы технологии
Сборка циклона для пылесоса
Приступаем к сборке.
Изготовление крышки циклона
Первым делом, в крышке бочки необходимо сделать два отверстия. Диаметр раструба фановой трубы равен 44 мм, поэтому и коронку буду использовать именно такого диаметра. Коронку по дереву такого диаметра удалось найти только в наборе. Пришлось раскошелиться на набор!

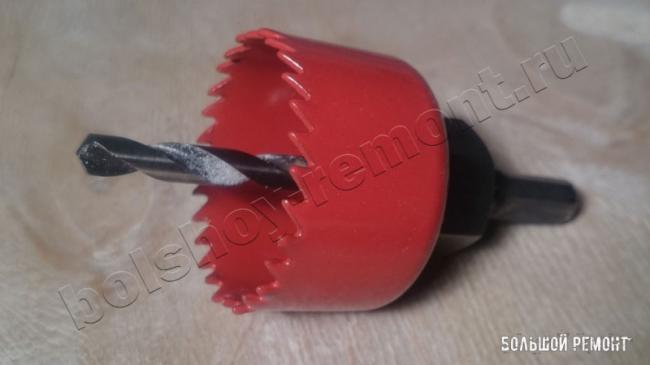

Коронка по дереву диаметром 44 мм
Сверлим одно отверстие по центру крышки, второе близко к краю. В отверстие по центру вставляю прямой отрезок трубы, ближе к краю крышки вставляю уголок 90°. Трубы держатся в крышке достаточно плотно. Думаю, дополнительная герметизация не потребуется. Даже если со временем отрезки трубы разболтаются, все можно исправить с помощью клеевого пистолета.

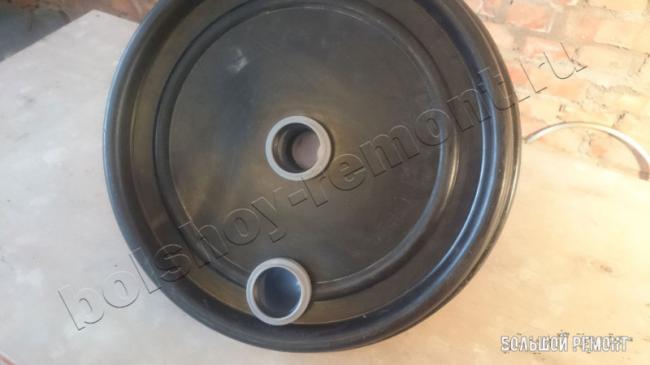

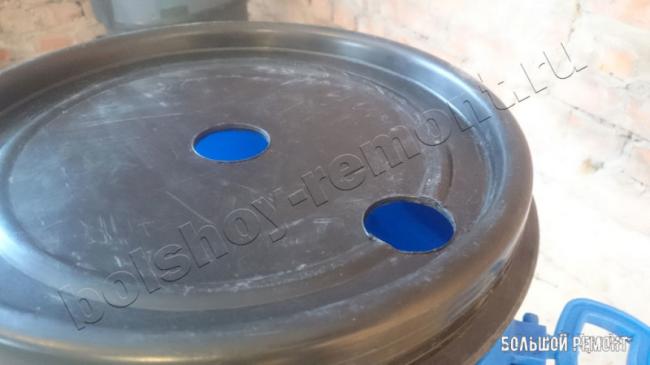

Отверстия в крышке циклона для пылесоса

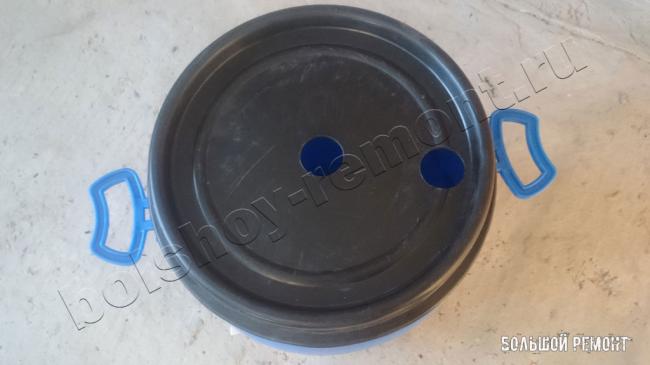

Отверстия в крышке циклона

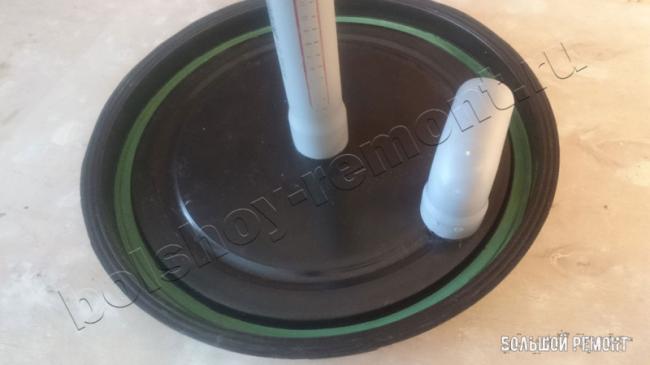

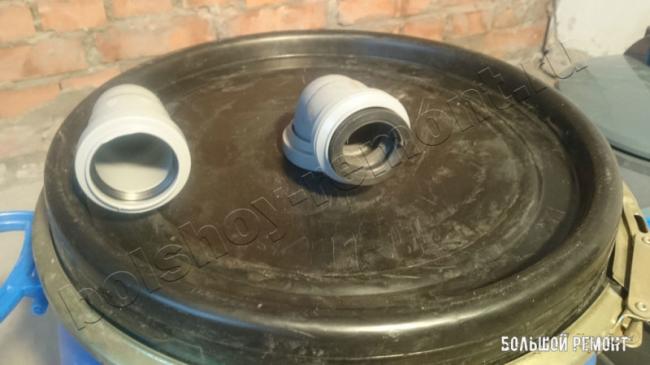

Патрубки в крышке циклона
Патрубки в крышке циклона

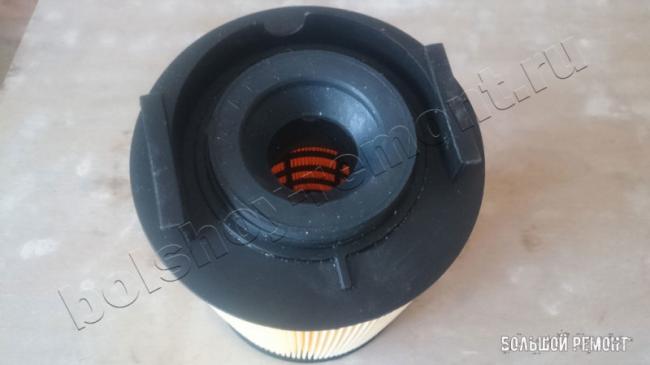

В отверстие воздушного фильтра вставляю резиновую манжету 73×40 мм. Подошла как родная! Прямой отрезок трубы пришлось подрезать так, чтобы она не упиралась в дно фильтра. Надеваю фильтр на трубу и, можно сказать, всё почти готово. Закрываю бочку крышкой и устанавливаю еще пару пластиковых уголков. Эти уголки я вставил, чтобы шланги не торчали вертикально, а находились в горизонтальном положении.
Установка манжеты на фильтр циклона

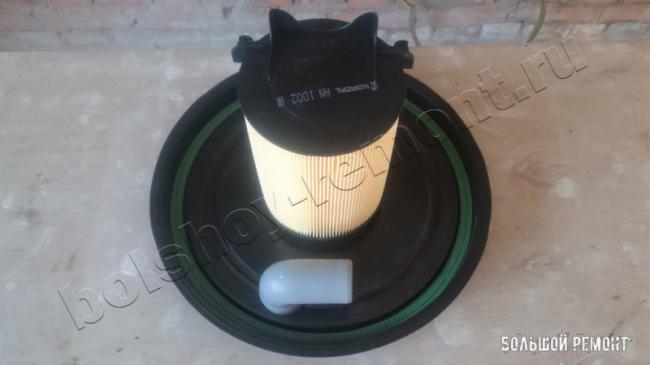

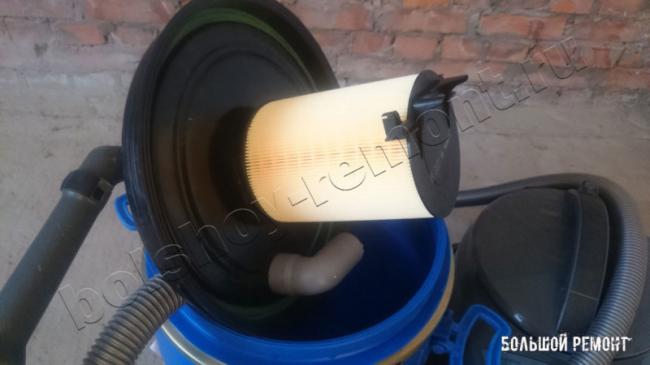

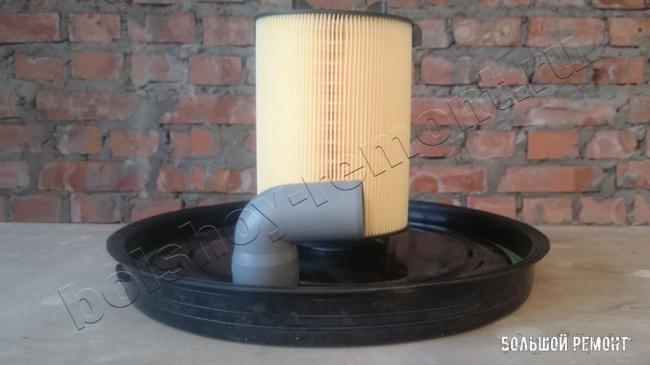

Крышка циклона с фильтром
Крышка циклона с фильтром
Манжета на входном патрубке циклона для пылесоса
Соединение циклона с пылесосом
Так как наконечник гофрированного шланга пылесоса имеет диаметр 32 мм, в трубу в центре крышки вставляю резиновую манжету. Размер манжеты 40×32 мм. Уплотнительное кольцо из уголка не вынимаю. В итоге манжета будет держаться лучше.
Наношу на отверстие манжеты силиконовую смазку и вставляю наконечник шланга пылесоса. В уголок с краю крышки вставляю гофрированный шланг. Этот шланг я покупал отдельно. Его диаметр составляет 40 мм. Пластиковые наконечники с отверстиями 32 мм я с него снял, и теперь он прекрасно подходит к трубе 40 мм без всяких манжет. Длина шланга 3 м. Думаю, этого вполне будет достаточно.

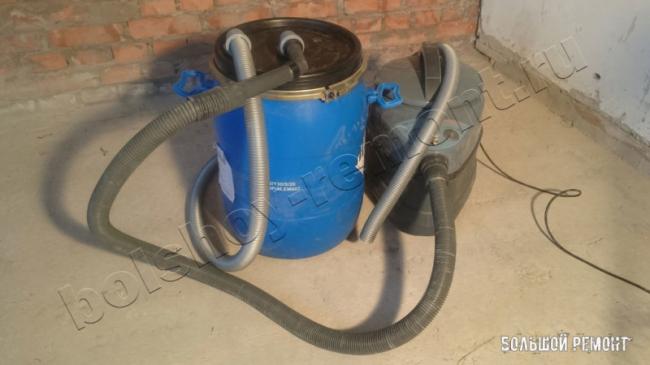

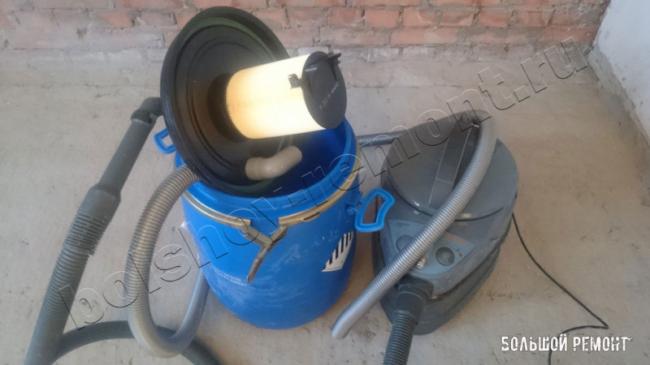

Готовый циклон для пылесоса
Готовый циклон для пылесоса
Готовый циклон для пылесоса
Чтобы избежать схлопывания бочки, в неё можно установить обратный клапан. Я пока этого делать не стал, так как опасаюсь потери мощности всасывания. Пока буду использовать циклон без клапана.
Циклон из пластиковых вёдер
Виды пылеуловителей
Сборка пылесосного модуля и установка обоих частей на крышку ведра
Вставляем электромотор вместе с выключателем и проводами в цилиндр коробки на 100 компакт-дисков.Вырезаем отверстия в верхней и нижней частях коробки для ПВХ труб и фиксируем в них трубы при помощи клея.Вырезаем отверстия в крышке ведра для установки циклонного элемента и пылесоса.При помощи фитинга соединяем трубу со стороны всасывания пылесосного модуля с верхней частью циклонного модуля.Трубу выхода воздуха из пылесосного модуля выводим наружу из ведра.Делаем колесную основу для пылеулавливателя и подсоединяем пылевсасывающий шланг.
Из любого дерева собираем платформу, соответствующую размерам ведра. В нижней части платформы высверливаем по углам отверстия для крепления колес. Подсоединяем шланг для всасывания пыли к втягивающей трубе циклонного модуля. В ведро помещаем пакет для мусора и проводим испытание пылеулавливателя на предмет функционирования и утечек пыли.
Шаги по созданию циклона
- Выберите подходящее ведро для создания циклона. Желательно, чтобы оно было прочным и устойчивым.
- Отметьте на ведре место, где будет располагаться входной отверстие для пыли и грязи. Размер отверстия должен быть достаточным для пропуска мелких частиц, но не слишком большим, чтобы не пропускать крупные предметы.
- С помощью сверла или пилы сделайте отверстие по отметке.
- На другой стороне ведра сделайте выходное отверстие для чистого воздуха. Размер отверстия должен быть примерно в два раза больше входного отверстия.
- Вставьте резиновый или пластиковый воротник в выходное отверстие. Он поможет предотвратить утечку пыли, но не будет препятствовать прохождению воздуха.
- Подготовьте пластиковую трубу, которая будет служить промежуточным отверстием между входным и выходным отверстиями.
- С помощью клея или другого подходящего материала, соедините трубу с входным и выходным отверстиями. Обязательно проверьте герметичность соединений.
- Проверьте, чтобы входное отверстие на ведре было выше выходного. Это поможет предотвратить вылет пыли из циклона.
- Установите циклон на пылесос. Обычно это можно сделать с помощью специального крепежа или просто при помощи клеммы или скотча.
- Проверьте работу циклона. Запустите пылесос и убедитесь, что пыль и грязь эффективно отделяются и скапливаются в ведре, а чистый воздух выходит через выходное отверстие.
Разрежьте ведро на две части
Первым шагом в создании циклона для пылесоса из обычного ведра будет разрезать ведро на две части. Для этого вам понадобятся следующие инструменты:
1. | Обычное пластиковое ведро |
2. | Острый нож или ножовка |
3. | Мерный инструмент (линейка или мерная лента) |
Процесс разделения ведра на две части довольно прост: вы должны сделать горизонтальный разрез примерно на две трети его высоты. Определите нужное место разреза с использованием мерного инструмента и отметьте его на ведре. Затем аккуратно пройдитесь ножом или ножовкой вдоль этой линии, постепенно разрезая ведро
Обратите внимание, что разрезанные края ведра могут быть острыми, поэтому будьте осторожны и используйте защитные перчатки, если считаете это необходимым
В результате у вас должно получиться две половины ведра, одна из которых будет использоваться в качестве основной части циклона для пылесоса. Вторая половина может быть сохранена для создания дополнительных элементов или использована для других целей.
Прикрепите пластиковую трубку к верхней части ведра
Для создания циклона вам понадобится пластиковая трубка, которая будет служить входом для пыли и мусора. Выберите трубку достаточной длины, чтобы она достигала верхней части ведра.
Очистите верхнюю часть ведра от любых примесей и грязи, чтобы предотвратить попадание лишних частиц воздуха в циклон. Затем отметьте место, где будет прикреплена трубка.
Для закрепления трубки вы можете использовать горячий клей или силиконовую прокладку. Нанесите клей или прокладку на верхнюю часть ведра вокруг отмеченного места. Затем наденьте трубку на место и прижмите ее к ведру, чтобы клей или прокладка хорошо сцепились.
Убедитесь, что трубка плотно прикреплена и не двигается
Это важно, чтобы воздух в процессе работы циклона не смог выходить через зазоры между ведром и трубкой. В противном случае, циклон может работать неэффективно и пыль может попадать в пылесос или через трубку в окружающую среду
Важно помнить:
Прикрепление трубки к верхней части ведра является одним из ключевых элементов, определяющих работоспособность и эффективность циклона. Тщательно следуйте инструкциям и убедитесь, что трубка надежно закреплена.
Установите фильтр в нижнюю часть ведра
После того, как вы сделали отверстие в верхней части ведра для входа пыли и грязи, необходимо установить фильтр в нижнюю часть, чтобы отделить мелкую пыль от воздуха.
Для этого вам понадобятся следующие материалы:
1 | Кусок фильтровальной ткани |
2 | Резиновая прокладка |
3 | Зажим для крепления фильтра |
1. Найдите центр нижней части ведра и сделайте отверстие такого же диаметра, как и диаметр фильтровальной ткани.
2. Положите кусок фильтровальной ткани на отверстие и установите его так, чтобы он полностью накрывал отверстие.
3. Поместите резиновую прокладку на верхний край отверстия и прикрепите ее зажимом для крепления фильтра. Убедитесь, что прокладка плотно прилегает к ведру, чтобы избежать утечек воздуха.
Теперь ваш циклон для пылесоса готов к использованию! Фильтр в нижней части ведра будет задерживать мелкую пыль, позволяя только чистому воздуху проходить вверх и выходить из верхней части ведра.
