Ремонт отпаривателей для одежды
Устройство отпаривателя одежды оставляет мало места фантазии.
Пар отказывается идти, вскрываем корпус:
Включаем отпариватель для одежды со вскрытым корпусом, предприняв необходимые меры предосторожности. Помпа мертвая – первым делом проверяем питание 230 вольт на контактах
Зафиксировав наличие питания, выдергиваем шнур, начинаем прозвонку
Обратите внимание: в простейших моделях помпа сидит параллельно нагревательному элементу, следовательно, необходимо клеммы бойлера расстыковать. Иначе звониться будет исправный (в нашем случае) ТЭН, сопротивлением порядка 25 Ом
Двигатель не дает писка – сломался мотор помпы отпаривателя. Ремонт ограничивается вскрытием корпуса, оценкой возможности намотать новые обмотки. Описывали процесс неоднократно во многих разделах, поэтому избегаем сегодня заострять внимания.
Помпа работает, вода не идет – силиконовый ниппель. Для Shark Mop понадобится ключ 9 мм вывинтить деталь. Очищайте лимонной кислотой, учтите: силикону химикат вреден. Если дома найдется Descaler для стиральной или посудомоечной машины, идеально использовать магазинный вариант. Средства для электрочайников не подойдут. Обратите внимание: продают Descaler для отпаривателей. Быть может, найдете такой. Уксусную кислоту рекомендует использовать большая часть производителей, вещество тоже негативно влияет на резину. Тонкий маркетинговый ход, нацеленный, обеспечивающий стабильный поток клиентов сервисным центрам? Впрочем, решайте сами, силиконовая прокладка боится кислоты, следовательно, ремонтируемый отпариватель может дополниться новой проблемой.
В любом случае иногда придется очистить от накипи сам бойлер изнутри, нагревательный элемент. Придется отстыковать коммуникации, как электрические, так и водные. Перед этим неплохо бы сделать фото, чтобы при сборке знать, что и куда подключать. Заодно прозвоните ТЭН. Приближенно его сопротивление узнают, используя паспортную мощность отпаривателя для одежды в формуле закона Ома. Это будет квадрат напряжения, деленный на это самое значение. Типичная спираль имеет сопротивление 25 Ом для 2 кВт. Чистка бойлера ведется неагрессивной кислотой. Подойдут лимонная, уксусная и многие другие. В том числе смело применяйте Descaler для любого вида бытовой техники. Основные неисправности последуют, если процедуру чистки слишком затянуть. Несмотря на наличие предохранителя, термостата имеется вероятность создания условий, когда нагревательный элемент отпаривателя работает в слишком жестком режиме, что вызывает старение и со временем выгорание.
Если сгорел нагревательный элемент, починить нет никакой возможности. Либо купите новый прибор, либо закажите у дилера (e-bay) запчасть. Вот почему столько ступеней защиты, вот почему тщательно чистят бойлер периодически. Сгорит спираль – самостоятельно починить отпариватель невозможно.
В некоторых отпаривателях бойлер защищен диэлектрической рубашкой, уменьшающей потери тепла. Не стесняйтесь аккуратно снять полимер для доступа к корпусу бака. Основные виды поломок перечислены, не исключаем, что потекут шланги, или помпа износится. Герметизируйте водостойким термостойким клеем, наращивайте поршень (в утюгах, например, стоят силиконовые прокладки, которые мастера изготавливают из герметика самостоятельно). Разбирайте помпу, смотрите по месту. Конструкций довольно много, поэтому нельзя дать единых указаний, как выполнить ремонт отпаривателя для одежды своими руками на все случаи жизни. На этом нам осталось попрощаться, до будущих обзоров. Первым в Рунете портал помещает подробные описания бытовой техники, читайте и другим рассказывайте про отпариватели для одежды. Профессиональные технологии у нас дома!
Чистка отпаривателя Tefal Instant Control
Tefal Instant Control – очень удобный и функциональный отпариватель, который может очистить даже самые загрязненные поверхности.
Однако, как и любой другой бытовой прибор, отпариватель нуждается в регулярной чистке, чтобы сохранить свою работоспособность и долговечность.
Вот несколько шагов, которые помогут вам легко и быстро почистить ваш Tefal Instant Control:
Читайте также:
- Отключите отпариватель от источника питания и дайте ему остыть.
- Удалите отсек для воды и очистите его от известкового налета и других отложений, используя мягкую щетку и обычный моющий средство.
- Очистите дренажный клапан, который находится в нижней части отсека для воды.
- Очистите паровой шланг и насадки, используя мягкую ткань или губку.
- Проверьте фильтр на наличие загрязнений и замените его при необходимости.
После того, как вы закончили чистку, соберите отпариватель обратно и убедитесь, что он работает исправно, прежде чем использовать его снова.
Делайте чистку отпаривателя Tefal Instant Control регулярно, чтобы он оставался в хорошем состоянии и служил вам своевременно.
В каких случаях стоит обращаться к специалистам
Воспользоваться помощью сотрудников сервисного центра рекомендуется в ситуациях, когда не получается самостоятельно выяснить причины неисправности либо при сомнении в эффективности ремонта. Кроме того, для ремонта может потребоваться использование специализированного оборудования. К преимуществам обращения в сервисный центр от компании-производителя относятся:
- наличие в сервисе деталей, необходимых для ремонта конкретной разновидности отпаривателя;
- быстрая комплексная диагностика, которая позволяет установить точную причину поломки;
- ремонт профессиональными сотрудниками с гарантией качества.
Видео
Видеосюжет расскажет о ремонте отпаривателя для одежды в сервисном центре в том случае, когда вместе с паром из распылителя идет вода:
Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.
Нашли ошибку? Выделите её и нажмите кнопки:
Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.
Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.
Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.
-
Читайте также:
Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.
Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».
Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.
Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.
Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.
В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.
включайся в дискуссию
Отпариватель для одежды пользуется определенной популярностью, так как он отличается удобством и функциональностью. Но подобные агрегаты иногда выходят из строя, поэтому следует изучить виды неисправностей и тонкости осуществления ремонта в домашних условиях.
https://youtube.com/watch?v=zRVw9WStYGQ
Шаг 5. Разборка корпуса
Шаг 5.1. Открутите винты на задней части отпаривателя
Для разборки корпуса отпаривателя Tefal Instant Control необходимо открутить все винты на задней части устройства. В данной модели отпаривателя всего 8 винтов. Используйте отвертку на свой выбор, чтобы открутить винты и сложите их в отдельный контейнер или миску.
Шаг 5.2. Отделите верхнюю часть корпуса от нижней
После того, как все винты будут откручены, следующим шагом будет отделение верхней части корпуса от нижней. Для этого нужно аккуратно насадить пластиковую карту на защелки по периметру корпуса и медленно выдвинуть стенки отпаривателя в разные стороны.
Шаг 5.3. Последние шажки для разборки
После выполнения шага 5.2 станет видно два контактных клапана, которые необходимо аккуратно отсоединить. По окончании разборки, следует осмотреть детали и провести их чистку при необходимости.
Виды парогенераторов и их применение в домашнем хозяйстве
Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).
По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.
Таблица 1. Типы парообразователей и их особенности
| Разновидность агрегата | Изображение | Описание |
| Индукционный | Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар. | |
| Электродный | Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений. | |
| Электрический | В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт. | |
| Печной | За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина. |
В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.
-
Читайте также:
Видео «Принцип работы парогенератора»:
Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.
https://youtube.com/watch?v=0O2i236Xqes
Как разобрать и отремонтировать самостоятельно?
Если причина поломки парогенератора Филипс не связана с банальными неисправностями в виде обилия накипи или повреждения электрического шнура, то искать ее нужно внутри устройства.
Часто прибор перестает работать из-за поломки электромагнитной катушки. Проверить ее работоспособность можно с помощью мультиметра.
Пытаться проникнуть внутрь устройства можно только при наличии определенных знаний в сфере электроники.
Пошаговая инструкция по разбору парогенератора Philips:
-
Отключить устройство от сети.
- Снять защитные резинки с паровой станции и открутить болты, которые располагаются под ней.
- Снять верхнюю крышку. Под ней находится верхний корпус, который держится на 3 шурупах. Их тоже необходимо выкрутить.
- Убрав корпус, можно увидеть электромагнитную катушку, которую необходимо заменить. Она держится на одной гайке.
- После замены детали, прибор нужно собрать в обратном порядке.
Не подает пар: в чем причина неисправности и что делать?
Если после включения прибора он не подает пар, можно попытаться справиться с проблемой собственными силами. Возможные причины, приведшие к неисправности:
-
Прибор забит накипью. Чтобы избавиться от нее, нужно провести чистку. Большинство моделей, выпускаемых под маркой Philips,оснащены автоматической функцией избавления от известковых отложений. Для этого в прибор заливают воду, включают его в сеть и нажимают нужную кнопку. Спустя несколько часов жидкость сливают, промывая бойлер еще раз. Некоторые модели требуют замены картриджей.
- Не нажата кнопка, которая отвечает за подачу пара. Чтобы справиться с проблемой на нее нужно надавить и удерживать до тех пор, пока устройство не заработает.
- Прибор недостаточно нагрелся. Как правило, подача пара происходит через 2 минуты после включения техники.
- В бойлере слишком мало воды. Чтобы началась подача пара, нужно просто долить ее до отметки MAX.
Пар не будет подаваться в том случае, когда прибор находится в неподвижном состоянии или располагается на весу и под углом при выключенном режиме автоматической подачи пара. Чтобы прибор начал функционировать, его нужно перевести в рабочее положение.
Не включается
Если парогенератор Philips не включается, то причины могут быть следующие:
-
Поврежден шнур питания. Когда видимых дефектов нет, определить перебитое место сложно. Необходима помощь специалиста.
- Нет питания в сети. Чтобы проверить исправность розетки, нужно включить в нее любой другой прибор.
- Не работает индикатор включения. При этом само устройство может быть исправно. Нужно нажать на кнопку подачи пара, чтобы проверить его работоспособность.
- Случился сбой в работе электроники. В этом случае требуется помощь мастера.
При поиске неисправностей, нужно обратиться к инструкции, которая прилагается к прибору. В ней перечислены основные причины, которые могут привести к некорректной работе конкретной модели.
Из устройства течет вода
Если из парогенератора Philips течет вода, то причины могут быть следующие:
- В шланге подачи пара много конденсата. Это может случиться после длительного простоя прибора. Для решения проблемы подошву утюга нужно направить в сторону и удерживать кнопку подачи пара до тех пор, пока не перестанет идти вода. Также нужно проверить шланг на наличие заломов и зажимов.
- В прибор была залита вода, содержащая ароматические добавки или другие загрязнения. Чтобы справиться с проблемой, бойлер нужно промыть. Затем в него заливают чистую воду и снова запускают работу прибора.
- Слишком часто была использована функция парового удара. Можно продолжать эксплуатацию устройства, но выждать немного времени, перед тем как снова нажать кнопку интенсивной подачи пара.
- После очистки прибора от накипи в нем осталась вода. Именно она вытекает из подошвы. Нужно просто протереть ее тканью.
- Сломан затворный клапан. Требуется его замена.
- Отверстия забились накипью. Для избавления от проблемы необходима чистка.
Брызгает ржавая вода
Если из парогенератора Philips течет ржавая вода, то причины могут быть следующими:
- В устройство была залита вода с примесями. Для избавления от проблемы бойлер нужно промыть.
- Прибором не пользовались долгое время, но в нем оставалось некоторое количество воды. Для решения проблемы резервуар необходимо тщательно промыть.
- Вышел из строя ТЭН. Требуется его замена.
Если промывка бойлера не помогла справиться с проблемой, следует обратиться в сервисный центр.
Парогенератор своими руками
Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.
Выбор емкости
Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.
Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.
Выбор нагревательных элементов
Если не брать в расчет вариант с нагревов воды при помощи электрической, газовой или дровяной печи, предпочтительней использовать ТЭНы подходящей конструкции. Для объема газового баллона это должен быть ТЭН для бойлера. Если емкость поменьше по объему, сгодятся и нагревательные элементы из старого чайника.
Приваренная конструкция, разумеется, надежней себя поведет в работе под давлением, но при перегреве и необходимости замены, придется практически полностью разбирать устройство.
Монтаж парогенератора
Перед тем как подбирать необходимые элементы конструкции, следует подготовить схемы подключения парогенератора и просчитать необходимые дополнительные детали (трубы, фитинги, система управления).
Для этого делается трубопровод с запорным и обратным клапаном, при необходимости устанавливается фильтр для очистки жидкости.
Все работы можно разделить на следующие этапы:
- Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
- Установка нагревательных элементов. В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
- Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
- Дополнительное обустройство самодельного парогенератора. Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
- Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.
Подобные датчики можно приобрести отдельно практически в любом строительном магазине.
В каких случаях стоит обращаться к специалистам
Воспользоваться помощью сотрудников сервисного центра рекомендуется в ситуациях, когда не получается самостоятельно выяснить причины неисправности либо при сомнении в эффективности ремонта. Кроме того, для ремонта может потребоваться использование специализированного оборудования. К преимуществам обращения в сервисный центр от компании-производителя относятся:
- наличие в сервисе деталей, необходимых для ремонта конкретной разновидности отпаривателя;
- быстрая комплексная диагностика, которая позволяет установить точную причину поломки;
- ремонт профессиональными сотрудниками с гарантией качества.
Последующий уход
Стимер нуждается в уходе. Своевременное обслуживание является гарантией длительной работы устройства. Обслуживание может быть регулярным или сервисным. За счет регулярного обслуживания вероятность ремонта сокращается в два раза. Для процедуры потребуются следующие действия:
- спустя 50 часов работы бойлер нуждается в промывке при помощи проточной воды;
- все трубки, через которые проходит вода, также следует промывать;
- затем нужно промыть патрубки;
- резервуар для хранения воды также очищается от инородных скоплений;
- после промывки следует насухо протереть все детали;
- протирка элементов должна производиться мягкой тряпочкой, которая хорошо впитывает влагу.
Сервисное обслуживание должно производиться в специализированной мастерской профессионалами. Во время данной процедуры мастер разберет агрегат, заменит при необходимости неисправные детали и произведет очистку конструкции. Подобное обслуживание полезно, так как нагреватель со штуцерами будет промываться в специальной жидкости, которая не всегда есть у простого пользователя. Промышленные отпариватели отправляются на сервисное обслуживание в обязательном порядке, так как они часто эксплуатируются. Периодичность такого обслуживания домашних отпаривателей зависит от частоты использования аппарата. Если стимер приобретался для отпаривания нескольких вещей в неделю, обращение в мастерскую допускается производить раз в 3–5 лет.
Такая бытовая техника, как отпариватель для одежды появился не так давно. Это устройство облегчает уход за тканями, требующей особой чистки и глажки. Как и всякий электрический прибор, агрегат может выйти из строя. Отремонтировать отпариватель рекомендуется в специализированной мастерской, так как современный гладильный аппарат требует наличия высокотехнологичного оборудования и квалификации мастеров. В Москве уже более 20 профессиональные услуги по ремонту бытовой техники предлагает компания МОССЕРВИС.
|
Прайс-лист по ремонту отпаривателей** |
||
|---|---|---|
| № | Наименование видов работ | Стоимость услуг |
| 1 | Диагностика* | 800 руб. |
| 2 | Чистка, профилактика | от 1000 руб. |
| 3 | Замена термопредохранителя | от 1600 руб. |
| 4 | Ремонт терморегулятора | от 1600 руб. |
| 5 | Замена терморегулятора | от 2300 руб. |
| 6 | Замена сетевой колодки | от 1600 руб. |
| 7 | Замена термостата | от 2300 руб. |
| 8 | Замена насоса | от 2600 руб. |
| 9 | Замена сетевого провода | от 1600 руб. |
| 10 | Ремонт выключателей | от 1600 руб. |
| 11 | Замена выключателей | от 2000 руб. |
| 12 | Чистка гидросистемы | от 2300 руб. |
| 13 | Замена ТЭНа (нагревателя) | от 2600 руб. |
| 14 | Замена бойлера | от 2600 руб. |
| 15 | Замена датчиков | от 2300 руб. |
| 16 | Ремонт кнопок | от 1600 руб. |
| 17 | Замена кнопок | от 2000 руб. |
| 18 | Ремонт электроники | от 2000 руб. |
| 19 | Ремонт электронного модуля | от 2300 руб. |
| 20 | Замена электронного модуля | от 2600 руб. |
*диагностика входит в стоимость ремонта
*данное предложение не является публичной офертой
Важность использования чистой воды
Одной из самых распространенных неисправностей стимеров является образование накипи в бойлере, паропроводящих трубках и отверстиях распылителя. Чтобы не выполнять лишний раз ремонт, используйте только дистиллированную воду. Если с ее приобретением возникают трудности, можно приготовить чистую жидкость самостоятельно.
Если использовать для стимера водопроводную воду, прибор быстро выйдет из строя
Для приготовления используйте чайник, любую чистую стеклянную емкость и фильтр для воды. Вскипятите воду в чайнике и налейте в стеклянную емкость, чтобы она остыла и отстоялась. Через несколько часов пропустите отстоявшуюся воду через фильтр. Такая жидкость будет образовывать намного меньше накипи, чем обычная водопроводная вода.
Следует избегать использования бутилированной воды, даже если на этикетке написано, что ее можно использовать в утюгах. На самом деле солей в такой воде ничуть не меньше, чем в водопроводной, и она тоже будет создавать в бойлере накипь.
Подводя итоги, хочется отметить, что при определенных навыках ремонт отпаривателя для одежды возможно выполнить своими руками.
Ремонт отпаривателя для одежды своими руками
Структура большинства устройств, работающих с паром, схожа. Выложил портал ВашТехник описание функционирования утюга – поражает сходство наших сегодняшних объектов обсуждения с кофеварками эспрессо. Приборы явно родственники, ремонт отпаривателя для одежды своими руками в легкость внимательно перечитавшим обзоры. Сегодня решено собрать крупицы полезного в указанном контексте, избегая лишних отступлений. Отпариватель… нужен гладить на весу, используют чистить мебель — даже если упаковочная коробка словами менеджеров маркетингового отдела отдает предпочтение белью — внутри стоит бойлер. Громкое название неверно — подчеркивали многократно: устройство тривиального водонагревателя. Применительно глажке назовем бойлером — устройством получения пара.
Шаг 4. Удалите крышку емкости
После отключения отпаривателя Tefal Instant Control от электросети, дайте ему немного остыть. Затем встаньте у устройства так, чтобы верхняя часть была направлена от вас. Возьмите за ручку крышки и поднимите ее вверх и от себя. Крышка должна отстегнуться и вы сможете снять ее.
Если крышка не отстегивается, проверьте, не зависла ли она на небольшой фиксирующей защелке на емкости для воды
При необходимости надавите на крышку или осторожно отжмите фиксатор пальцем для разблокировки крышки
Важно не повредить фиксатор, чтобы крышка всегда точно и крепко закрывалась
Если вы собираетесь производить ремонт или замену каких-либо деталей, полезно запомнить, как крышка закреплена. Обычно крышка имеет вырез в одном месте, который совпадает с выступом на кожухе. Таким образом, крышка будет закреплена правильно, если выровнять вырез с выступом и нажать ее на место.
Конструкция утюга
Начиная простейшими советскими утюгами, конструкция включает следующие элементы:
- Корпус с регулятором.
- Подошва.
- Спираль, завальцованная в подошву.
- Набор электрических соединений.
Бойлер, снабженный ТЭНом
Рядовой утюг снабжен двумя съемными деталями. Подошва, задняя стенка со шнуром. Всегда ставят болты, искусство состоит в отыскании крепежа. Старенькие советские утюги головки прятали под ручкой регулятора. Причем снять последнюю иногда было проблемой. Чаще удавалось сделать необходимое шлицевой отверткой, приводимой в действие умелыми руками. Задняя стенка могла крепиться болтом или просто защелкиваться. В последнем случае соединение становилось недолговечным. Зато за задней стенкой можно обнаружить колодку, куда крепится сетевой шнур. Неисправность кабеля провоцирует 20% неисправностей. Соответственно, прозвоним жилы немедля.

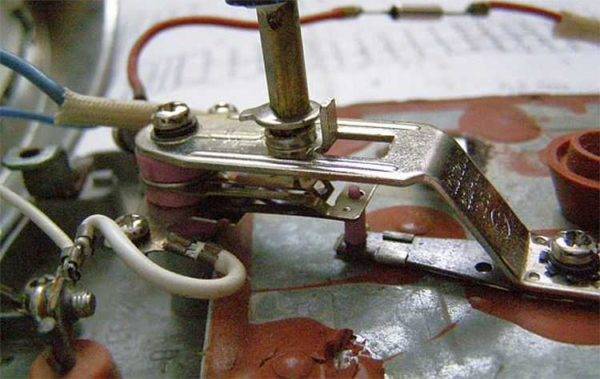

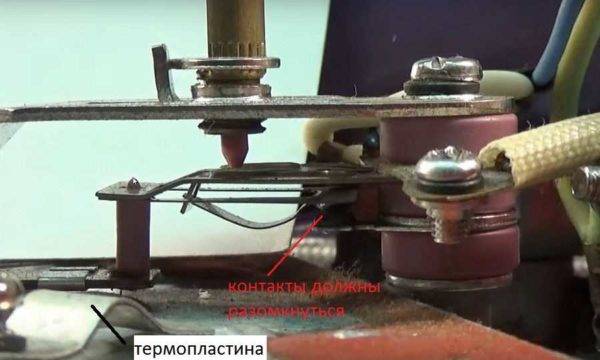

Ремонт утюгов удобно проводить, отбросив китайский тестер. Регулятор изменяет натяг биметаллической пластины. Повращайте ручку, попытайтесь понять, исправен ли сенсор, насколько гладко работает. Если образовались выбоины, некоторые участки плохо пропускают электрический ток, будет сразу видно. Разумеется, регулятора лишены утюги, снабженные функцией автоматической подстройки под ткань, в большинстве случаев, как полвека назад, круглая вращающаяся плашка располагается под ручкой. А что за подошвой.
Откручены болты, получим доступ к нагревательному элементу, механизму регулятора. У современных утюгов корпусом скрывает минимум две интересные детали:
Думающий о нас утюг Тефаль
Первый занимает произвольное место, определяется конструкцией. Второй облюбовал носик. Разумеется, подальше от подошвы. Схема действия такова:
- достигает нужной температуры подошва;
- автоматически подается жидкость из резервуара;
- под действием температуры вода становится паром;
- паровой удар сбрасывается специальной кнопкой, накачивающей чуть большее количество жидкости.
Теплотворная способность подошвы утюга ниже бесконечности. Между двумя паровыми ударами пройдет время. Бывают схемы, где выбросы идут разделенными короткими интервалами времени двойками, тройками. Как при полуавтоматической стрельбе. Затем — непременная пауза. Встречаются устройства с предварительным подогревом воды бойлером. Понятно, никакого бойлера внутри нет, водонагреватель, правда, стоит. Более высокая температура позволит легче получать пар. Замечательно смотрятся беспроводные утюги FreeMove, работающие циклами. Нагрев — 4 секунды, работа 25 секунд. Тепло запасается подошвой, водой (водные аккумуляторы тепла на основе бассейнов частных домов помогут объяснить принцип действия). Процесс контролируется автоматикой, достаточно энергии накоплено, начинает мигать зеленая лампочка, свидетельствуя: можно начинать гладить.
О беспроводных утюгах можно говорить отдельно. Конструкцией несильно отличаются от обычных с паром. У многих производителей приложена опция с пристегиванием шнура, однако особенность утюгов Тефаль: беспроводной означает – никакого провода.
Устройство стимеров
Сегодня выпускаются два вида отпаривателей: стационарные напольные и ручные, имеющие небольшой вес и размеры. Компактные ручные стимеры хорошо брать с собой в дорогу, они будут полезны в путешествии. В продаже есть приборы, выпускаемые различными производителями: Philips, Maxwell, MIE, Kitfort, Karcher и другими.
Ручной отпариватель для одежды выполняет также роль пароочистителя
Приборы состоят из нескольких основных узлов:
- резервуар, в который заливается вода;
- бойлер;
- электрический блок;
- насос с нагнетающим поршнем;
- разбрызгиватель.
Вода нагревается в бойлере, куда попадает по узким трубкам из резервуара. Нагрев и преобразование воды в пар осуществляет трубчатый электрический нагревательный элемент (далее также – ТЭН), управляемый термостатом. Температура внутри бойлера достигает 120–130 градусов Цельсия, поэтому немудрено, что в стимерах, как и в утюгах, со временем образуется накипь, мешающая их функционированию.
Устройство и расположение органов управления в стимере Kitfort KT-915 Professional Series
Пар нагнетается в распылитель поршнем и помпой, создающими необходимый уровень давления (когда давление становится слишком высоким, срабатывает предохранительный клапан). Стимер управляется электрическим блоком, в принципиальной электросхеме которого предусмотрен термопредохранитель. Он срабатывает тогда, когда температура в бойлере превышает допустимую (+160…170 ℃).
Конструкция и принцип работы
Принцип функционирования устройства основан на выработке пара из залитой внутрь воды благодаря нагревательному элементу. Именно этот элемент чаще всего подвергается поломкам. При отсутствии жидкости в бачке нагревательный элемент должен отключаться автоматически, но в случае сбоя он перегорает, и устройство выходит из строя.

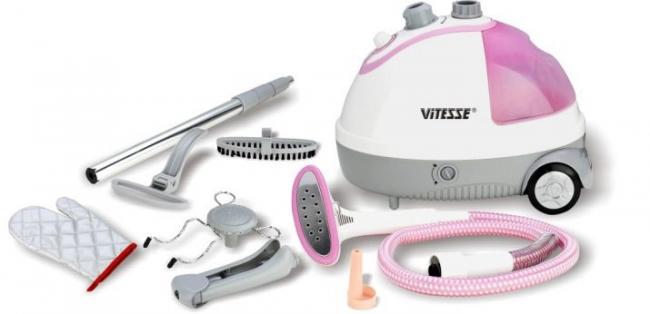

Все разновидности отпаривателей имеют схожую конструкцию и практически не отличаются по внешним признакам. Основной частью устройств является корпус, в котором размещена система образования пара. На корпусе закреплен бачок для жидкости. Также приборы оснащены паровым шлангом с утюжком, внутри которого происходит движение пара. Дополнительным элементом является стойка, где находится крепление для парового утюжка и вешалки для одежды. В разных моделях отпаривателей вид стоек может отличаться.
Проверяем терморегулятор
Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.
Это терморегулятор на утюге
К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.
Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.
В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.
Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.
Терморегулятор с другого ракурса
Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.
